Практическая работа № 6

Тема: Расчет подающих трубопроводов СГВ при отсутствии циркуляции

Цель работы: выполнить гидравлический расчет системы ГВС воды в доме

Исходные данные для расчета:

1. План этажа жилого дома.

2. Число этажей.

3. Норма жилой площади на человека, f.

4. Коэффициент перенаселенности квартир, k.

5. Высота этажей всех зданий

6. Число домов

Ход работы

1.Определить количество жителей

а) в одном доме

б) в микрорайоне

2.Определить нормы расхода воды потребителями и расходы воды санитарными приборами (согласно СНиП 2.04.01.-85)

3. Определить расчетные расходы воды в сети горячего водопровода

4. Определить средний часовой расход воды в сутки максимального водопотребления.

Определение расчетных расходов воды по участкам

Гидравлический расчет трубопроводов производится по фактическим секундным расходам горячей воды.

Максимальный секундный расход воды на расчетном участке определяется по формуле:

, л/с,

где q_c, л/с – секундный расход воды одним водоразборным прибором, принимается по СНиП [4, прил.2]; α - коэффициент, зависящий от общего количества водоразборных приборов на расчетном участке и вероятности их действия в часы максимального водопотребления [4, прил.4].

Если на расчетном участке трубопровода имеются различные по производительности водоразборные приборы, то в формуле (13.1) принимается расход воды для прибора с наибольшей производительностью.

Вероятность действия водоразборных приборов в отдельном здании или группе зданий одинакового типа и назначения определяется по формуле:

,

где q_ч – норма расхода горячей воды одним жителем в час наибольшего водопотребления [4, прил.3];

Вероятность действия водоразборных приборов для участков трубопроводов, обслуживающих группу зданий различного типа и назначения определяют по формуле:

,

где P_i – вероятность одновременного действия водоразборных приборов каждого здания;

N_i – общее количество водоразборных приборов в каждом здании;

n – число зданий в группе.

Определение диаметров трубопроводов

Диаметры трубопроводов должны приниматься с таким расчетом, чтобы при движении горячей воды от ввода до наиболее удаленной и высоко расположенной точки водоразбора располагаемый напор в системе был максимально использован.

Величина определяется в зависимости от схемы СГВ:

, м вод.ст.

принимаются по [4, прил. 2]: 2м - умывальник, раковина; 3м - ванна со смесителем.

Рисунок 1- Схемы СГВ: а - подача воды из открытого бака-аккумулятора; б – подача воды под давлением холодного водопровода

Если ΔН_расп<0, то устанавливают повысительный насос. Диаметры трубопроводов на участках подбирают по допустимой скорости движения воды в трубах (из условия отсутствия шумообразования) не более 3 м/с (для стояков 1-1,5 м/с).

Если ΔН_расп>0, то по

подбираются диаметры по номограмме [4, 7]. определяется с учетом потерь в местных сопротивлениях.

Определение потерь напора на участке трубопровода

Потери напора на участке трубопровода определяют по формуле:

, мм вод.ст.,

где R_уд – удельные потери давления на участке, мм/м, [4, пр.6];

l_уч - длина участка трубопровода, м;

K_l – коэффициент, учитывающий потери напора на местные сопротивления, [4, 8, 19]:

K_l = 0,2 – для подающих и циркуляционных распределительных трубопроводов;

K_l = 0,5 – для трубопроводов в пределах ЦТП, а также для водоразборных стояков с полотенцесушителями;

K_l = 0,1 – для водоразборных стояков без полотенцесушителей и циркуляционных стояков.

Для СГВ, присоединенных по открытой схеме и имеющих специальную обработку исходной воды, R_уд можно определить по таблицам для расчета систем водяного отопления [8].

При закрытых СГВ и отсутствии противонакипной обработки нагреваемой воды в расчетах необходимо учитывать зарастание труб в процессе эксплуатации. Удельные потери давления на участке в этом случае определяются по номограмме [4] (Рис. 13.2).

При ориентировочных расчетах при отсутствии номограмм СНиПа можно пользоваться таблицами для расчета трубопроводов водяного отопления, но увеличивать потери давления в два раза (из-за шероховатости труб). Гидравлический расчет трубопроводов сводится в таблицы.

Определение расчетных расходов воды по участкам трубопроводов G_р

Таблица 1

№ уч-ка	Расход воды водоразборным прибором ,	Кол-во водоразборных приборов на участке N, шт	Вероятность действия приборов Р		Коэффициент α	, л/с
1	2	3	4	5	6	7

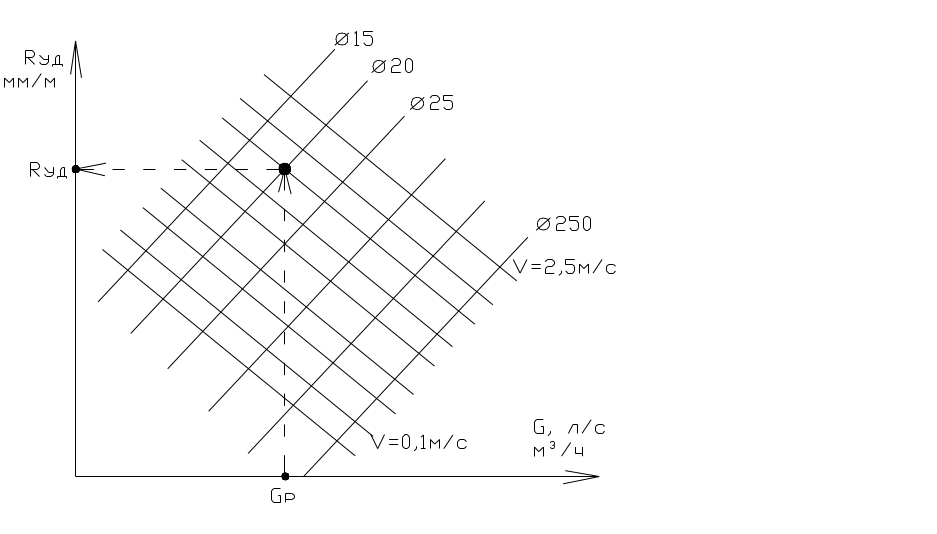

Рисунок2. Пример определения удельных потерь давления по номограмме СНиП.  - условный внутренний диаметр труб d_в=d_у

Гидравлический расчет трубопроводов горячего водоснабжения при G_р

Таблица 2

№ уч-ка	, л/с	l, м	, мм	υ , м/с	Коэффициент местных потерь напора	Потери напора
						, мм/м	, м вод.ст.	, м вод.ст.
1	2	3	4	5	6	7	8	9

При гидравлическом расчете необходима увязка параллельных участков трубопроводов. Потери напора в подающих трубопроводах от водонагревателя до наиболее удаленных водоразборных стояков каждой ветви системы не должны отличаться для разных ветвей более чем на 10 %.
