Классификация строительного производства
Основа классификации процессов строительного производства — подразделение их по технологическим признакам на заготовительные, транспортные, подготовительные и монтажно-укладочные.Заготовительные процессы обеспечивают строящийся объект полуфабрикатами, деталями и изделиями. Эти процессы выполняют па специализированных предприятиях (заводах сборного железобетона, заводах товарного бетона и др.) или в условиях строительной площадки (на приобъектных бетонорастворных узлах, приобъектных арматурных цехах и др.)Сподручными техническими средствами является инструмент, личное орудие труда строительных рабочих. Ручной инструмент (лопата, молоток, коловорот и др.) обеспечивает усиление мускульной возможности рабочего и преобразует
Геотехника как строится эпюра природного давления
Напряженное состояние верхних горизонтов земной коры формируется в результате действия гравитационной (ρg) и тектонических сил (T). Для описания напряженного состояния массивов горных пород вводится понятие о напряженном состоянии в точке (рис. 1). Для характеристики напряженно-деформированного состояния массивов пород, в том числе и расположенных в пределах мегаполисов, используется механическая модель, представляющая собой полупространство, ограниченное горизонтальной поверхностью и являющееся однородным, изотропным и линейно-деформированным. Распределение напряжений в массиве горных пород подчиняется следующим закономерностям: нормальные напряжения на горизонтальных площадках (σz) возрастают с глубиной и равны весу выше залегающих пород, а нормальные напряжения на вертикальных площадках (σy=σx) составляют часть от вертикальных и определяются с помощью коэффициента бокового распора (ξ). В случае действия тектонических сил горизонтальные напряжения возрастают на величину, соответствующую интенсивности действующей тектонической силы.

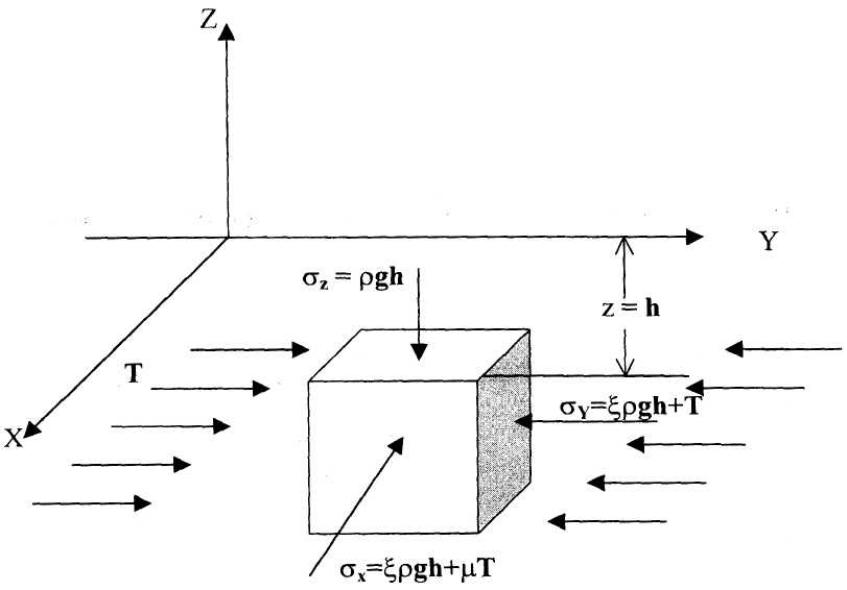

Рис. 1. Распределение напряжений в однородном изотропном упругом массиве горных пород в условиях действия гравитационных и сжимающих горизонтальных тектонических сил.
Как используют в расчетной практике способ эквивалентного слоя
Метод эквивалентного слоя, предложенный Н.А. Цытовичем, позволяет определить осадку с учетом ограниченного бокового расширения. Эквивалентным слоем называется такая толща грунта hэ, которая в условиях невозможности бокового расширения (при загружении всей поверхности сплошной нагрузкой) дает осадку, равную по величине осадке фундамента, имеющего ограниченные размеры в плане при нагрузке той же интенсивности. Другими словами, в данном методе пространственная задача расчета осадок может заменяться одномерной. Мощность эквивалентного слоя зависит от коэффициента Пуассона v, коэффициента формы площади и жесткости фундамента ω и его ширины b.
Мощность эквивалентного слоя определяется по формуле
(7.21)
где А = (1-v)2 / 1-2v - коэффициент, зависящий от вида грунта; ω— коэффициент, зависящий от формы фундамента и жесткости; b — ширина фундамента.
Виды подпорных стен и формы их деформаций
подпорных стен, возводимых на естественном основании и расположенных на территориях промышленных предприятий, городов, поселков, подъездных и внутриплощадочных железных и автомобильных дорогах;
подвалов производственного назначения, как отдельно стоящих, так и встроенных.
1.2. Пособие не распространяется на проектирование подпорных стен магистральных дорог, гидротехнических сооружений, подпорных стен специального назначения (противооползневых, противообвальных и др.), а также на проектирование подпорных стен, предназначенных для строительства в особых условиях (на вечномерзлых, набухающих, просадочных грунтах, на подрабатываемых территориях и т. д.).
1.3. Проектирование подпорных стен и стен подвалов должно осуществляться на основании:
чертежей генерального плана (горизонтальной и вертикальной планировки);
отчета об инженерно-геологических изысканиях;
технологического задания, содержащего данные о нагрузках и при необходимости особые требования к проектируемой конструкции, например требования по ограничению деформаций и др.
1.4. Конструкция подпорных стен и подвалов должна устанавливаться на основании сравнения вариантов, исходя из технико-экономической целесообразности их применения в конкретных условиях строительства с учетом максимального снижения материалоемкости, трудоемкости и стоимости строительства, а также с учетом условий эксплуатации конструкций.
1.5. Подпорные стены, сооружаемые в населенных пунктах, следует проектировать с учетом архитектурных особенностей этих пунктов.
1.6. При проектировании подпорных стен и подвалов должны приниматься конструктивные схемы, обеспечивающие необходимую прочность, устойчивость и пространственную неизменяемость сооружения в целом, а также отдельных его элементов на всех стадиях возведения и эксплуатации.
1.7. Элементы сборных конструкций должны отвечать условиям индустриального изготовления их на специализированных предприятиях.
Целесообразно укрупнять элементы сборных конструкций, насколько это позволяют грузоподъемность монтажных механизмов, а также условия изготовления и транспортирования.
1.8. Для монолитных железобетонных конструкций следует предусматривать унифицированные опалубочные и габаритные размеры, позволяющие применять типовые арматурные изделия и инвентарную опалубку.
1.9. В сборных конструкциях подпорных стен и подвалов конструкции узлов и соединении элементов должны обеспечивать надежную передачу усилий, прочность самих элементов в зоне стыка, а также связь дополнительно уложенного бетона в стыке с бетоном конструкции.
1.10. Проектирование конструкций подпорных стен и подвалов при наличии агрессивной среды должно вестись с учетом дополнительных требований, предъявляемых СНиП 3.04.03-85 “Защита строительных конструкций и сооружений от коррозии”.
1.11. Проектирование мер защиты железобетонных конструкций от электрокоррозии должно производиться с учетом требований соответствующих нормативных документов.
1.12. При проектировании подпорных стен и подвалов следует, как правило, применять унифицированные типовые конструкции.
Проектирование индивидуальных конструкций подпорных стен и подвалов допускается в тех случаях, когда значения параметров и нагрузок для их проектирования не соответствуют значениям, и принятым для типовых конструкций, либо когда применение типовых конструкций невозможно, исходя из местных условий осуществления строительства.
1.13. Настоящее Пособие рассматривает подпорные стены и стены подвалов, засыпанные однородным грунтом.
