►Содержание►

Список рекомендуемой литературы

1. Лащинский А.А. Конструирование сварных химических аппаратов: Справочник. - Л.: Машиностроение, 1981. - 382 с.

2. Генкин А.Э. Оборудование химических заводов. - М.: Высш. шк. 1970. - 352 с.

3. Вихман Г.Л., Круглев С.А. Основы конструирования аппаратов и машин нефтеперерабатывающих заводов: Учебник. - М.: Машиностроение, 1973. - 328 с.

4. Расчет и конструирование машин и аппаратов химических производств: Примеры и задачи; Учеб. пособие / М.Ф.Михалев, Н.П.Третьяков, А.Н.Мильченко и др. - Л.: Машиностроение, 1984. - 301 с.

5. Соколов В.И. Основы расчета и конструирования машин и аппаратов пищевых продуктов. Учебник: - М.: Машиностроение, 1984. - 301 с.

6. Гуревич Д.Ф. Трубопроводная арматура: Справ. пособие. - Л.: Машиностроение, 1981. - 368 с.

7. Сосуды и аппараты. Нормы и методы расчета на прочность: ГОСТ 14549-80. - Введ. 01.07.80. - М.: 1980. - 62 с.

8. Сосуды и аппараты. Нормы и методы расчета на прочность: ГОСТ 24755-81. - Введ. 01.07.81. - М., 1981. - 22 с.

9. Ткачев А.Г. Технология аппаратостроения. – М.: Машиностроение, 2001. – 120 с.

10. Ткачев А.Г., Шубин. И.Н. Типовые технологические процессы изготовления деталей машин. Учебное пособие. Тамбов, Издательство ТГТУ, - 2004. – 77 с.

11. Никифоров А.Д., Беленький В.А., Поплавский Ю.В. Типовые технологические процессы изготовления аппаратов химических производств. – М.: Машиностроение, 1979. – 278 с.

Приложение А

Рекомендуемый план курсовой работы.

Введение

  1. Анализ исходных данных

  2. Предварительный выбор заготовок.

  3. Расчет размеров разверток.

  4. Предварительный выбор оборудования.

  5. Подготовительные операции.

    1. Расконсервация.

    2. Правка.

  6. Разделительные операции.

    1. Разметка заготовок.

    2. Резка заготовок.

  7. Изготовление цилиндрических и конических обечаек.

    1. Подготовка кромок, сборка и сварка заготовок.

    2. Вальцевание.

    3. Сборка продольного стыка обечаек.

    4. Калибрование (правка) и подгибка кромок (отбортовка).

    5. Устранение дефектов сварки.

    6. Токарно-карусельная операция.

    7. Разметка, выполнение отверстий и скосов.

  8. Изготовление сферических (эллиптических) днищ и крышек.

  9. Изготовление фланцев.

  10. Изготовление элементов из труб.

  11. Сборка элементов аппарата.

Список использованной литературы.

Приложение Б

Выписка из ГОСТ 19903-74: Сталь листовая горячекатаная. Сортамент.

Таблица Б.1 - Размеры листов

Толщина листов, мм

Минимальная и максимальная длина листов при ширине, мм

600

650

700

710

750

800

850

900

950

1000

1100

0,5; 0,55; 0,6

1200

1400

1420

1420

-

-

-

-

-

-

-

0,65; 0,7; 0,75

2000

2000

1420

1420

-

-

-

-

-

-

-

0,8; 0,9

2000

2000

1420

1420

1500

1500

-

-

-

-

-

1,0

2000

2000

1420

1420

1500

1500

1700

1800

1900

2000

-

1,2; 1,3; 1,4

2000

2000

2000

2000

2000

2000

2000

2000

2000

2000

2000

1,5; 1,6; 1,8

2000

2000

2000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2,0; 2,2

2000

2000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2,5; 2,8

2000

2000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

3,0; 3,2; 3,5; 3,8; 3,9

2000

2000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

4,0; 4,5; 5,0

-

-

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

6,0; 7,0

-

-

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

8,0; 9,0; 10

-

-

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

11; 12

-

-

-

-

-

-

-

-

-

2000 6000

2000 6000

13; 14; 15; 16; 17; 18; 19; 20; 21; 22; 25

-

-

-

-

-

-

-

-

-

2500 6500

2500 6500

26; 28; 30; 32; 34; 36; 38; 40

-

-

-

-

-

-

-

-

-

-

-

42; 45; 48; 50; 55; 60; 65; 70; 75; 80; 85; 90; 100; 105; 120; 125; 130; 140; 150; 160; 1,5; 1,6; 1,8

-

-

-

-

-

-

-

-

-

-

-

Продолжение таблицы Б.1

Толщина листов, мм

Минимальная и максимальная длина листов при ширине, мм

1250

1400

1420

1500

1600

1700

1800

1900

2000

2100

2200

0,5; 0,55; 0,6

-

-

-

-

-

-

-

-

-

-

-

0,65; 0,7; 0,75

-

-

-

-

-

-

-

-

-

-

-

0,8; 0,9

-

-

-

-

-

-

-

-

-

-

-

1,0

-

-

-

-

-

-

-

-

-

-

-

1,2; 1,3; 1,4

2500 3000

-

-

-

-

-

-

-

-

-

-

1,5; 1,6; 1,8

2000 6000

2000 6000

2000 6000

2000 6000

-

-

-

-

-

-

-

2,0; 2,2

2000 6000

2000 6000

2000 6000

2000 6000

-

-

-

-

-

-

-

2,5; 2,8

2000 6000

2000 6000

2000 6000

2000 6000

-

-

-

-

-

-

-

3,0; 3,2; 3,5; 3,8; 3,9

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

-

-

-

-

4,0; 4,5; 5,0

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

-

-

-

-

6,0; 7,0

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

2000 6000

-

-

-

-

8,0; 9,0; 10

2000 6000

2000 6000

2000 6000

2000 12000

3000 12000

3000 12000

3000 12000

3000 12000

3000 12000

3000 12000

3000 12000

11; 12

2000 6000

2000 6000

2000 6000

2000 12000

3000 12000

3000 12000

3000 12000

3000 12000

3000 10000

3000 10000

3000 10000

13; 14; 15; 16; 17; 18; 19; 20; 21; 22; 25

2500 12000

2500 12000

2500 12000

3000 12000

3000 11000

3500 10000

4000 10000

4000 10000

4000 10000

4500 10000

4500 9000

26; 28; 30; 32; 34; 36; 38; 40

2500 12000

2500 12000

2500 12000

3000 12000

3000 12000

3500 12000

3500 12000

4000 12000

4000 12000

4000 12000

4500 12000

42; 45; 48; 50; 55; 60; 65; 70; 75; 80; 85; 90; 100; 105; 120; 125; 130; 140; 150; 160; 1,5; 1,6; 1,8

2500 9000

2500 9000

3000 9000

3000 9000

3000 9000

3500 9000

3500 9000

3500 9000

3500 9000

3500 9000

3500

9000

Продолжение таблицы Б.1

Толщина листов, мм

Минимальная и максимальная длина листов при ширине, мм

2300

2400

2500

2600

2700

2800

2900

3000

3200

3400

3600

3800

0,5; 0,55; 0,6

-

-

-

-

-

-

-

-

-

-

-

-

0,65; 0,7; 0,75

-

-

-

-

-

-

-

-

-

-

-

-

0,8; 0,9

-

-

-

-

-

-

-

-

-

-

-

-

1,0

-

-

-

-

-

-

-

-

-

-

-

-

1,2; 1,3; 1,4

-

-

-

-

-

-

-

-

-

-

-

-

1,5; 1,6; 1,8

-

-

-

-

-

-

-

-

-

-

-

-

2,0; 2,2

-

-

-

-

-

-

-

-

-

-

-

-

2,5; 2,8

-

-

-

-

-

-

-

-

-

-

-

-

3,0; 3,2; 3,5; 3,8; 3,9

-

-

-

-

-

-

-

-

-

-

-

-

4,0; 4,5; 5,0

-

-

-

-

-

-

-

-

-

-

-

-

6,0; 7,0

-

-

-

-

-

-

-

-

-

-

-

-

8,0; 9,0; 10

3000 12000

4000 12000

4000 12000

-

-

-

-

-

-

-

-

-

11; 12

3000 9000

4000 9000

4000 9000

-

-

-

-

-

-

-

-

-

13; 14; 15; 16; 17; 18; 19; 20; 21; 22; 25

4500 9000

4000 9000

4000 9000

3500 9000

3500 8200

3500 8200

-

-

-

-

-

-

26; 28; 30; 32; 34; 36; 38; 40

4500 12000

4000 11000

4000 11000

3500 10000

3500 10000

3500 10000

3500 10000

3000 9500

3200 9500

3400 9500

3600 9500

-

42; 45; 48; 50; 55; 60; 65; 70; 75; 80; 85; 90; 100; 105; 120; 125; 130; 140; 150; 160; 1,5; 1,6; 1,8

3500 9000

3500 9000

3500 9000

3000 9000

3000 9000

3000 9000

3000 9000

3000 9000

3200 9000

3400 8500

3600 8000

3600 7000

Приложение В.

К расчету разверти эллиптического днища.

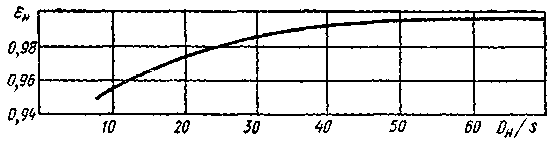

Рисунок В.1 – График изменения коэффициента εн

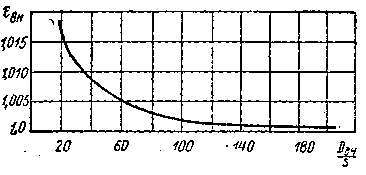

Рисунок В.2 – График изменения коэффициента εвн
