2.2 Разрезы
Р
азрез
— изображение предмета, мысленно
рассеченного одной или несколькими
плоскостями, при этом мысленное рассечение
предмета относится только к данному
разрезу и не влечет за собой изменения
других изображений того же предмета.
На разрезе показывается то, что получается в секущей плоскости и что расположено за ней (рисунок 7).
Допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкции предмета.
Секущую плоскость выбирают так, чтобы можно было наиболее полно показать внутреннюю форму предмета.
Рисунок 7

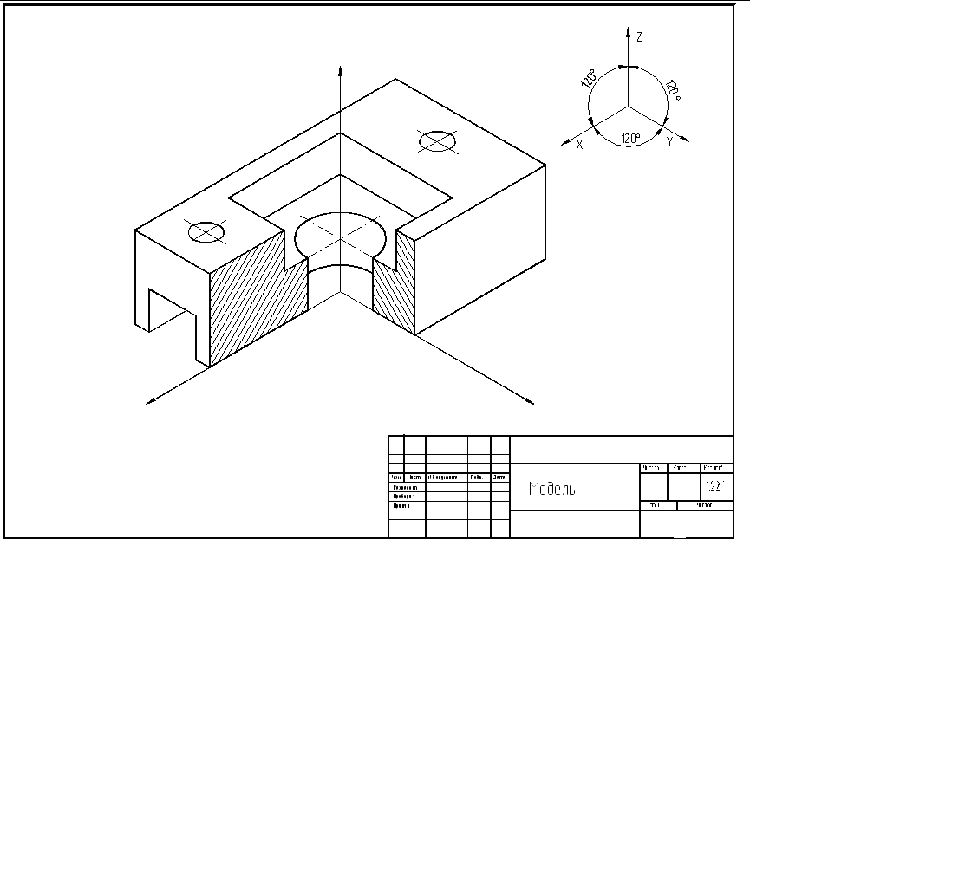

Рисунок 8 – Пример выполнения задания «Разрезы» (лист 2)

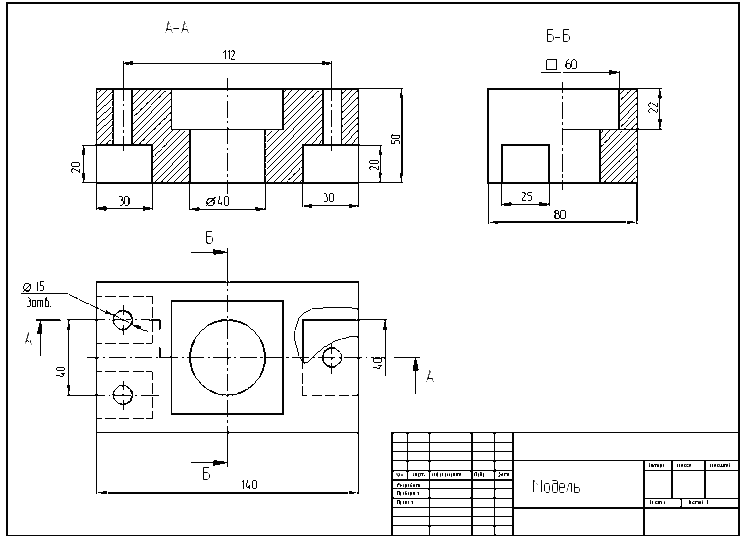

Рисунок 9 – Пример выполнения задания «Разрезы» (лист 1)

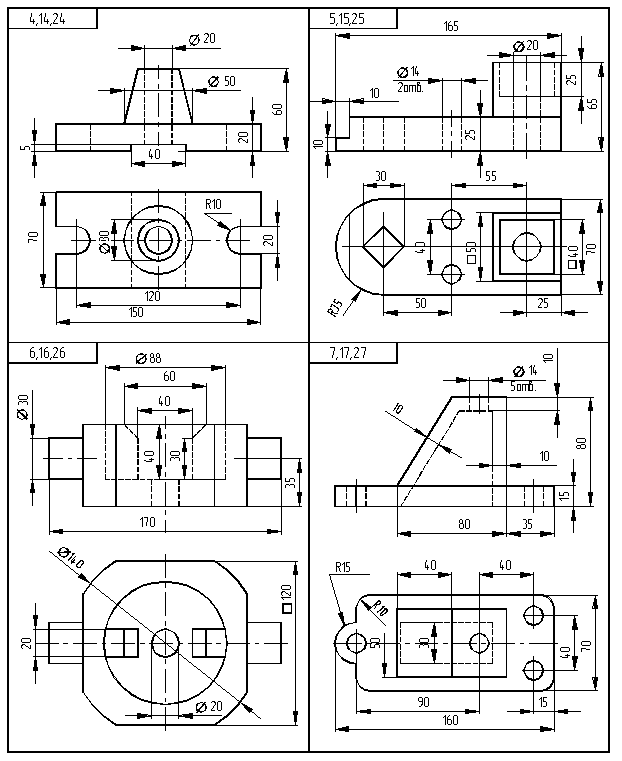

Рисунок 10 – Варианты задания «Разрезы»

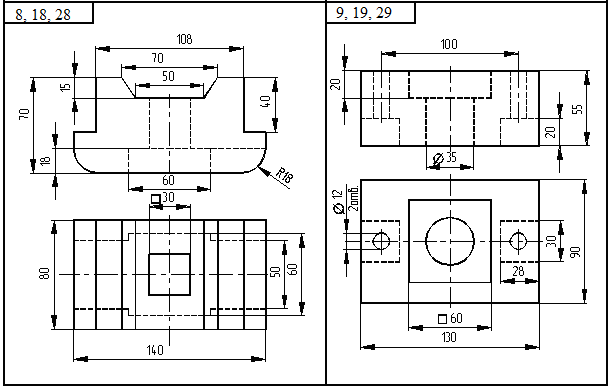

Рисунок 11 – Варианты задания «Разрезы»
Рисунок 12 – Варианты задания «Разрезы»
3 Эскизы деталей
Эскиз - чертеж, выполняемый от руки, т.е. без применения чертежных инструментов и в глазомерном масштабе, сохраняется только приблизительная пропорциональность между элементами детали. При этом полностью соблюдаются все остальные требования стандартов ЕСКД.
Порядок выполнения эскиза:
1) Внимательно осмотреть деталь, уяснить ее назначение, конструктивные особенности.
2) Наметить необходимое число изображений—видов, разрезов, сечений.
3) Нанести тонкими линиями линии видимого контура. Все линии по возможности проводить (обязательно от руки) по линиям имеющейся на бумаге сетки. Центры кругов больших радиусов можно проводить циркулем тонкими линиями с последующей их обводкой от руки.
4) Построив все изображения и убедившись в их правильности, обвести линии контура, придав им толщину 0,8— 1 мм; выполнить штриховку.
5) Нанести размерные линии. Минимальное расстояние между параллельными размерными линиями и между размерной линией и параллельной ей линией контура не должно быть менее 6 мм.
6) Поставить размеры и заполнить основную надпись.
Примеры изображения эскизов болта, гайки, шайбы на рисунках 13, 14.

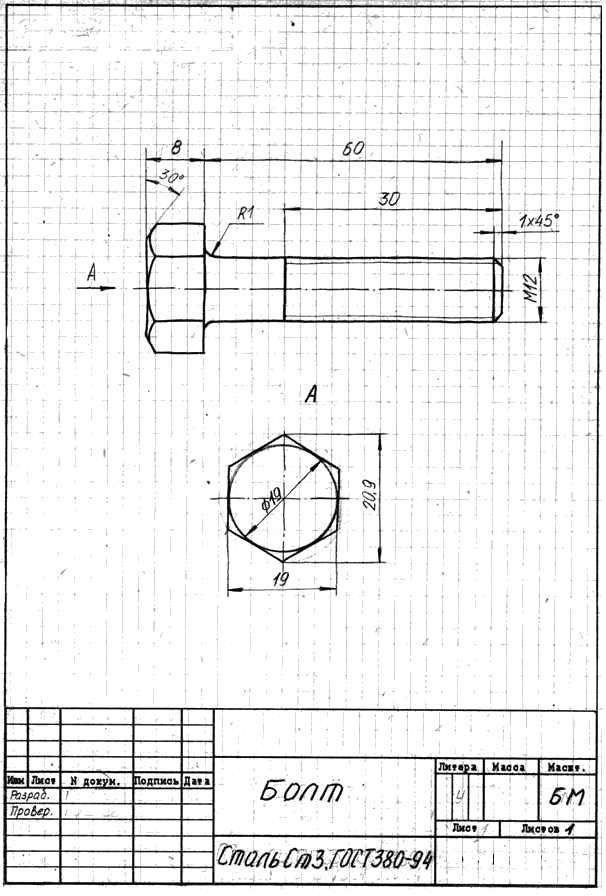

Рисунок 13 – Пример эскиза болта

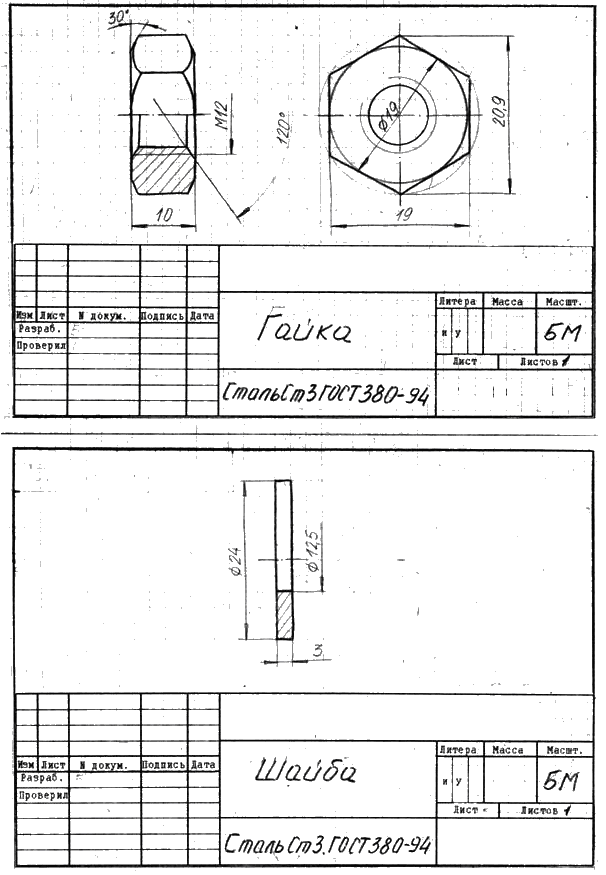

Рисунок 14 – Примеры эскизов гайки и шайбы
4 Соединения
При изготовлении машин, приборов, аппаратов и т.п. их составные части - детали тем или иным способом соединяют между собой. Применяющиеся способы соединения деталей можно объединить, учитывая вопросы их изображения, в отдельные группы.
Разъемные соединения деталей - соединения, в которых одна деталь может быть отделена от другой без нарушения их формы или соединяющего их элемента, например, соединение болта с гайкой.
Неподвижные разъемные соединения деталей - соединения, в которых детали не могут перемещаться одна относительно другой.
Подвижные разъемные соединения деталей - соединения, в которых одна деталь может перемещаться относительно другой.
Неразъемные соединения деталей - соединения, в которых одна деталь не может быть отделена от другой без нарушения их формы или соединяющего их элемента, например соединение деталей с помощью сварки, пайки, склеивания, развальцовки и т.п.
На чертежах используются различные изображения соединения деталей: полные, упрощенные и условные. В ряде случаев применяются и дополнительные условные обозначения, например, для обозначения резьбы, сварки, пайки и т.д.
