12.3. Коренезбиральні машини
Для збирання коренеплодів цукрових буряків використовують шести- і чотирирядні самохідні коренезбиральні машини. Базовими моделями цих машин є КС-6Б, РКМ-6, РКМ-4 і МКК-6.
Коренезбиральна машина КС-6Б призначена для викопування коренеплодів цукрових буряків з шести рядків з міжряддями 45 см.
Головні складальні одиниці машини КС-6Б: (рис. 12.2) є самохідне шасі та коренезбирач. На самохідному шасі встановлений двигун СМД-64 потужністю 110 кВт. У передній частині шасі – автомат керування для спрямування робочих органів машини по осі рядків.
Коренезбирач складається з шести пар дискових копачів, бітера, двох очисників шнекового типу, проміжного бітера, поздовжнього транспортера, бункера, поперечного транспортера та вивантажувального елеватора.
Дисковий копач має два диски – активний і пасивний. Диски встановлені під невеликим кутом до вертикалі та напрямку руху машини. Активному диску надають у рух передавальні механізми від двигуна шасі.
Кожний шнековий очисник складається з двох шнеків і перекидного вальця. Передній очисник переміщує коренеплоди на периферію, а задній, навпаки, – в центр.
Робочий процес. Під час руху машини вздовж рядків дискові копачі підкопують коренеплоди цукрових буряків, порушуючи при цьому зв'язок коренеплоду з ґрунтом, захоплюють коренеплід внутрішніми поверхнями дисків і витягують із ґрунту. Лопатевий бітер підхоплює коренеплід і подає на перший очисник шнекового типу, що зміщує коренеплоди вліво та вправо і за допомогою перекидного валика подає їх на другий очисник шнекового типу. Очисники шнекового типу очищають коренеплоди від землі та рослинних решток. З другого очисника коренеплоди потрапляють на проміжний бітер, з нього – до поздовжнього елеватора, а потім – у бункер і на поперечний транспортер. Останній переміщує їх на вивантажувальний елеватор, що спрямовує коренеплоди в транспортні засоби, що рухаються поряд із машиною.
При заміні транспортних засобів на ходу машини відключають механізм привода транспортера і вивантажувального елеватора на 20–30с. При цьому коренеплоди надходять тільки в бункер. Робоча ширина захвату машини становить 2,7 м, робоча швидкість машини становить 5,4 – 10,8 км/год., продуктивність 1,1 – 2,3 га/год.
|

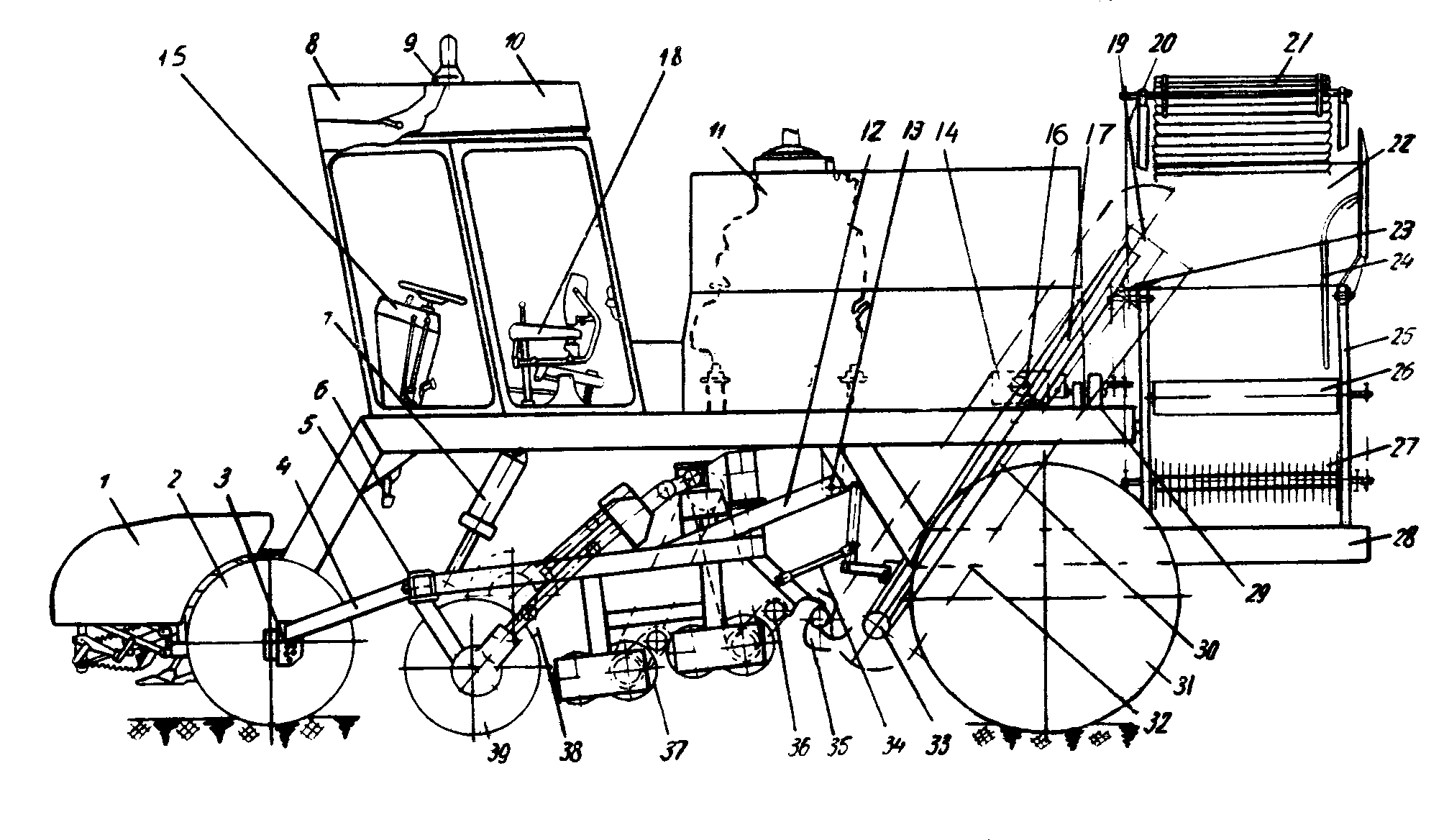

Рис. 12.2. Конструктивна схема коренезбиральної машини КС-6Б: 1 – автомат водіння; 2 – міст керованих коліс; 3 – механізм регулювання глибини ходу копачів; 4 - опорний брус копачів; 5 - стійки копачів; 6 - фіксатор; 7 – гідроциліндр піднімання викопуючого пристрою; 8 - повітроочиснник; 9 – ліхтар сигналізації; 10 – кабіна; 11 – двигун; 12 – рама викопуючого пристрою; 13 – шарнір; 14 – редуктор приводу повздовжнього транспортера; 15 – кермо; 16 – шарнір; 17 – верхня частина поздовжнього транспортера; 18 – площадка керування; 19 – вал приводу; 20 – ланцюгова передача; 21 – вивантажувальний транспортер; 22 – бункер; 23 – кронштейн; 24 – фартух; 25 – корпус бункера; 26 – стрічковий транспортер; 27 – комкодроб; 28 – основна рама; 29 – планетарний редуктор; 30 – нижня частина поздовжнього транспортера; 31 – міст ведучих коліс; 32 – полотно повздовжнього транспортера; 33 – ролик; 34 – тяга; 35 – передавальний бітер; 36 – передавальний валець; 37 – шнековий очисник; 38 – бітер; 39 – копач. |
Машина коренезбиральна РКМ-6 викопує коренеплоди цукрових буряків із міжряддям 45 см.
Вона складається із самохідного шасі та коренезбиральної частини. Шасі має двигун СМД-24-02 потужністю 118 кВт, ведучий міст, гідростатичний привод ходової частини, кабіну з органами керування і автомат керування машини по рядках.
Коренезбиральна машина МКК-6-04 призначена для викопування коренеплодів цукрових буряків із міжряддями 60 см. Машина чотирирядна. Будова та робочий процес машини такі ж як і МКК-6-02.
Робоча ширина захвату становить 2,4 м, робоча швидкість – до 7,2 км/год, продуктивність машини – 1,2 – 1,7 га/год.
