11.3. Картоплезбиральні комбайни

Комбайн ККУ-2А призначений для збирання двох рядків картоплі на легких та середніх ґрунтах. Комбайн напівначіпний, агрегатується з тракторами класу 1,4 і 3.

Основними складальними одиницями комбайна є два активних лемеші, дві рухомі боковини, основний елеватор, два балони-грудкоподрібнювачі, другий елеватор, транспортер бадилля, транспортер барабанного типу, стрічковий похилий транспортер, перебиральний стіл, завантажувальний транспортер, бункер, стрічковий транспортер, транспортер домішок, два опорні пневматичні і два металеві колеса, рама, механізм привода, гідросистема, причіпний пристрій.

Лемеші (1) (рис. 11.3) мають п'ятикутну форму. Передня частина загострена, а в задній шарнірно встановлені клапани, що запобігають заклинюванню сторонніх предметів між лемешем і основним елеватором.

Основний елеватор (2) обладнаний активним струшувачем, що сприяє ліпшому просіюванню землі між прутками елеватора.

Грудкоподрібнювач (8) складається з двох циліндричних пневматичних балонів, що обертаються з різною частотою назустріч один одному. Ворох проходить між балонами, і грудки подрібнюються. Другий елеватор (10) має пасивний струшувач у вигляді еліпсоїдної зірочки.

Транспортер бадилля (11) забезпечує відривання бульб від бадилля.

Транспортер барабанного типу (12) – решітчастий барабан. У середині барабана розміщені кишені (13) для переміщення догори вороху бульб картоплі і подачі його на похилий стрічковий транспортер. Він розміщений у верхній внутрішній частині барабана.

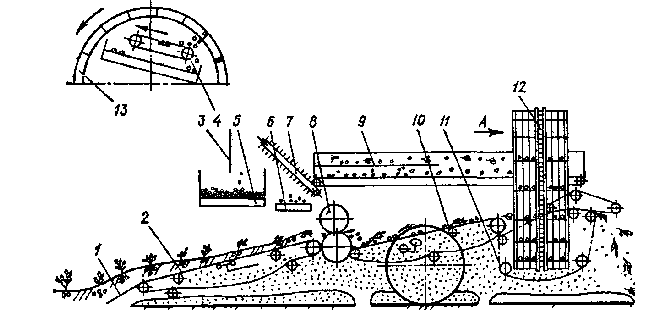

Рис. 11.3. Функціональна схема картоплезбирального комбайна ККУ-2А: 1 – леміш; 2 – основний елеватор; 3 – екран; 4 – гірка; 5 – бункер; 6 – транспортер домішок; 7 – завантажувальний транспортер бункера; 8 – грудкоподрібнювач; 9 – перебиральний стіл; 10 – другий елеватор; 11 – транспортер бадилля; 12 – підйомний барабан; 13 – кишеня барабана.

Перебиральний стіл (9) складається з повздовжнього стрічкового транспортера, рамки з ведучим та веденим барабанами. За напрямком руху транспортера у середній частині встановлений розподільник, що відокремлює бульби від домішок.

Транспортер (7) завантажує бункер. Він похилий, пруткового типу, з лопатками для захоплення картоплі та подачі її до бункера. Бункер (5) має гідросистему для його піднімання та опускання.

Робочий процес. Під час руху комбайна лемеші (1) підкопують два рядки картоплі та подають їх на основний елеватор (2), що розриває скибу ґрунту. Частина землі просіюється крізь полотно елеватора, а бульби з грудками подаються верхньою віткою елеватора до балонів грудкоподрібнювача. Ворох проходить у зазор між гумовими балонами, грудки подрібнюються, а бульби, прогинаючи поверхню балона, без пошкодження разом з подрібненим ґрунтом та бадиллям подаються на другий елеватор (10) для продовження сепарації ґрунту. Бульби з незначною частиною домішок подаються на транспортер (11). Бадилля та інші стебла рослин затримуються ним, зависають на прутках, а бульби з грудочками землі провалюються у нижню частину транспортера барабанного типу (12). Бадилля та інші стебла переміщуються догори, притискаються стрічковим транспортером, виносяться з комбайна і падають на поверхню поля. Якщо біля бадилля є бульби картоплі, то під час переміщення транспортера (11) вони затримуються двома металевими прутками, відриваються і падають на транспортер барабанного типу. Цей транспортер переміщує ворох бульб догори і подає його на похилий транспортер. Дрібні домішки просіюються крізь полотно транспортера.

На транспортері ворох бульб і грудочок розділяється на дві частини. Бульби та деякі домішки округлої форми скочуються по похилій поверхні стрічкового транспортера на нижню частину транспортера перебирального стола. Інші домішки переміщуються на верхню частину цього ж стола.

Робітники, які стоять з обох боків стола, стежать за якістю сортування, відбирають домішки, коригують роботу гірки. З транспортера перебирального стола бульби картоплі надходять на завантажувальний транспортер і в бункер.

Робоча ширина захвату комбайна становить 1,4 м, робоча швидкість – 1,8 – 4,0 км/год., а продуктивність – 0,3 – 0,4 га/год.

Картоплезбиральний комбайн КПК-3 призначений для збирання картоплі, посадженої гребеневим способом із міжряддями 70 см на легких, середніх і важких перезволожених ґрунтах. Комбайн напівначіпний. Агрегатують його із тракторами класу 1,4; 2 і 3.

Самохідний картоплезбиральний комбайн КСК-4 призначений для збирання чотирьох рядків картоплі з міжряддями 70 см на легких та середніх ґрунтах.
