7.4. Волокуші, підбирачі-копнувачі, стоговози, скиртоукладачі
Волокуші призначені для підбирання сіна або соломи з валків, утворення копиць і транспортування їх до місця зберігання. Всі сучасні начіпні волокуші за будовою та роботою подібні.
Основними складальними одиницями волокуші є грабельний апарат, механізм начіплювання, бруси, штовхачі і механізм піднімання.
Підбирач-копнувач ПК-1,6А призначений для підбирання валків прив'яленої трави і сіна вологістю до 30% та формування копиць циліндричної форми. Це причіпна машина, яку агрегатують із тракторами класу 0,9 і 1,4. Привод робочих органів від ВВП (з частотою обертання 540 об./хв.) і гідросистеми трактора.
Основними складальними одиницями є підбирач (3) (рис. 7.9), похилий транспортер (4), циліндричний копнувач, проміжний нагромаджувач (7), дно (17), що обертається, рама, що спирається на два пневматичні колеса (15), сигналізація та гідросистема.
Під час руху агрегата вздовж валка підбирач захоплює пружинними зубами масу і подає її на транспортер (4), що скидає масу в копнувач. Завдяки обертанню дна сіно в копнувачі вкладається рівномірно.
З обох боків копнувача є вертикальні вальці (12) з циліндричною поверхнею, що дещо виступає всередину. При обертанні вони зменшують тертя сіна до стінок. Як тільки копиця досягає певної висоти, вона натискує на важіль (5), що повертається навколо осі разом з копіювальним кулачком (6). При цьому дно копнувача гідроциліндром нахиляється назад, рухома стінка відкривається а копиця сповзає на землю.
|

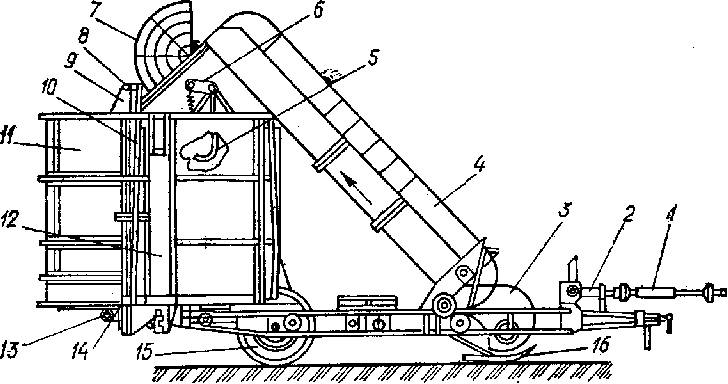

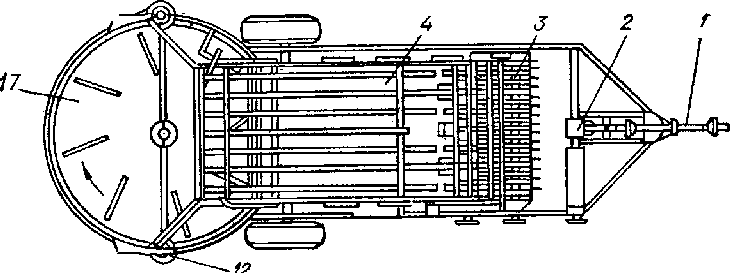

Рис. 9.9. Підбирач-копнувач ПК-1,6А: 1 – карданна передача; 2 – редуктор; 3 – підбирач; 4 – транспортер; 5 – важіль механізму увімкнення; 6 – копіювальний кулачок; 7 – проміжний нагромаджувач; 8 – вісь повороту; 9 – кронштейн; 10 – тяга; 11 – задня стінка копнувача; 12 – валець; 13 – ролик; 14 – рамка днища; 15 – ходове колесо; 16 – полозок; 17 – дно. |
Увесь процес відбувається за 4 – 9с під час руху агрегата вздовж валка. При вивантажуванні копиці маса з транспортера (4) вловлюється проміжним нагромаджувачем (7), що працює синхронно з рухомою стіною копнувача. При закриванні рухомої стінки нагромаджувач піднімається над копнувачем і скидає в нього зібрану масу.
Після вивантаження копиці дно, рухома стінка і нагромаджувач повертаються в початкове положення гідроциліндром. Подача сигналу припиняється до моменту вивантажування наступної копиці.
При відкритті рухомої стінки (11) упор відходить від кнопки вимикача, контакти його замикаються і тракторист-машиніст одержує звуковий сигнал про відкриття рухомої стінки.
Проміжний нагромаджувач встановлений на двох опорах і складається з двох бокових стінок, П-подібних планок та дротяного каркаса. Копнувач – це стальний циліндр із трьох нерухомих, однієї рухомої стінок і дна, що обертається. Дно спирається на три ролики, змонтовані на рамці дна, що шарнірно з'єднана з рамою машини.
Ширина захвату підбирача і транспортера становить 1,6 м, місткість копнувача – 13 м3, діаметр копиці – 2,6 м, маса – не менше 400 кг. Продуктивність – до 9 т/год.
Підбирач-скиртоукладач СПТ–60 призначений для підбирання валків сіна або соломи та укладання скирт. Складається з рами (12) (рис. 7.10), підбирача (11), вентилятора (1), камери (10), преса (3), каретки з важелями, механізму вивантажування та шасі.
Під час руху агрегата підбирач піднімає валок і подає у вентилятор-кидалку. Повітропроводом маса спрямовується в камеру та рівномірно розподіляється в ній за рахунок повороту козирка дефлектора. Коли камера частково заповниться масою, агрегат зупиняють і вмикають прес. При цьому за рахунок гідроциліндра (7), каретки (4) та штанги (5) прес рухається, ущільнюючи масу в камері. Для повного формування скирти пресування періодично (3 – 6 разів) повторюють. Потім агрегат зупиняють, нахиляють платформу та за допомогою виштовхувального механізму піднімають задню стінку і вивантажують скирту на поле.
Місткість камери становить 60 м3. Щільність скирти 45 – 90кг/м3. Машину агрегатують із тракторами Т-150К. Продуктивність до 18 т/год.
|

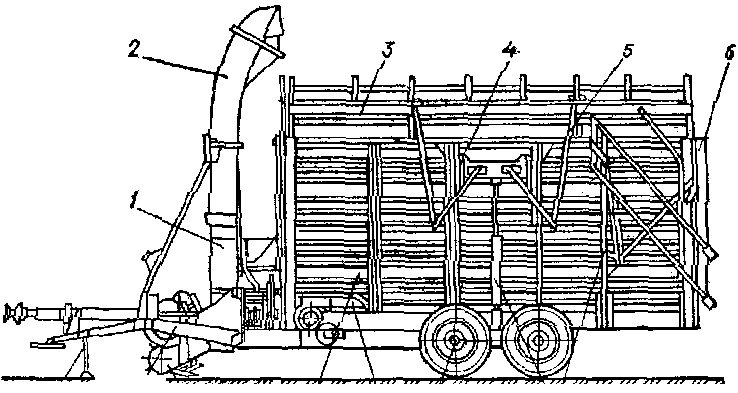

Рис. 7.10. Підбирач-стогоутворювач СПТ-60:
1 – вентилятор; 2 – повітропровід; 3 – прес; 4 – каретка; 5 – штанга; 6 – задня стінка; 7 – гідроциліндр; 8 – шасі; 9 – виштовхувальна рамка; 10 – камера; 11 – підбирач; 12 – рама; 13 – стояк. |
