4.9 Расчет мгновенной скорости охлаждения при данной температуре

Р асчет мгновенной скорости охлаждения при данной температуре производят по уравнению (4.9) для случая наплавки валика на полубесконечное тело и по уравнению (4.10) при однопроходной сварке пластин встык:

(4.9)

(4.10)

Процесс распространения тепла при наплавке валика на лист любой толщины, а также при укладке отдельных слоев многослойного шва опи­сывается схемой точечного источника, перемещающегося по поверхности плоского слоя толщиной δ . Для расчета мгновенной скорости охлаж­дения при данной схеме процесса по формуле (4.11) вычисляют критерий

(4.11)

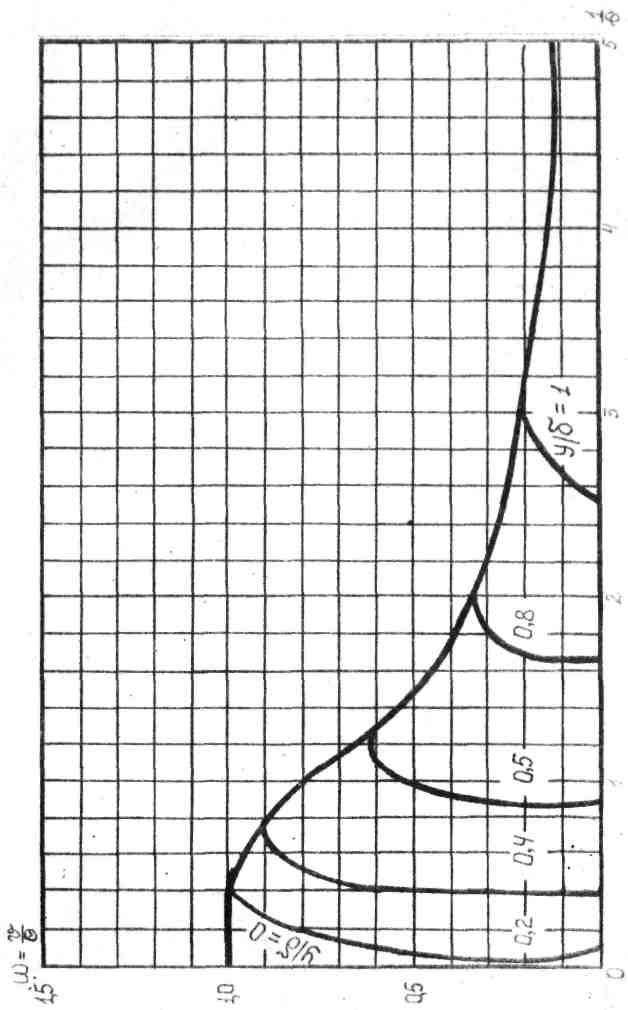

затем по графику (рис. 4.4) находят соответствующее ему значение критерия υ / Ө , откуда определяют мгновенную скорость охлаждения по формуле

(4.12)

4.10 Расчет времени пребывания точек основного металла при температуре, выше заданной

Длительность нагрева выше данной температуры различных точек зоны термического влияния можно определять по термическим циклам этих точек или рассчитывать по формулам (4.13) и (4.14), используя номограмму (рис. 4.5).

При наплавке валика на массивное тело длительность нагрева τн выше заданной температуры Т определяется выражением

(4.13)

где Тm - максимальная температура нагрева исследуемой точки в процессе сварки, °С;

То - начальная температура тела перед сваркой, °С.

При однопроходной сварке листов встык

(4.14)

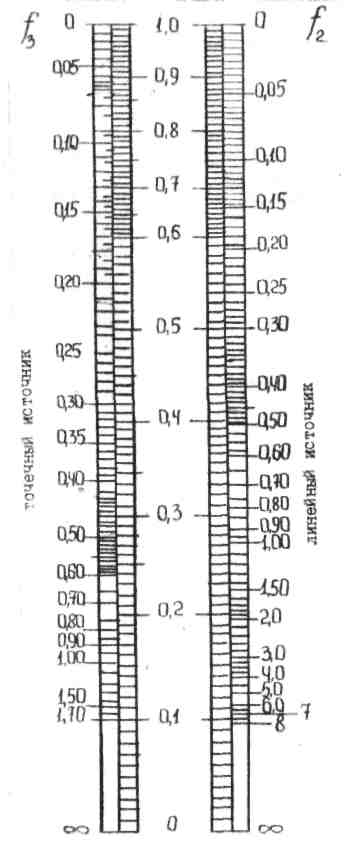

Рис. 4.5 Номограмма для определения коэффициентов при расчете

длительности нагрева выше заданной температуры

Тн – То

Ө = -------

Т_мах - То
