3.Типи попілоуловлювачів.
Золоулавливание, процесс очистки дымовых газов от летучей золы. Золоулавливание осуществляется механическими или электрическими аппаратами — золоуловителями.
В сухих механических золоуловителях (блоках циклонов, батарейных циклонах и жалюзийных золоуловителях). Золоулавливание происходит в результате действия центробежных сил при изменении направления движения газов.
В мокрых механических золоуловителях (скрубберах) увеличение степени очистки достигается путём впрыскивания в поток газов воды, распылённой с помощью оросительных сопел, и смывания уловленной золы водяной плёнкой. В электрофильтрах используют силы притяжения отрицательно заряженных пылинок к положительно заряженным осадительным электродам. Наилучшая степень очистки (до 99%) достигается при последовательной установке механических золоуловителей и электрофильтров.

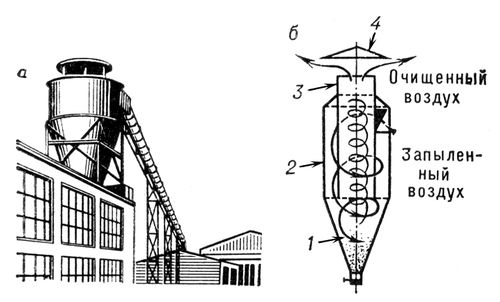

Рисунок 1. Циклон: а — общий вид; б — схема; 1 — коническая часть корпуса; 2 — цилиндрическая часть корпуса, образующая кольцевое пространство; 3 — выходная труба; 4 — металлический зонт.
Циклон в промышленности, аппарат для очистки воздуха (газа) от взвешенных в нём твёрдых частиц (капель) под действием центробежной силы (рисунок 1.).
Запылённый газовый поток обычно вводится со значительной скоростью в верхнюю часть корпуса через патрубок, расположенный по касательной или по спирали к окружности цилиндрической поверхности. В результате газ приобретает вращательное движение и движется по спирали сверху вниз, образуя внешний вихрь.
При этом под действием центробежной силы инерции взвешенные частицы отбрасываются к стенкам , опускаются вместе с газом в низ корпуса и затем выносятся через пылеотводящий патрубок. Очищенный от пыли газ поднимается кверху через выходную трубу, образуя внутренний вихрь, и выходит наружу.
Получили распространение также Циклон с осевым вводом газа, в которых вращательное движение газовому потоку придаётся с помощью т. н. направляющего аппарата, выполненного в виде винтообразных лопастей (винта) или розетки с наклонными лопатками.
Степень очистки газа от пыли зависит от геометрических размеров и формы аппарата, свойств пыли, скорости потока газа и т.д.
Улавливание частиц в Циклон улучшается с повышением скорости газового потока (наиболее эффективные скорости находятся в интервале 20—25 м/сек), поэтому для получения высокого кпд при большом количестве очищаемого газа применяют несколько параллельно установленных В наиболее совершенных конструкций можно достаточно полно улавливать частицы размером 5 мкм и более.
Тема 14-водный режим паровых котельных агрегатов
Вопросы:
1. Вибір способу обробки додаткової води котлів тес;
2.Задачи водного режима.
1.Вибір способу обробки додаткової води котлів тес;
Для промышленных котельных и ТЭЦ характерны значительные потери конденсата ввиду его загрязнения и невозвращения с производств. Поэтому подпитка каналов водой составляет 0,4÷0,6 от Dном. Восполнение потерь осуществляется сырой водой из водоёмов, в которых содержится:
растворённые соли Ca, Na, Mg, Fe, Al и других.
взвешенные и коллоидные частицы.
растворённые газы O2, N2, CO2 и т.д.
В исходном виде сырая вода для подпитки непригодна так как:
соли Ca и Mg образуют накипь, которую очень трудно удалить. Накипь образуется из-за того что
=> соли(Ca и Mg)↓. Имеют место следующие изменения:
;
т.е. температура стенки будет равна
= (255 + 250) = 500ºC >
=> пережёг стенок.
взвешенные и коллоидные частицы образуют осадок (шлам), который забивает трубную систему, нарушает циркуляцию и создаёт аварийные режимы работы.
растворённые газы:
вызывают газовую коррозию металла.
ухудшают теплоотдачу.
Состав воды:
взвесь (dтв > 0,5 мкм), удаляется отстаиванием.
коллоидальные частицы (dтв < 0,5 мкм) отстаиванием не удаляются.
растворённые соли Ca, Mg, Na, Fe, Al: CaCl2, MgCl2 – хорошо растворимые СаSO4, CaCO3, CaSiO2 – плохо растворимые
Накипь обусловлена присутствием солей Ca и Mg, которые характеризуют жёсткость воды:
,
здесь
и
–
концентрация катионов Ca
и Mg,
а 20 и 16 – эквивалент их масс.
Общая жёсткость воды = Жвременная + Жпостоянная
Жвременная
– обусловлена присутствием в воде
бикарбонатов, Жвременная
=
.
Может быть устранена подогревом воды
до 80ºC.
Щёлочность
воды определяется присутствием NaOH,
NaHCO3,
Na2HCO3
и равна Щ =
.

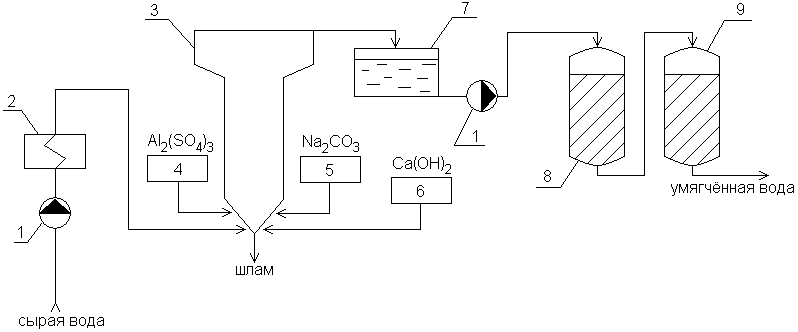

Схема подготовки добавочной воды.
Позиции на схеме:
1 – насос; 2 – теплообменник; 3 – осветлитель; 4, 5, 6 – дозаторы коагулянта, соды и извести;
7 – бак; 8 – механический фильтр; 9 – катионовый фильтры;
Этапы:
1) Коагуляция – взвешенные частицы слипаются в хлопья, выпадающие в осадок:
Al2(SO4)3 → Al+3 + SO4–2
Происходит гидролиз алюминия, который протекает ступенчато:
Al+3 + HOH → AlOH+2 + H+ AlOH+2 + HOH → AlOH2+ + H+
2) Параллельно коагуляции в осветлителе 3 проводят известково-содовую обработку.
Сода: Na2CO3 → Na+ + CO3–2
Известь: Ca+2 + CO3–2 → Ca+2 + OH– Ca+2 + CO3–2 → CaCO3↓ Mg+2 + 2OH → Mg(OH)2↓
3) В фильтре 8 происходит задержание остатков осадков при прохождении воды через слой песка или антрацита.
4
)

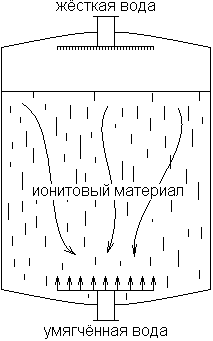

Умягчение проводят в катионитовых
фильтрах 9.
Диаметр частиц ионитового материала d ≈ 1 мм.
Диаметр фильтра D = 1÷3 м.
Высота фильтра Н = 3÷6 м.
Скорость фильтрации wфильтр = 3÷7 см/с.
