Тема 10. Паливне господарство газомазутних тес.
Питання:
Технологічна підготовка мазуту до згоряння;
Схеми газового господарства електростанцій.
1.Технологічна підготовка мазуту до згоряння.
Схема мазутного хозяйства.
I – приёмно-сливочное устройство.
II – мазуто-насосная.
III – газомазутная точка.
1 – эстакада по сливным желобкам.
2, 8 – фильтры грубой и тонкой очистки.
3 – приёмная ёмкость.
4 – перекачивающий насос.
5 – расходная ёмкость (90ºС).
6,9 – насосы первого и второго подьёма.
7 – подогреватель мазута.
10 – запорная задвижка.
11 – отсечной клапан для срочного отключения топлива.
12 – регулятор давления для изменения расхода топлива.
13 – расходомер.
14 – форсунки.
15 – линия возврата мазута.
Для исключения застывания мазута, мазутопроводам придаются паровые спутники:
2.Схеми газового господарства електростанцій.

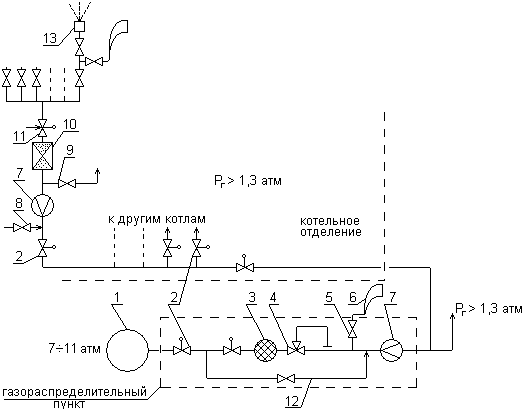

Схема газового хозяйства.
Позиции:
1 – газовая магистраль.
2 – задвижка с электроприводом.
3 – фильтр.
4 – регулятор давления.
5 – предохранительный клапан (для аварийного сброса газа).
6 – газовая свеча (трубопровод в атмосферу).
7 – расходомер.
8 – подача сжатого воздуха.
9 – линия к запальнику.
10 – отсечной газовый клапан (ОКГ).
11 – регулирующий клапан.
12 – бойпасная линия (мера предосторожности на случай аварии основной линии).
13 – газовая горелка.
При выводе газопровода в ремонт, он продувается сжатым воздухом через свечи 6. При этом соблюдают условие CH4остаточное < 1%.
Перед растопкой все газоходы заполняются топливом, при этом должно быть O2остаточное < 1%.
Факельные топочные устройства:
1) пылеугольные.
2) газомазутные.
Тема 11. Каракас, обмурівка й гарнітура паровика. Питання: 1.Призначення й вимори, що висуваються до каркасів. 2.Вимоги до обмуровки котла. 3.Типи обмуровок , теплоізоляція. |
2.Вимоги до обмуровки котла.
Для підвищення надійності, зносостійкості і ремонтопридатності обмурування необхідно виявляти дефектні вузли та деталі з послідуючим розбирання, та заміною цих вузлів на більш надійні, а також шляхом покращення використання котельного агрегату.
Особливо слід вказати на необхідність створювання обмурування високої степені платності . При цьому втечі газів зовні нема, але через лази, гляделки, недостатньо ущільнені обмазки навколишнє повітря проникає в топку і газоходи котлоагрегату. Правилами технічного використання електричних станцій і сітей встановлено, що топка та весь газовий тракт котлоагрегату повинен бути щільним. Присоси повітря в газовому тракті від виходу з пароперегрівача до виходу з димососу при всіх навантаженнях котлоагрегату не повинні перевищувати (в процентах від теоретично необхідній кількості повітря) : при трубчастих повітропідігрівниках – 10, а при регенеративних – 20 . Підвищенні присоси холодного повітря приводять до зниження теплової економічності агрегату.
