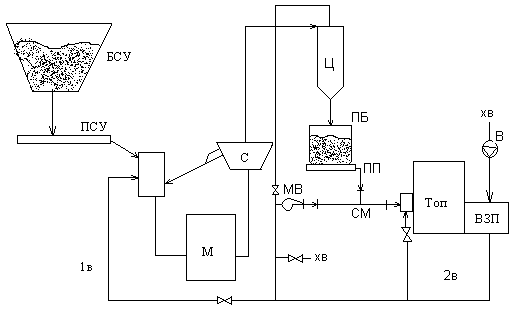

5.Типи систем приготування пилу. Їх призначення, порівняльний аналіз. Системы пылеприготовления Система пылеприготовления с промежуточным бункером.

БСУ – бункер сырого угля;

ПСУ – питатель сырого угля;

М – мельничное устройство;

С – сепаратор;

Ц – циклон. Он служит для отделения пыли от сушильного агента;

ПБ – промежуточный бункер;

ПП – питатель пыли;

СМ – смеситель;

МВ – мельничный вентилятор;

1в – первичный воздух;

2в – вторичный воздух.

Недостатки:

1. сложность;

2. высокие присосы;

3. высокое сопротивление.

Достоинства:

1. независимость работы мельницы от режима котла;

2. надежность (при аварии в мельнице она отключается, а котел продолжает работать).

Применяют при размоле антрацита и углей класса Т.

Пылесистема с прямым вдуванием пыли в топку

Свежеприготовленная пыль, не накапливаясь, сразу отправляется к горелкам.

Достоинства:

1. простота;

2. малое сопротивление.

Недостатки:

1. зависимость работы мельницы от режима работы котла;

2. ненадежность (при аварии в мельнице котел останавливается).

Применяют при размоле торфа, БУ, КУ, с V^г > 30%.

У глеразмольные мельницы.

Тихоходные Среднеходные Быстроходные

(ШБМ) (МШС) (МВ, ММ)

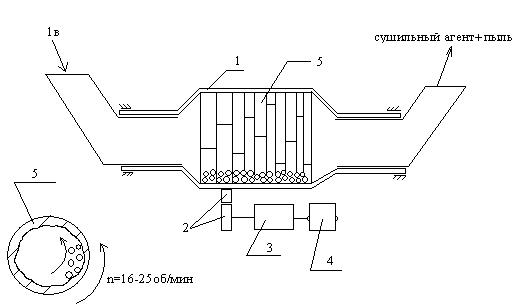

Шаровая барабанная мельница (шбм)

1 – барабан;

2 – шестеренка;

3 – редуктор;

4 – электродвигатель;

5 – броневые плиты.

Факторы, влияющие на размол:

1. частота вращения барабана. С ростом частоты возрастает производительность мельницы, но при n > n_кр = , все шары прижмутся к внутренней поверхности барабана и В_м = 0, поэтому n_раб = 0,75^.n_кр;

2. доля шаровой загрузки:

3. диаметр шаров. При уменьшении диаметра шаров, снижается В_м. Износ шаров составляет ≈

4. скорость вентиляции W_б =

5. удельные энергозатраты на помол

Достоинства:

• пыль тонкого помола.

Недостатки:

• громоздкость;

• грохот;

• высокие энергозатраты Э_м = 30

Применяют при размоле антрацита и углей класса Т.

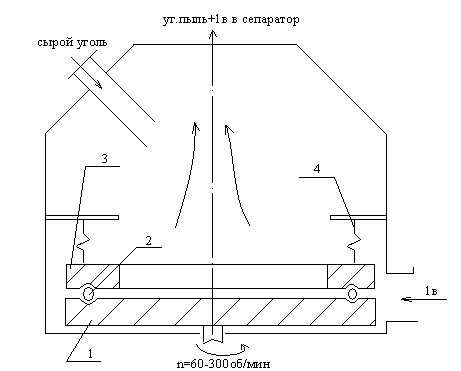

Мельница шаровая среднеходная (мшс)

1 – размольный стол;

2 – шары;

3 – опорное кольцо;

4 – пружины.

В_м ~ D_ст³

Достоинства:

• меньшие энергозатраты;

• компактность.

Недостатки:

• чувствительность к попаданию металлических предметов;

• сложность эксплуатации.

Применяют при размоле каменных углей.

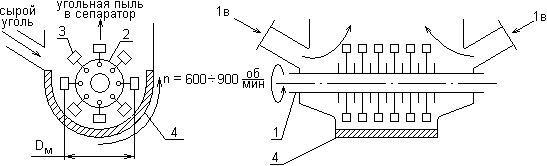

Молотковая мельница.

Позиции:

1 – вал.

2 диски.

3 – молотки.

4 – броневые плиты.

1в – первичный воздух (t = 380÷420ºC).

δ_пл ≈ 30 мм. Производительность мельницы В_м ~ (n·D_м)³.

Определение В_оптим.:

Э_м = .

Достоинства:

• простота.

• низкие энергозатраты (до 12кВтч/т).

Недостатки:

• грубый помол.

• значительный износ молотков (500÷600 ч ~ 50% износа).

Применяют для размола торфа, БУ, КУ с V^г > 30%.

Питання для самоперевірки до теми № 9

1. Як регулюються продуктивність і тонина помелу при роботі млина?

2. Пристрій і принцип роботи кульового барабанного млина (КБМ), молоткового млина (ММ). Для розмелу якого палива вони застосовуються?

3. Від чого відбувається вибух пилу в пилосистемі, і які застосовуються заходи по запобіганню вибуху?

4. Які фактори впливають на продуктивність КБМ молоткового млина?

Література: [1, с. 22-33; 2, с. 50-73; 9, с. 10-13].
