Тема 9. Паливоподавання й приготування твердого палива.

Питання:

1.Схеми паливного господарства сучасних ТЕС;

2. Технологічні схеми попередньої підготовки твердого палива до спалювання;

3. Вуглерозмольні характеристики палива;

4.Оптимальна тонкість розмолу;

5.Типи систем приготування пилу. Їх призначення, порівняльний аналіз.

1.Схеми паливного господарства сучасних ТЕС.

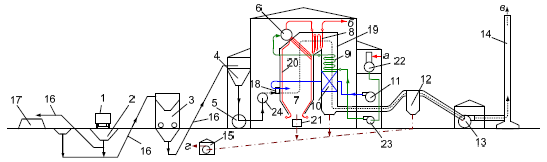

Рисунок 1. Технологическая схема котельной установки, работающей на твердом органиче­ском топливе

2. Технологічні схеми попередньої підготовки твердого палива до спалювання;

2.1.Подготовка топлива к сжиганию

Организация сжигания твердого топлива.

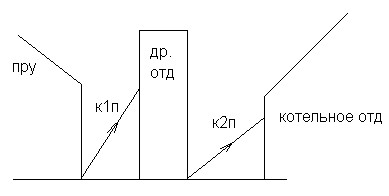

Уголь поступает на станцию в вагонах и подлежит дроблению.

3. Вуглерозмольні характеристики палива;

Характеристики угольной пыли:

1. малая насыпная плотность (ρ_пл^нас= 400-500, ) за 3-6 часов пыль слеживается (ρ_пл= 900, ), теряет сыпучесть поэтому стенки бункера делает под углом 60º;

2. влажность пыли. Влажная пыль – слеживается, сухая – взрывоопасна. Поэтому оптимальная влажность для антрацита 1-2%, для каменного угля 5-10%, для бурого угля 10-20%, для торфа 30-35%;

3. полидисперсность (1-1000, мкм). Фракционный состав определяют путем рассева пыли на ситах с ячейками: х = 90 200 500 1000 мкм

Механизм рассева

m_ост + m_пр = m₀

Полный остаток пыли на сите

По результатам рассева строится зерновая характеристика

1 – тонкая пыль;

2 – грубая пыль.

, где b и n константы

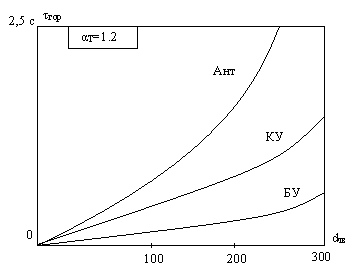

Время горения отдельной частицы зависит от ее размера и марки топлива

4.Оптимальна тонкість розмолу;

С ростом диаметра частицы растет масса горючих веществ, а значит, увеличивается время горения. С ростом V^г уменьшается время воспламенения и снижается время горения.

С ростом размера частицы растет R₉₀ и растет q₄, а значит, снижается КПД котла, следовательно растет расход топлива, поэтому увеличиваются затраты на топливо.

Для снижения размера частицы, необходимо снизить R₉₀, следовательно увеличатся затраты на помол.

Топливо	Ант, Т	КУ	БУ
R90опт, %	7-8	20-35	50-60

Топливо с высоким V^г, быстро воспламеняется и полнее сгорает, поэтому допускает более грубый помол.

Механическая прочность углей

Она влияет на:

1. энергозатраты на помол;

2. производительность мельниц;

3. износ мелющих органов.

Коэффициент размолоспособности . Для рабочего топлива вводятся поправки на влажность и дробление . Для каменных углей К_рт = 1,2-1,8, а для бурых углей К_рт>2. По К_рт проектируют мельницы.

Абразивность твердого топлива

Абразивность – способность частиц истирать поверхности мелющих органов.

, где числитель – износ металла (Сталь 3), а знаменатель – энергозатраты. По К_абр судят о продолжительности межремонтной компании.

Взрываемость угольной пыли

Угольная пыль в смеси с воздухом образует взрывоопасную смесь. Предельное значение О₂ при котором взрыв не происходит.

О₂^пред = 16 18 19,%

торф БУ КУ

Вероятность повышается:

1. с ростом V^г;

2. при снижении W_пл;

3. при снижении R₉₀;

4. с ростом t_{аэросмеси}.

Поэтому t_аэр^пред = 70 100 130, ⁰С

БУ КУ Ант

Для защиты пылесистемы от возможного взрыва, они оборудованы взрывными клапанами.
