Водяные экономайзеры. Особенности их конструкции.
В опускной конвективной шахте первым расположен водяной экономайзер. В нем питательная вода нагревается близко к температуре насыщения и передается по трубам в барабан. Водяной экономайзер воспринимает от 10-30% тепла в котле.
Водяной экономайзер выполняют 2 типов:
чугунные из ребристых труб;
стальные гладкотрубные.
Стальные гладкотрубные водяные экономайзеры можно установить в котельных агрегатах любой производительности(средней и большой) и давления(40 атмосфер и выше).Гладкотрубный, стальной водяной экономайзер выполнен из стальных труб наружным диаметром 28-32 мм, изогнутых в виде горизонтальных змеевиков, вальцованных или приваренных к сборным коллекторам.

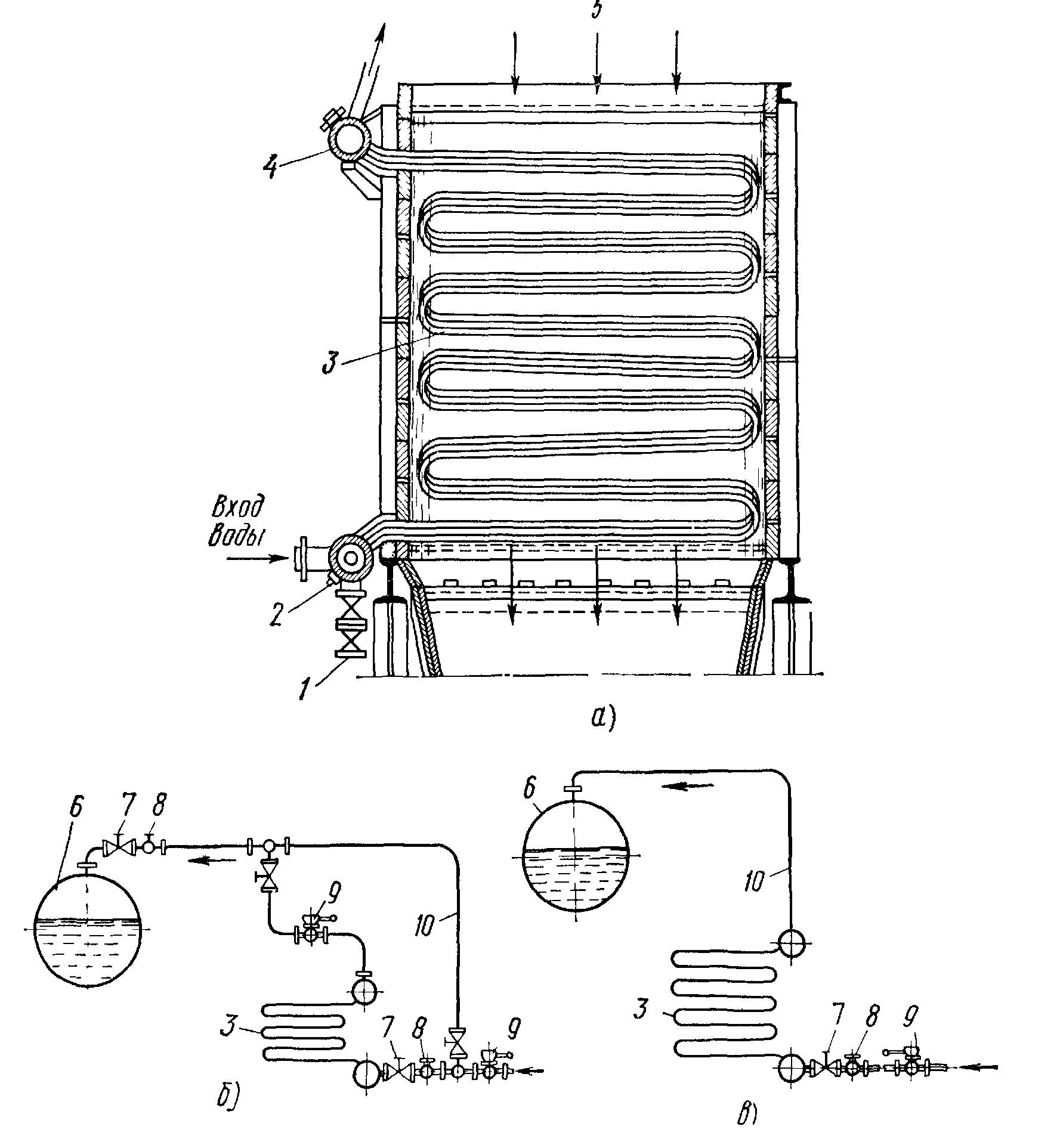

Рисунок 1 Стальной трубчатый экономайзер:
Чугунные экономайзеры из ребристых труб
Закипание воды в чугунном экономайзере вызывает нарушение питания котельной установки, сопровождается гидравлическими ударами и приводит к аварии. Кроме того, стенки чугунных труб, омываемые с одной стороны газами, с другой — в одном месте водой, а в другом — паром, получают дополнительные напряжения от неравномерного прогрева, что, в свою очередь, вызывает образование трещин в металле. Поэтому экономайзеры должны иметь обходной боров. Через него же пропускаются дымовые газы в период растопки котла.
Стальные гладкотрубные экономайзеры
Стальные водяные экономайзеры состоят из труб, согнутых в виде змеевиков, ввалыюванных или вваренных в коллекторы круглого и квадратного сечений. Эти экономайзеры изготовляют двух типов: некипящего и кипящего (рисунке 1). На рисунке 1 .а показан общий вид стального трубчатого водяного экономайзера, который состоит из нижнего входного коллектора 2, труб 3 и верхнего выходного коллектора 4.
На рисунке 1 ,6 приведена схема включения некипящего экономайзера.
Эти экономайзеры должны иметь возможность отключаться от котла как по водяной, так и по газовой стороне, для чего у них обязательно делают обводной трубопровод питания 10 и обводной газоход помимо экономайзера. На питательном трубопроводе как перед барабаном, так и перед входным коллектором экономайзера устанавливают запорные вентили 7 и обратные клапаны 8. На выходном коллекторе водяного экономайзера обязательно монтируют предохранительный клапан 9.
На рисунке 1.в показана схема включения кипящего экономайзера.
Такие экономайзеры не отключаются ни по водяной, ни по газовой стороне. Вся питательная и запорная арматура, а также и обратный клапан 8 устанавливают до входного коллектора 2 экономайзера. Между экономайзером и барабаном никакой арматуры не монтируют, чтобы не мешать свободному выходу пара, образующегося в экономайзере, при перегреве воды свыше допустимой температуры.
Движение газов сверху вниз и воды с низу вверх в экономайзере происходит противоточно. Расположение труб в экономайзере обычно шахматное, но оно может быть и коридорное. Вода в экономайзере нагревается близкой к температуре кипения при давлении в барабане котла, а иногда частично испаряется и направляется в барабан, к которому присоедины трубы топочных экранов и фестона.
Питання для самоперевірки до теми № 8
Низькотемпературна корозія повітропідігрівників, причини і механізми утворення.
Якими методами підвищується корозійна стійкість повітропідігрівників (конструктивного й режимного характеру)?
Література: [1, с. 187-194, 144-176; 2, с. 263-312; 5, с. 309-312; 6; 9, с. 49-51, 58-60.
