Внешняя коррозия
В дымовых газах и золе всегда содержатся вещества, активно реагирующие с металлом (кислород, сера ,ванадий, щелочные металлы и другие).
1.коррозия под воздействием сульфатов щелочных металлом;
2.ванадиевая коррозия;
(ванадиевая коррозия и коррозия под воздействием сульфатов щелочных металлом протекает при температурах 500-600 0С и тем самым ограничивают максимальную температуру металла, а следовательно и температуру перегрева пара).
3.окалинообразование;
(процесс непосредственно окисления металла, протекающий при потери устойчивости пленки окислов, а это происходит при определенных для каждого вида стали температурах (ст.20—5300 С).
4.высокотемпературная газовая.
(при сжигании серосодержащее твердое топливо (мазутных котлов ПК-41) была обнаружена коррозия этого вида.Это явление заключается в разрушении металла труб в средней части боковых экранов и под пережимом топки.
Интенсивному протеканию этого вида коррозии на КУ ,работающих на АШ и тощим угле способствуют:1.повышенное содержание серы(до 4%);2.низкая реакционная способность этих топлив). Эти виды коррозий происходит привысоких температурах.
2.2 Низкотемпературная коррозия.
Дымовые газы содержат водяные пары, продукты сгорания сера( SО2 и SО3 ). SО3 обладает способностью образовывать при контакте с парами воды –пары серной кислоты. При омывании низкотемпературных поверхностей нагрева дымовыми газами, происходит конденсация серной кислоты, имеющей температуру ниже температуры росы. Точка росы -это наиболее высокая температура стенки, при которой происходит конденсация водяных паров. Температура конденсации чистого водяного пара определяется величиной его парциального давления.
Рн2о=rн2о* p=Vн2о/Vсг+Vн2о *р
Vсг-объем сухих газов;
Для АШ t0 конденсации =270 С
Для мазута t0 конденсации=440 С
Для бурого угля t0 конденсации=470С-520 С
При наличии SО3 точка росы существенно может превышать температуру конденсации водяных паров, достигая (160 0С-180 0С).Окисление ( SО2 в SО3 ) происходит только при наличии свободного кислорода. Поэтому сейчас кроме предварительного подогрева воздуха, для устранения коррозионных повреждений стремятся сжигать серосодержащее топливо и особенно мазут с малыми избытками воздуха.
3.Воздухоподогреватели, Особенности их конструкции;
Воздухоподогреватель предназначен для подогрева воздуха и состоит из большого числа труб небольшого диаметра, по которым сверху вниз движутся дымовые газы, нагревая встречный наружный поток воздуха, подаваемого вентилятором с температурой 250-300 0С. Отдав часть тепла воздуху, продукты сгорания покидают котел с температурой 110-160 0С -это уходящие газы. Дальнейшая оптимизация тепла экономически не целесообразна, потому как если бы температура окружающей среды имела бы температуру уходящих газов, то тогда оптимизация тепла имела место быть целесообразной и экономически выгодной.
Воздухоподогреватели бывают двух типов: рекуперативные и регенеративные.

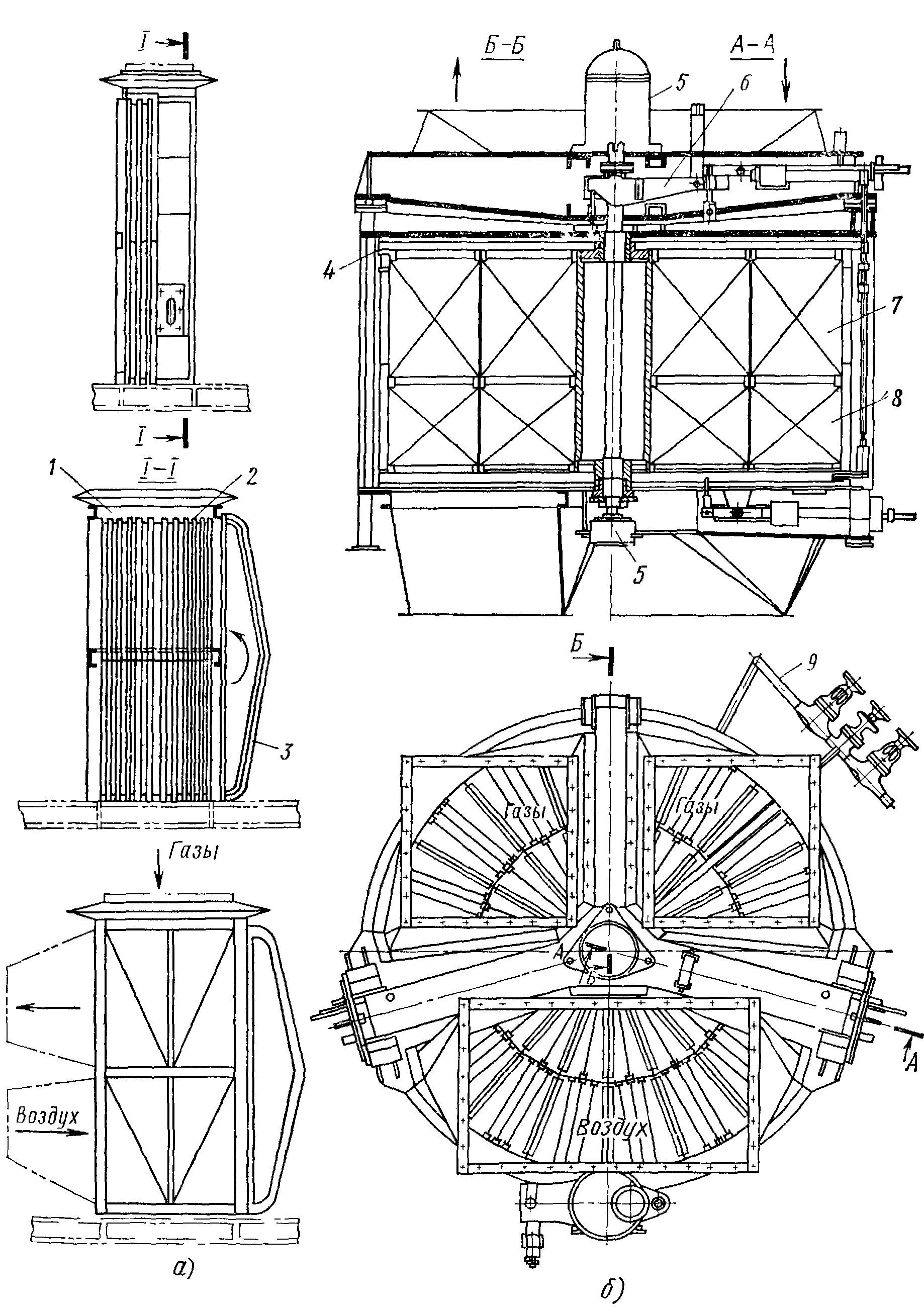

Рекуперативный воздухоподогреватель Барнаульского завода показан на рисунок 1 а. К двум трубным доскам 1 привариваются или развальцовываются в них трубы 2, по которым проходят сверху вниз уходящие газы. Воздух направляется по горизонтальным газоходам. Воздухоподогреватели изготовляют двух-, трех- и четырех-ходовыми. Для облегчения очистки поверхности нагрева от золы и сажи газы направляются сверху вниз. Регенеративный вращающийся воздухоподогреватель РВП Белгородского котельного завода (рисунок 1. б) представляет собой вертикальный цилиндрический ротор, заполненный набивкой и заключенный в неподвижный цилиндрический корпус. Вдоль оси ротора проходит вал, укрепленный в подшипниках и вращающийся от электродвигателя. Дымовые газы проходят через одну часть ротора сверху вниз, а воздух через другую — снизу вверх. Ротор вращается, вследствие чего все его элементы попеременно нагреваются проходящими между ними дымовыми газами, а затем охлаждаются потоком воздуха, отдавая ему тепло, полеченное от дымовых газов. Преимуществами регенеративных воздухоподогревателей являются их компактность и небольшая масса, а недостатком — трудность изготовления и создания надежных уплотнений, в результате чего подсос воздуха и газоход котла в регенеративном воздухоподогревателе больше, чем в трубчатом.
Рисунок 1 Воздухоподогреватели:
