3. Способы определения объемов земляных работ

Подсчет объема земляных работ – одна из основных частей в проекте вертикальной планировки, который позволяет сделать оценку экономичности решений, принятых в проекте.

Существуют различные способы подсчета объема земляных работ.

Применение того или иного способа зависит от способов производства работ, степени механизации оборудования для выполнения земляных работ и от стадии проекта. Так, например, для проектного задания объем земляных работ может быть подсчитан менее точно, чем для рабочих чертежей.

В практике производства объемы земляных работ подсчитывают дважды: один раз – при проектировании, другой – во время производства работ.

Наиболее распространенными являются следующие способы подсчета земляных работ: по сетке квадратов, по профилям, по горизонталям и др.

3.1. Способ подсчета объемов земляных работ по сетке квадратов

Этот способ вычисления применяют при составлении проектов вертикальной планировки методом проектных (красных) горизонталей.

Для осуществления подсчета объемов земляных работ этим способом необходимо на планах с проектными горизонталями нанести сетку квадратов через 5-10-20-40-50-м, в зависимости от требуемой точности. Каждый квадрат сетки нумеруют. Целесообразно направление сетки квадратов дать параллельно линиям фасадов зданий или кварталов. После этого определяют черные, красные и рабочие отметки, которые записывают на плане с нанесенной сеткой квадратов.

Затем проводят линию нулевых работ и вычисляют объемы земляных работ.

3.2. Подсчет объемов земляных работ по поперечным профилям

На построенных поперечных профилях определяют точки нулевых работ. Расстояния d₁ и d₂ (рисунок 3)вычисляют по формуле

d₁ =

d₂ = , (1)

где r₁ и r₂ – рабочие отметки, взятые по модулю; d- расстояние между точками.

Контроль d₁ + d₂ = d.

Рисунок 3 – Определение точек нулевых работ

Так например для поперечника О (рисунок 4) расстояние от точки нулевых работ до смежных точек будет равна

d ₁= · 4.5 = 0,95 м

d₂= · 4.5 = 3,55

Контроль: 0,95 + 3,55 = 4,50 м

После это вычисляют элементарные площади (рисунок 4) насыпей и выемок по формуле

, (2)

где r₁ и r₂ – рабочие отметки между смежными точками; d – расстояние между ними; s – площадь поперечного сечения фигуры.

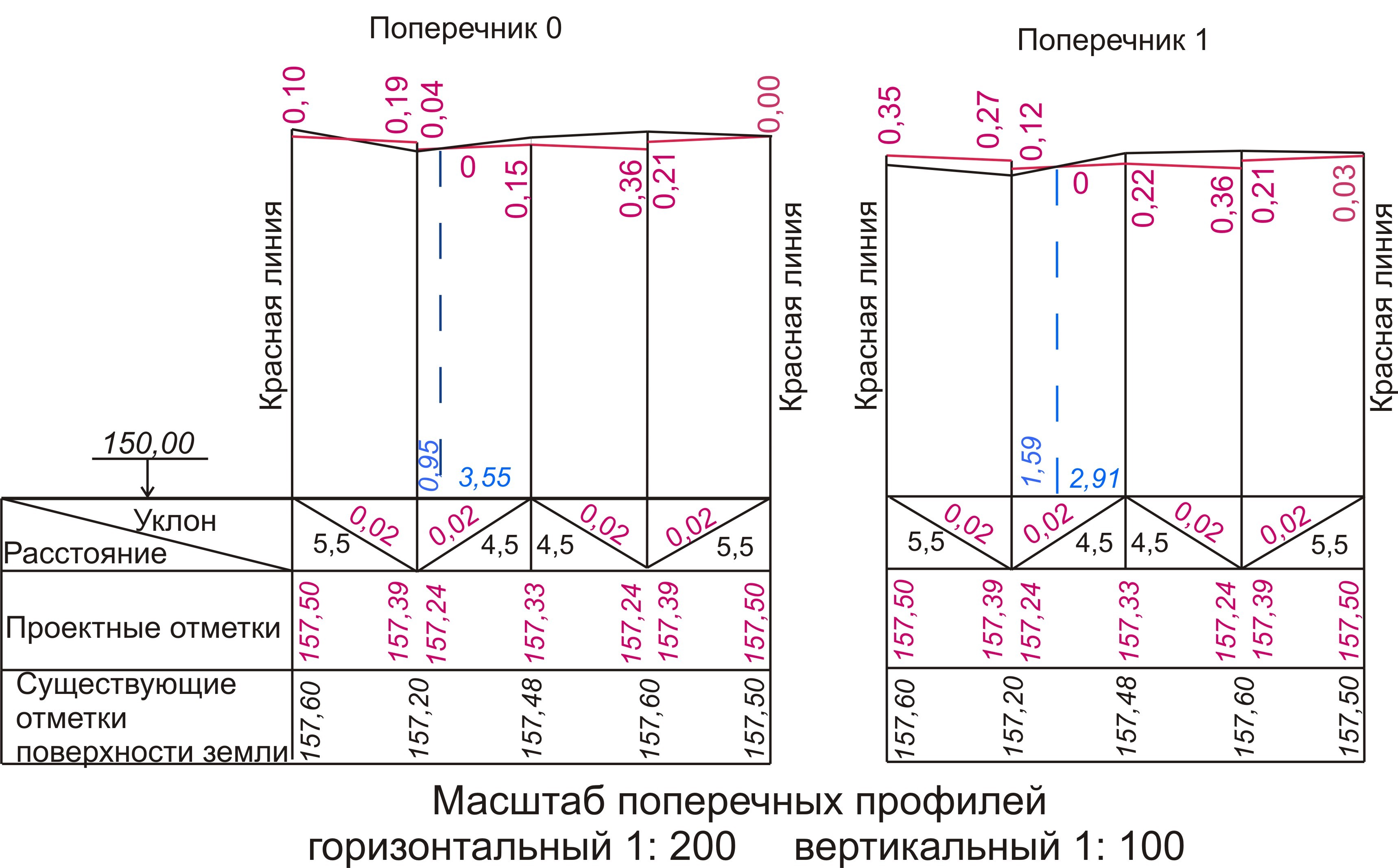

Рисунок 4 – Определение площадей по поперечным профилям

Объем земляных работ между двумя смежными поперечниками определяется по формуле

V^н = ·l

V^в = ·l , (3)

где V^н и V^в – объемы насыпи и выемки соответственно; l – расстояние между поперечниками; - средняя площадь насыпи из двух смежных поперечников; - средняя площадь выемки из двух смежных поперечников.

На рисунке 4 приведены два поперечных профиля трассы будущей улицы, находящиеся на расстоянии 20 метров один от другого.

Подсчет земляных работ приведен в таблице 1. Площади насыпей берем со знаком плюс, выемок - со знаком минус.

Таблица 1 – Вычисление объемов земляных работ по профилям

	Площадь по поперечнику О	Площадь по поперечнику l	Насыпь	Выемка
Тротуар
Мостовая
Мостовая
Мостовая
Тротуар
Сумма			+26,5 м3	-43,6 м3

3.3 Точность вычисления земляных работ

Точность вычисления объемов земляных работ зависит от способов вычисления, точности топографических планов, величины объема и характера рельефа.

Поэтому для получения более точного объема земляных работ необходимо иметь планы наиболее крупного масштаба и наименьшего сечения рельефа горизонталями.

В связи с этим на городских территориях проекты вертикальной планировки под строительство обычно составляют на планах масштаба 1:500 с сечением рельефа 0,25 – 0,5 м.

Практикой установлено, что ошибки в определении объема земляных работ по планам 1:500 и 1:2000 с сечением рельефа 0,5 м бывают обычно до 10%, если же объем работ подсчитывают по нивелирным профилям, то – 1,5 – 3% от всего объема работ.

Надо сказать, что высокая точность вычисления объема земляных работ становится не так необходимой, когда земляные работы производятся современной мощной техникой. Более трудоемкая работа при слабой технике требует более точного подсчета с меньшим процентом ошибки.
