4.3 Захист секції мультиплексування в кільцевої мережі
Кільцева транспортна мережа може мати ряд варіантів з організації захисту трафіку коРисуноктувачів в однонапрямленому і двонаправленому кільцях. При цьому розрізняють захист секцій мультиплексування і захист з'єднань підмережі (захист окремих трактів).
Приклад побудови схеми однонапрямленого кільця на 2-х волокнах і функціонування захисту представлений на Рисунок. 4.5а, б, де знаходяться п'ять мережевих елементів (А, Б, В, Г, Д) SDH (мультиплексори виділення / вводу), через які організовано з'єднання, наприклад, тракт низького порядку VC-12.

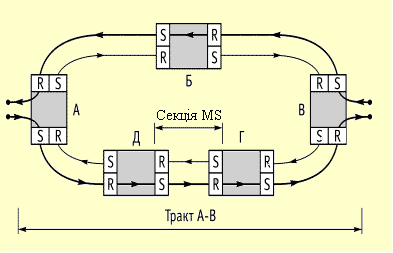

Рисунок. 4.5 а - Однонаправлене кільце з захистом секції MS
(http://www.sitronics.ua/)

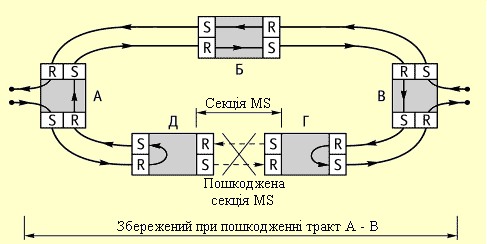

Рисунок 4.5 б - Однонаправлене кільце з захисною секцією MS при пошкодженні лінії
(http://www.sitronics.ua/)
Для кільцевих мереж середньої ємності (наприклад, STM-16) може бути застосований захист в двонаправленому кільці при роботі кожної секції в 2 - волоконному режимі (рис.4.5, б).
Кожна секція MS має два волокна, в кожному з яких ведеться передача STM-N.
При такій організації передачі необхідно мати половину ємності STM-N вільної від з’єднань користувачів. Ця вільна ємність буде використовуватися в якості захисної (рис. 4.5б).
Після усунення пошкодження в кільці відбувається відновлення робочого стану. Норматив часу на захист становить 50 мс. Однак при великому числі мережевих елементів виконання цього нормативу може бути ускладнено тривалим процесом обміну інформацією між взаємодіючими мультиплексорами за допомогою байт К1, К2 в заголовках MSOH.

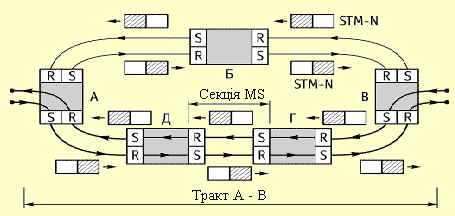

Рисунок 4.6 а - Двонаправлене кільце з захисною секцією MS
(http://www.sitronics.ua/)

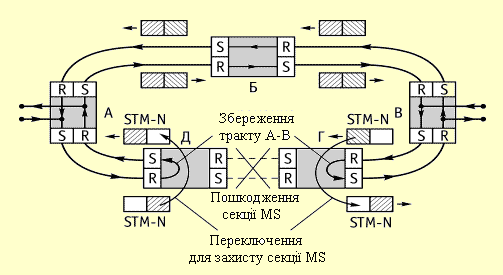

Рисунок 4.6 б - Двонаправлене кільце з захисною секцією MS при пошкодженні
(http://www.sitronics.ua/)
4.4 Захист з'єднання тракту
Захист з’єднань тракту транспортної мережі може бути розглянута для лінійної та кільцевої топологій. Функції захисту трактів високого і низького рівнів підтримуються кінцевими (термінальними) і проміжними мультиплексорами. Крім того, підтримка функцій захисту програмується в матрицях комутації, а проміжний контроль якості трактів виконується блоками функцій тандемного контролю.
Захист проводиться за схемою 1+1, тобто на робочий тракт повинен бути передбачений вільний резервний. Захист SNC/P можлива і в змішаних мережах (кільцевих та лінійних). При цьому з'єднання можуть виконуватися одно-і двонаправленими. Приклад побудови однонаправленого з'єднання в кільцевій мережі наведено на рис. 4.7а. Захисне перемикання в цій мережі показано на рис. 4.7б. При цьому перемиканні з'єднання з односпрямованого перетвориться в двонаправлене. Час перемикання для захисту з'єднання унормовано величиною 30мс, що при його дотриманні зберігає трафік цього з'єднання, наприклад, телефонні канали.

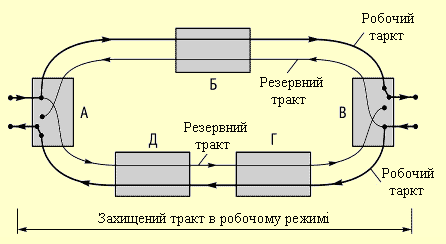

Рисунок. 4.7 а - Однонаправлене кільце з захищеним трактом
(http://www.sitronics.ua/)

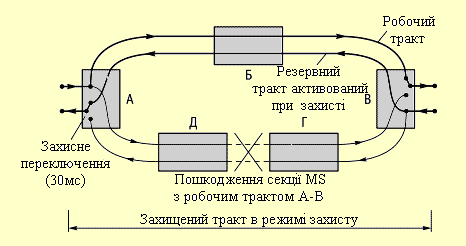

Рисунок.4.7 б - Однонаправлене кільце з захищеним трактом при пошкодженні секції мультиплексування
(http://www.sitronics.ua/)
