Промежуточные реле

Промежуточные реле являются вспомогательными и применяются, когда необходимо одновременно замыкать и размыкать несколько независимых цепей или когда требуется реле с мощными контактами для замыкания и размыкания цепи с большим током. Промежуточные реле по способу включения подразделяется на реле параллельного и последовательного включения. Обмотки первых - включаются на полное напряжение источника питания, а вторых - последовательно с катушкой отключения выключателя или какого-либо другого аппарата или реле на ток цепи. К коэффициенту возврата промежуточных реле не предъявляется каких-либо требований, так как возврат происходит при отсутствии тока 8 обмотке реле. Он примерно равен  ≈ 0,4.

В схемах защиты промежуточные реле вносят нежелательное замедление, поэтому, за исключением особых случаев, их время должно быть очень малым. Быстродействующие промежуточные реле должны работать со временем не более 0,01-0,02 с.

Указательные реле

Указательные реле служат для фиксации действия защиты в целом или каких-либо ее элементов. По способу включения различают реле последовательного (рис .2.2) и параллельного включения (рис. .2.3).

Рис. 2.2

Рис. 2.3

Ввиду кратковременности прохождения тока в обмотке указательных реле они выполняются так, что сигнальный флажок и контакты реле остаются в сработанном состоянии до тех пор, пока их не возвратит на место обслуживающий персонал.

Указания по выполнению работы в лаборатории

Проверка реле времени типа ЭВ-132

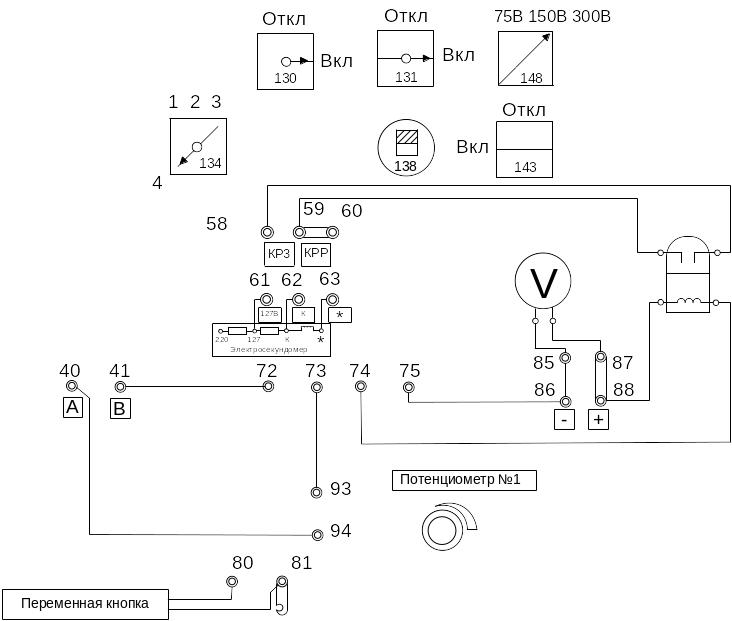

Проверка производится по схеме, приведенной на рис. 2.4. или рис. 2.5 (по указанию преподавателя).

Рис. 2.4

Для всех уставок по шкале определить время срабатывания t_ср. Время действия реле на заданной уставке определяется как среднее из пяти замеров. По отношению к этому среднему t_{ср.средн.} значению должны быть определены предельные значения ошибок

где t_y - время уставки реле.

Рис. 2.5

Определить время замкнутого состояния проскальзывающих контактов реле, используя схему рис. 2.6. В соответствии с техническими данными реле время закинутого состояния проскальзывающих контактов должно находиться в пределах 0,1 - 0,75 с. Реле должно четко срабатывать при напряжении 0,7U_н.

Рис. 2.6

Проверка промежуточных реле

Произвести проверку промежуточных реле, указанных преподавателем (тип реле: РП-251; РП-252; РП-253; РП-25).

Определить нижний предел напряжения срабатывания. Проверка производится по схеме рис. 2.7. Сопротивление потенциометра выбирается равным 0,5-1 Ом на каждый вольт напряжения питания. Реле должно четко срабатывать при напряжении, равном 0,7 ( - номинальное напряжение, указанное в паспорте реле).

Рис. 2.7

Определить время срабатывания и возврата реле, используя схемы, приведенные на рис.2.4, 2.8. Произвести три замера и определить разброс времен действия реле. Следует учитывать, что электрический секундомер при измерениях времени менее 0,1 с может давать значительные погрешности. Поэтому для измерений времени действия реле менее 0,1 с следует использовать миллисекундомер, например ЭМС-54, или осциллограф.

Рис. 2.8

Для реле, работающих на переменном токе (типа РП-25) определить нижний предел напряжения срабатывания и напряжение возврата подвижных частей в исходное состояние. Реле должны срабатывать при напряжении, равном 0,85Uн. Напряжение возврата должно быть не менее 0,03Uн. Для регулирования напряжения можно применять лабораторный регулировочный автотрансформатор ЛАТР-1. Определить время срабатывания реле.

Содержание отчета

Отчет должен содержать:

а) схемы испытаний реле времени и промежуточных;

б) характеристики исследуемых реле;

в) краткие объяснения полученных результатов.

Лабораторная работа №3

ИССЛЕДОВАНИЕ ИНДУКЦОННОГО ТОКОВОГО РЕЛЕ ТИПА РТ-80

Цель работы: ознакомиться с принципом действия, конструктивными особенностями и методикой испытания индукционного токового реле.

Программа работы
