Регулирование режима работы воу
Поддержание температурного режима и в частности разности to греющей среды и вторичного пара ∆ t одно из важнейших условий нормальной работы ВОУ.
Эта величина tа также производительность ВОУ возрастают с увеличением средней to греющей воды или пара и с понижением Р в конденсаторе, когда соответственно снижается to вторичного пара. Возрастание ∆t вызывает повышение влажности вторичного пара и увеличение солености дистиллята.
К важнейшим показателям режима ВОУ относятся её производительность, солёность приготовляемого дистиллята, а также показатели, характеризующие режим питания и продувания.
1) В установках с испарителями поверхностного типа на солёность дистиллята оказывает влияние средняя разность to греющей воды и кипящего рассола. Чем больше эта разность, тем более бурное кипение, больше влажность получаемого пара, т.е. унос рассола паром и следовательно выше солёность приготовляемого дистиллята.
2) В установках с камерами испарения бесповерхностного типа на солёность дистиллята влияет разность to рассола, поступающего в камеру и to насыщения пара. Чем больше эта разность, тем выше солёность приготовляемого дистиллята.
Следовательно, с увеличением разности to греющей среды и кипящего рассола в ВОУ поверхностного типа, так же как с повышением разности to рассола поступающего в камеру и to насыщения пара в ВОУ с камерами бесповерхностного типа, производительность возрастает.
Таким образом, чем с большей производительностью эксплуатируется ВОУ, тем выше солёность приготовляемого в ней дистиллята и наоборот.
Производительность ВОУ определяется по показанию расходомера, установленного на напорной магистрали дистилляционного насоса.
Солёность приготовляемого дистиллята контролируется по показаниям автоматически действующих соленомеров, систем защиты и сигнализации.
Солёность дистиллята периодически контролируется в судовой лаборатории путем анализа проб на содержание хлоридов, отбираемых из напорной магистрали дистилляционного насоса.
Основным методом регулирования Р в конденсаторе, а следовательно и to при которой происходит испарение морской воды в ВОУ, является изменение количества охлаждающей воды, протекающей через конденсатор.
Однако следует учитывать, что при чрезмерно большом количестве воды и высокой скорости её в трубках, возможны эрозия и преждевременный выход трубок из строя.
Глава 5 гидроприводы. Пневмоприводы. Правила технической эксплуатации.

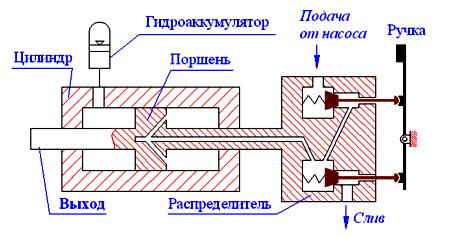

В состав гидропривода входят следующие элементы:
Гидропередача - состоит из насоса, гидродвигателя и соединяющих их трубопроводов (гидролиний). Насос преобразует энергию приводного двигателя в гидравлическую энергию потока жидкости, передаваемую по тубопроводам к гидродвигателю, а последний преобразует её в механическую энергию, которая обеспечивает работу судового устройства;
Гидроаппаратура - служит для управления гидроприводом и состоит из распределителей (манипуляторов), позволяющих изменять направление потока рабочей жидкости; клапанов, предназначенных для регулирования давления, скорости и объёма потока жидкости;
Гидробаки, фильтры, теплообменники, гидроаккумуляторы - служат вспомогательными устройствами.
В зависимости от вида приводного двигателя насоса гидроприводы подразделяются на:
турбогидроприводы,
дизель - гидроприводы и
электроприводы - последние нашли наибольшее распространение.
В гидроприводе используются объёмные роторные насосы и следующие разновидности гидродвигателей:
гидроцилиндры одностороннего и двустороннего действия, сообщающие выходному звену (поршню) поступательное движение;
поворотные гидродвигатели пластинчатого или винтового типа, сообщающие выходному звену (валу) вращательное движение с углом поворота менее 360°;
гидромоторы, сообщающие выходному звену (валу) вращательное движение.
Все роторные насосы могут быть использованы в качестве гидромоторов благодаря свойству обратимости, заключающейся в том, что жидкость, подводимая к насосу под давлением, приводит во вращение его ротор и вал.
Однако наибольшее распространение в гидроприводах получили аксиально-поршневые, радиально-поршневые и пластинчатые гидромоторы.
По характеру движения рабочих органов пластинчатые (шиберные) насосы относятся к роторно-поступательным.
Пневмопривод.
Пневматический привод (пневмопривод) — совокупность устройств, предназначенных для приведения в движение машин и механизмов посредством энергии сжатого воздуха. Обязательными элементами пневмопривода являются компрессор (генератор пневматической энергии) и пневмодвигатель.
Пневмопривод, подобно гидроприводу, представляет собой своего рода «пневматическую вставку» между приводным двигателем и нагрузкой (машиной или механизмом) и выполняет те же функции, что и механическая передача (редуктор, ремённая передача, кривошипно-шатунный механизм и т. д.).
Рис.53. Пневмодвигатель.
Основное назначение пневмопривода, как и механической передачи, — преобразование механической характеристики приводного двигателя в соответствии с требованиями нагрузки (преобразование вида движения выходного звена двигателя, его параметров, а также регулирование, защита от перегрузок и др.).
В общих чертах, передача энергии в пневмоприводе происходит следующим образом:
Приводной двигатель передаёт вращающий момент на вал компрессора, который сообщает энергию рабочему газу.
Рабочий газ после специальной подготовки по пневмолиниям через регулирующую аппаратуру поступает в пневмодвигатель, где пневматическая энергия преобразуется в механическую.
После этого рабочий газ выбрасывается в окружающую среду, в отличие от гидропривода, в котором рабочая жидкость по гидролиниям возвращается либо в гидробак, либо непосредственно к насосу.
В зависимости от характера движения выходного звена пневмодвигателя (вала пневмомотора или штока пневмоцилиндра), и соответственно, характера движения рабочего органа пневмопривод может быть вращательным или поступательным. Пневмоприводы с поступательным движением получили наибольшее распространение в технике.
Регулирование объемного гидропривода. Правила технической эксплуатации.
Гидроприводом называется совокупность источника энергии и устройства для ее преобразования и транспортирования посредством рабочей жидкости к приводимой машине. Гидропривод, в котором скорость его выходного звена регулируется изменением подачи насоса, либо изменением расхода через гидродвигатель, называется гидроприводом с объемным регулированием. Схема, составленная из электроприводного насоса 1 переменной подачи с ручным управлением, нерегулируемого реверсируемого гидродвигателя 2 и трубопроводов, обеспечивающих соединение их выходов и входов. Реверс вала гидродвигателя осуществляется реверсированием потока рабочей жидкости в насосе.
Рис. 54. Элементарная схема гидропривода
Насос осуществляет преобразование механической энергии электродвигателя в гидравлическую энергию потока перекачиваемой им жидкость. Гидравлическая энергия преобразуется в механическую, отдаваемую с вала гидродвигателя приводимому им в действие механизму. В рассматриваемом гидроприводе регулирование скорости на выходе осуществляется изменением подачи насоса. Регулирование скорости выходного звена возможно и путем изменения расхода через гидродвигатель. В этой схеме для реверсирования гидродвигателя используется четырехходовой трехпозиционный распределитель 3 с ручным управлением. Гидросхема такого привода открытая, поскольку необходимо обеспечить непрерывность действия насоса постоянной подачи. Для этого в схему включен бак, открытый на атмосферу.
Различия рассматриваемых гидроприводов проявляются при анализе их характеристик, графиков изменения общего кпд гп, момента на валу гидродвигателя Мгм и мощности привода Nпдв в зависимости от частоты вращения вала гидродвигателя.
Первый гидропривод характеризуется постоянством момента на валу гидродвигателя, что при увеличении частоты вращения вала приводит к увеличению мощности, и поэтому гидропривод должен иметь мощность, необходимую для создания на валу гидродвигателя наибольшего момента при наибольшей частоте его вращения.
Второй гидропривод в отличие от первого характеризуется постоянством мощности, что при изменении частоты вращения вала гидродвигателя приводит к изменению момента по гиперболической кривой. Гидропривод, выполненный по второй схеме, можно применять в грузоподъемных механизмах, он позволяет обеспечивать необходимую грузоподъемность при соответствующей скорости подъема и наименьшей мощности привода. У таких гидроприводов примерно одинаковая сложность гидрооборудования у одного вследствие конструкции насоса и его регулирующих устройств, у другого - из-за аналогичной конструкции гидромотора, но второй гидропривод имеет большую массу из-за наличия в схеме бака.
Оба гидропривода имеют примерно одинаковую экономичность и характеризуются большим диапазоном изменения частоты вращения вала гидродвигателя, поскольку у гидропривода, осуществленного по первой гидросхеме, мощность достаточна для работы на любом скоростном режиме, он имеет универсальное назначение.
В объемном гидроприводе возможно и смешанное регулирование скорости выходного звена, применением регулируемого насоса и гидродвигателя. На малой частоте вращения вала гидродвигателя регулирование осуществляется путем увеличения подачи насоса.
При сохранении момента на валу гидродвигателя неизменным, этот вид регулирования связан с увеличением мощности, снимаемой с вала приводного двигателя. На большой частоте вращения путем регулирования расхода через гидродвигатель достигается постоянство мощности и уменьшение момента на валу гидродвигателя по гиперболической кривой.
К преимуществу гидроприводов относятся:
плавное (бесступенчатое) регулирование скорости в широком диапазоне;
большое переменное усилие и моменты;
хорошая приемистость при пуске, разгоне, реверсе и остановке, способность - иметь надёжную защиту от перегрузок;
возможность применения дистанционного управления и автоматизации;
малая удельная масса (0,2-0,3 кг на 1 кВт передаваемой мощности).
Недостатком гидропривода:
Является несколько меньший (чем электропривода) КПД, ещё более снижающийся в процессе регулирования при износе узлов и деталей из-за возрастания утечек жидкости.
По числу циклов работы за один оборот различают насосы однократного и многократного действия.
Насосы однократного действия выполняют регулируемыми и нерегулируемыми, а насосы многократного действия только нерегулируемыми.
Объемный к. п. д. зависит от размеров насоса и составляет при расчетном давлении 0,7--0,9. Пластинчатые насосы однократного действия применяют в гидросистемах с небольшим давлением (до 4--5 МПа).
Их недостаток заключается в большой радиальной нагрузке на вал ротора.
Для высоких давлений применяют нерегулируемые пластинчатые насосы двукратного действия.
Применяют на судах в гидравлических рулевых машинах и гидравлических приводах палубных механизмов.
В гидравлических передачах мощности механизмам судна наиболее широкое применение получили роторно-поршневые насосы.
Роторно-поршневым насосом называют роторно-поступательный насос с рабочими органами в виде поршней или плунжеров. Различают насосы радиально-поршневые, у которых ось вращения перпендикулярна осям поршней, и аксиально-поршневые, у которых ось ротора параллельна осям поршней.
Радиально - поршневые насосы имеют высокий к.п.д. (объемный 0.96-0,98 и механический 0,80--0,95) и ресурс работы до 40 000 ч, в связи с чем их широко применяют в различных отраслях промышленности, а также на судах. Мощность отдельных радиально-поршневых насосов достигает 3000 кВт, а подача -- 500 м3ч. Они рассчитываются на номинальное давление 10--20 МПа.
Аксиально-поршневые нерегулируемые насосы с постоянным направлением потока, наклонным блоком и двойным карданом выпускаются отечественной промышленностью трех типоразмеров: Н71Н, Н140Н и Н250Н (Н -- насос, цифра -- рабочий объем, см3, Н -- нерегулируемый).
При работе на номинальном режиме они имеют до первого капитального ремонта ресурс более 5000 ч. Причем через каждые 2000 ч работы необходимо заменять уплотнительные манжеты, утечка жидкости через которые не должна превышать 0,5 см3/ч. В конце ресурса объемный к.п.д. не должен снижаться более чем на 10%. Привод насоса предусмотрен через упругую муфту. Корпус должен быть ниже уровня рабочей жидкости в системе.
Роторно-поршневые гидравлические машины широко используют в качестве гидродвигателей. Гидродвигатели используются в гидроприводах палубных механизмов.
Элементы объёмного гидропривода, рабочие жидкости, гидроаппаратура, гидролинии и гидроёмкости. Правила технической эксплуатации.
Объемным гидроприводом называется совокупность объем гидромашин, гидроаппаратуры и вспомогательных устройств, соединённых с помощью гидролиний. Предназначен для передачи энергии и преобразования движения с помощью жидкости и состоят из:
Гидромашин - гидронасосы, гидродвигатели.
Гидроаппаратуры - клапаны, дроссели, гидрораспределители.
По виду источника энергии:
насосный, т.е., рабочая жидкость подается в гидродвигатель насосом - эта система наиболее распространена,
аккумуляторный.
магистральный.
Требования к рабочим жидкостям:
малоизменяемая вязкость в диапазоне рабочих температур,
пожаро - и взрыво безопасность,
нетоксичность,
рабочие жидкости не должны разрушать резину, и иметь диэлектрические свойства,
не должны смешиваться с водой,
не должны быть сжимаемы.
(Индустриальное 20, 30-вязкость, Турбинное 22, трансформаторное, веретенное АУ, силиконовая жидкость ВТУ).
Гидропривод на судне может работать в условиях с интервалом температур от -45оС до + 45оС, а в машинных отделениях при температуре от –70оС до +80о С.
Элементы гидросистем:
Объёмный гидродвигатель - гидромашина для преобразования энергии потока рабочей жидкости, в энергию движения выходного звена. В зависимости от характера выходного звена делятся на 3 группы: гидромоторы - сообщают выходному звену неограниченное вращательное движение.
Гидроцилиндры - сообщают выходному звену неограниченное поступательное движение.
Поворотные гидродвигатели - сообщают выходному звену ограниченное вращательное движение.(<360 о) поворотный.
Гидромоторы - это роторные гидронасосы, обращенные в гидродвигатели:
аксиально - поршневые, радиально - поршневые, пластинчатые, шестеренные.
Гидродвигатели одностороннего действия, в которых поршень перемещается силой давления жидкости в одну сторону, а в другую - под действием внешних сил.;
2-х стороннего действия – телескопический - когда желаемый ход превышает установочную допустимую длину.
К объёмному гидроприводу Классификационными обществами предъявляются следующие основные требования:
гидравлические механизмы должны быть рассчитаны на прочность исходя из условий их эксплуатации;
трубопроводы гидравлических приводов должны изготовляться из стальных бесшовных труб;
гидроприводы должны иметь предохранительные клапаны;
гидропривод должен иметь клапана для выпуска воздуха.
в системе трубопроводов гидропривода необходимы фильтры;
гидропривод должен иметь штатные контрольно-измерительные приборы, контролирующие его работу.
Гидрожидкости:
В качестве рабочей жидкости в гидроприводе используется минеральное масло, обеспечивающее смазку и охлаждение узлов трения насоса и гидродвигателя. Рекомендуется наибольшее значение температуры масла при работе гидродвигателя не более 80°С.
Замена масла должна производиться после возрастания кислотного числа вдвое по сравнению с первоначальным.
В начале эксплуатационного периода гидропривода первую смену масла рекомендуется производить после 50-100 часов работы для удаления с ним продуктов интенсивного износа.
Масло с антиокислительными и антикоррозионными присадками служит около трёх лет.
Масла без присадок заменяются ежегодно.
Опыт эксплуатации гидропривода показывает, что его надёжность зависит от чистоты внутренних полостей гидрооборудования, трубопроводов и рабочей жидкости, что обеспечивается промывкой гидропривода от технологических загрязнений при его сборке и заполнении чистой рабочей жидкостью.
Анализ масла сдается каждые 3 месяца в независимую лабораторию на берегу, методом отбора из системы примерно = 100 – 150 мл/л в пластиковую бутылку со спец. этикеткой и передается через агента в порту для отсылки в лабораторию. Данное действие обязательно согласно требованию Кодексу МКУБ.
Анализ причин отказов и нарушений в работе гидропривода показывает:
Что это происходит из-за насыщения рабочей жидкости воздухом.
Наличие воздуха в гидроприводе приводит к усилению ценообразования, к развитию кавитации, к коррозии деталей, снижению быстродействия и нарушению точности его работы.
Пена в гидроприводе при резком изменении нагрузки приводит к возникновению скачкообразного перемещения исполнительного механизма.
Для устранения вредного влияния воздуха необходимо строгое выполнение условий снижения его количества в гидросистеме.
