Фильтрация топлив и масел Фильтры грубой очистки.

Механическое выделение плотных частиц примесей из топливных и масляных систем осуществляют посредством фильтров грубой и тонкой очистки.

Фильтров грубой очистки.

Сетчатый фильтр (страйнер) обычно является фильтром грубой очистки. Он при­меняется для удаления крупных частиц из топлив и масел. Эти фильтры монтируются как полнопоточные спаренные установки, одна из которых является резервной.

Фильтр грубой очистки обычно представляет собой сетку или набор плотно упакованных металлических пластин или проволочных спиралей, которые эффективно задерживают крупные частицы и пропускают только самые мелкие. Фильтр грубой очистки обычно устанавливается на всасывающей линии насоса. Фильтр следует очищать периодически или тогда, когда разница давлений до и после фильтра становится недопустимой. Там, где условия всасывания критические, фильтр грубой очистки монти­руют на линии нагнетания насоса. Когда очищают один рабочий фильтр, то включают в работу другой резервный фильтр посредст­вом переключения клапанов или рукояток, чтобы масло в период очистки фильтра продолжало циркулировать в системе. Частицы грязи, скапливающиеся снаружи фильтрующего элемента или сет­ки, могут быть удалены сжатым воздухом или очищены. Фильтр следует очищать немедленно после выключения из системы, затем его собирают и подготавливают к работе.

В системах смазки часто используются магнитные фильтры, которые собирают все металлические частицы, циркулирующие в системе вместе с маслом. Для облегчения очистки магнит по­мещен внутри кожуха или сетчатого каркаса.

Фильтров тонкой очистки.

Эти фильтры применяются для уда­ления самых мелких частиц. Фильтры спаренные, как и фильтры грубой очистки. Тонкая очистка топлив и масел производится непосредственно перед тем, как топливо вступает в соприкосно­вение с прецизионными деталями дизеля (топливные насосы и форсунки), а смазочное масло — перед поступлением в подшип­ники. Фильтры тонкой очистки яв­ляются полнопоточными установка­ми, которые очищают все масло и топливо, используемое в дизеле. В качестве фильтрующего мате­риала в этих фильтрах приме­няются натуральные или синтетиче­ские волокна, суконный фетр (вой­лок) или бумага. Фетровый фильтр тонкой очистки показан на рис.45. Стальная перегородка разделяет стальной резервуар на верхнюю и нижнюю камеры.. Загрязненное топливо или масло поступает в верхнюю камеру и проходит через фильтрующий элемент. Затем очищенный продукт (топливо или масло) опускается вниз по цент­ральной трубе в нижнюю камеру и выходит из фильтра. Как пока­зано на рис.45, в фильтре на центральной трубе может быть уста­новлен магнитный фильтр.

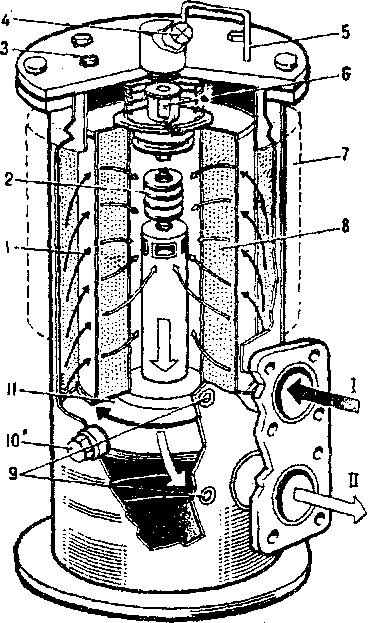

Рис.45.Фильтр тонкой очистки.

1 — направление движения очищаемого нефтепро­дукта; 2 — магнитный фильтрующий элемент; 3 — вентиляционная пробка; 4— индикатор работы фильтра; 5 — ручка для подъема; 6 — байпасное устройство (только для фильтров, предназначен­ных для очистки смазочного масла); 7 — рубашка для парового подогрева; 8 — фильтрующий фет­ровый элемент (патрон); 9 — патрубки для раз­ных давлений; 10 — корпус спускного устройства. II — разделительная плита (перегородка); /под­вод нефтепродукта//отвод очищенного нефте­продукта нижнюю камеры.

На этом же рисунке схематично показан перепускной пружинный клапан (только для фильтров, предназна­ченных для фильтрации масла).

Клапан служит для того, чтобы поток масла не забивал (не блокировал) фильтрующий элемент. Показанный на рис. 45 фильтрующий клапан (элемент) по конст­рукции является съемным для очистки и замены. Есть конструкции фильтрующих элементов, "у которых можно производить очистку фильтра без разборки путем подачи сжатого воздуха в направле­нии, противоположном потоку топлива или масла. Фильтр, пока­занный на рис. 45 является одним из двух спаренных фильтров» которые попеременно включаются в работу.

Вопросы для самопроверки:

1.В чём разница между пурификацией и кларификацией?

2.Перескажите процесс запуска топливного сепаратора.

3.Почему нужно подогревать масло перед сепарацией?

4.Расскажите процесс чистки топливного сепаратора.
