Роторно - винтовые насосы

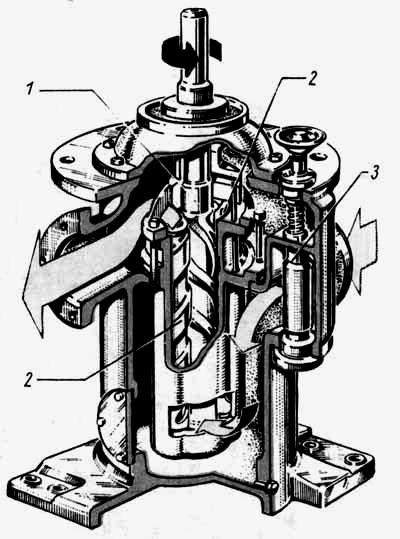

Рис. 25. Винтовой насос. 1 — ведущий вал; 2 — ведомые винты; 3 — предохранительно-перепускной клапан.

Эксплуатация роторных насосов (пуск и работа насоса, неполадки в работе насоса). Правила технической эксплуатации.

Перед пуском насоса производят следующие операции:

1. Осматривают насос и его привод;

2. Насос заливают перекачиваемой жидкостью;

3. Открывают приёмный и напорный клапаны на трубопроводе;

4. Открывают арматуру на трубопроводах;

5. Запускают приводной двигатель.

ВНИМАНИЕ! Пуск насоса при закрытом нагнетательном клапане категорически запрещён.

Во время работы насоса следят за показаниями:

1. вакуумметра на приёмном патрубке;

2. манометра на нагнетательном патрубке;

3. амперметра приводного электродвигателя;

4. состоянием сальников и соединительной муфты.

Насос не обеспечивает напора и подачи:

1. Подсос воздуха в приёмном трубопроводе или через сальник;

2. Засорена сетка приёмного фильтра;

3. Нарушена регулировка перепускного (предохранительного) клапана (при ослаблении его пружины жидкость перепускается из нагнетательной во всасывающую полость);

4. Большие зазоры в радиальном и торцевых, направлениях и в зацеплении.

Насос греется или потребляет завышенную мощность:

1. Повышенное давление нагнетания;

2. Имеются механические повреждения в роторе;

3. Нарушены зазоры в зацеплении роторов.

Остановка насоса.

Остановить приводной двигатель. Закрыть напорный и приёмный клапаны.

Для высоких давлений применяют нерегулируемые пластинчатые насосы двукратного действия. Применяют на судах в гидравлических рулевых машинах и гидравлических приводах п алубных механизмов.

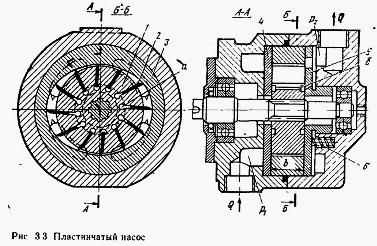

Рис. 26. Пластинчатый насос.

ПЛАСТИНЧАТЫЕ НАСОСЫ

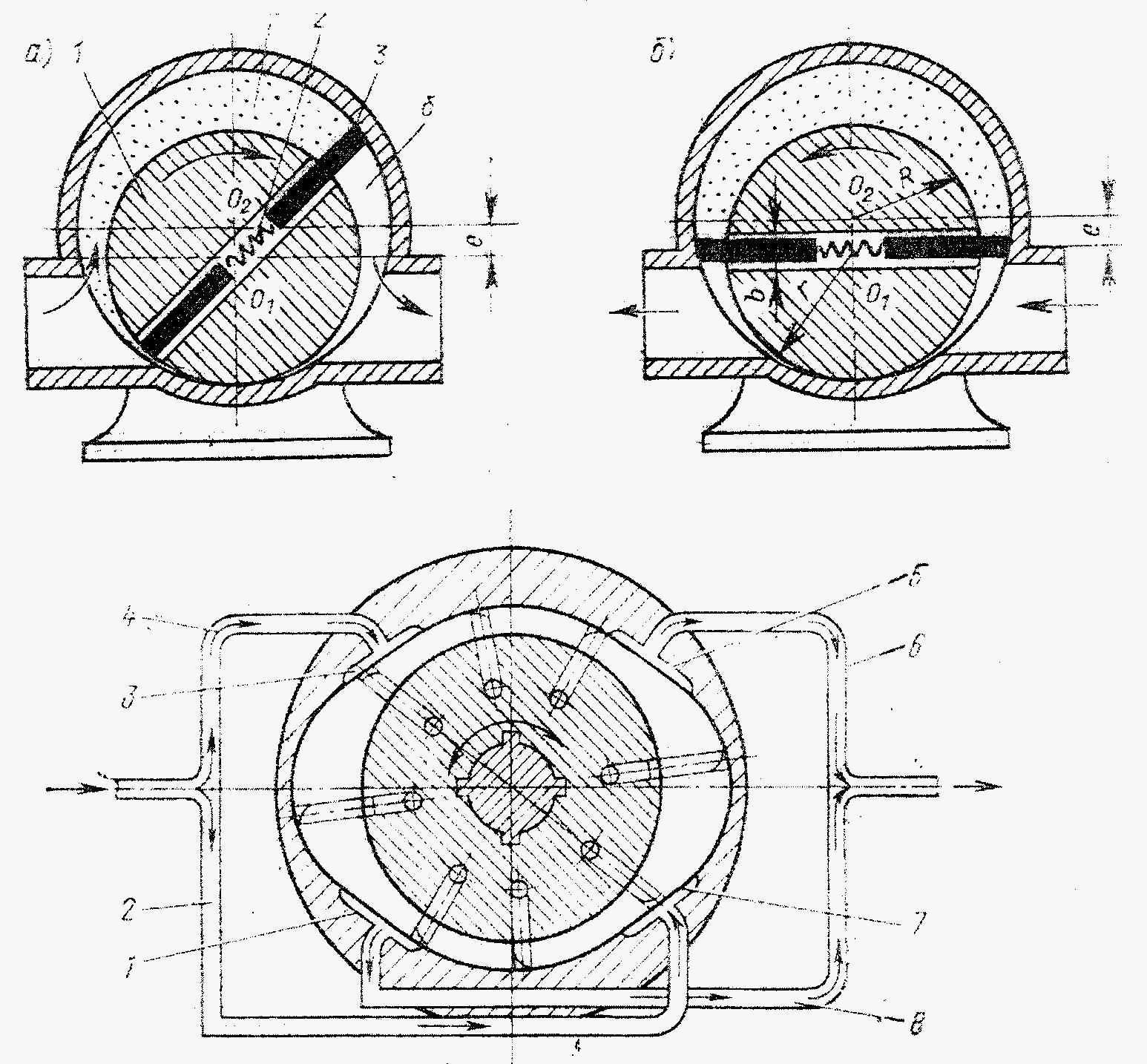

Пластинчатые насосы (простейшая схема рис. 26). В корпусе насоса однократного действия (рис. 26.а и 26.6) с эксцентриситетом вращается двухпластинчатый ротор 1. Пластины 3 размещены в сквозном пазу ротора и прижимаются к корпусу пружинами 2. При вращении ротора пластины образуют с ротором и корпусом две полости: всасывающую и нагнетательную. Полости постоянно разобщены благодаря плотному прилеганию ротора к корпусу за счёт эксцентриситета. Для увеличения равномерности подачи насосы выполняются с большим числом пластин. Изменение направления потока осуществляется изменением направления вращения ротора. Насосы применяются главным образом в гидравлических системах.

Основные характеристики пластинчатых насосов:

Подача = Q _н м³/ час ,0,3 –50

Напор =H _н м вод. ст, до 70

Высота всасывания Рв, м. вод.ст. (МПа) , до 6,5 (0,65)

Частота вращения n_н, об/мин ,до 3000

Роторно-поршневые насосы

В гидравлических передачах мощности механизмам судна наиболее широкое применение получили роторно-поршневые насосы.

Роторно-поршневым насосом называют роторно-поступательный насос с рабочими органами в виде поршней или плунжеров. Различают насосы радиально-поршневые, у которых ось вращения перпендикулярна осям поршней, и аксиально-поршневые, у которых ось ротора параллельна осям поршней.
