4. Пожарные Насосы

Применяются в качестве установок, обеспечивающих пожаробезопасность на танкерах, перевозящих сжиженный природный газ, а также на танкерах, переоборудованных под хранилища в районах нефтепромыслов и под производственные мощности Производитель Ellehammer

Как правило, используются в качестве резервных систем, которые дублируют кольцевые системы пожаротушения, когда 3-4 аварийных пожарных насоса  не дают упасть давлению воды в случае отказа основной системы.

Аварийные пожарные насосы  комплектуются электрическими или дизельными двигателями. Ассортимент таких насосов весьма велик: от насосов с 4-цилиндоровым двигателем, развивающим мощность 120 л.с., которые перекачивают 70 м3 в час - до огромных агрегатов с 12-цилиндровым двигателем, емкостью 38 литров, развивающим мощность 1400 л.с., которые способны перекачивать более 2000 м3 в час под давлением 12 бар.

Пожарные насосы и их кингстоны должны располагаться на судне в отапливаемых

помещениях ниже ватерлинии, насосы должны иметь самостоятельные приводы и подача каждого стационарного насоса должна быть не менее 80 % полной подачи, поделенной на число насосов системы, но не менее 25 м3/ч. Насосы пожарной системы не должны использоваться для осушения отсеков, в которых хранились нефтепродукты или остатки других горючих жидкостей.

Стационарный пожарный насос можно использовать на судне и для других целей, если другой насос находится в постоянной готовности к немедленному действию по тушению пожара Общая подача стационарных насосов должна быть увеличена, если они одновременно с пожарной системой обслуживают другие системы пожаротушения. При определении этой подачи необходимо учитывать давление в системах. Если давление в подключаемых системах выше, чем в пожарной системе, подачу насоса необходимо увеличивать из-за увеличения расхода через пожарные стволы при повышении давления. Стационарный аварийный пожарный насос обеспечивается всем необходимым для работы (источниками энергии для его привода, приемными кингстонами) при выходе из строя основных насосов и подключается к системе судна. В случае необходимости он обеспечивается устройством для самовсасывания.

Аварийные насосы располагают в отдельных помещениях, а аварийные насосы с дизельным приводом обеспечиваются топливом на 18 ч работы. Подача аварийного насоса должна быть достаточной для работы двух стволов с наибольшим диаметром насадки, принятым для данного судна, и не менее 40% общей подачи насосов, но не менее 25 м3/ч.

Билет №17

1. Вплив профілю лопаті робочого колеса на напір відцентрового насоса.

2. Система накопичування, збереження, інсінерація та видалення нафтових шламових залишків на інші спорудження. Конструкція, принцип дії, Вимоги Регистра ПТЕ.

3. Характеристика відцентрового насоса і трубопроводу.

4. МАРПОЛ 73/78. Додаток №6. Ціль, призначення.

1. Влияние профиля лопастей на напор.

Рассмотрим на схеме изменение величин скоростей на выходе жидкости из рабочего колеса в зависимости от направления профиля лопатки (рис. 9).

Направление вращения колеса по часовой стрелке.

Цифрой I обозначена лопатка, загнутая назад, цифрой II - лопатка, направленная вдоль радиуса и цифрой III - лопатка, загнутая вперёд. Как видно из схемы, вектор абсолютной скорости перекачиваемой жидкости C2 при выходе её из колеса тем больше, чем больше угол профиля β2, что соответствует профилю лопатки, загнутой вперёд.

Поэтому теоретический напор насоса Н t ∞ с таким профилем будет наибольшим.

Мощность, необходимая для вращения рабочего колеса с таким профилем лопаток, так же будет наибольшей:

Nн = m*g*Ht ∞

Гидравлические сопротивления, возникающие при отрыве жидкости от лопасти, из-за действия больших центробежных сил инерции, увеличивают напряжения в материале рабочего колеса, поэтому центробежные насосы перекачивания жидкости делают с лопатками загнутыми назад. У насосов перекачивающих газы, лопатки загнуты вперёд, так как абсолютное гидравлическое сопротивление небольшое.

2. Инсинераторы (утилизаторы) предназначены для сжигания всех видов бытового мусора, и отходов, загрязненных нефтепродуктами, включая редкие отходы с содержимым воды до 30 %.  Процесс сжигания происходит при температуре 1100С, при этом выбросы вредных веществ в воздух не превышают установленных санитарных норм.

На инсинераторах применена специальная огнеупорная футеровка, которая обеспечивает надежную эксплуатацию их на срок не меньше 10000 часов.

 Инсинераторы комплектуются дымососами и агрегатом для подготовки редких отходов для сжигания.

Судовые инсинераторы служат для сжигания твердых бытовых отходов, а также для сжигания шлама (sludge) - отходов жизнедеятельности машинного отделения.

Особенно актуально применение инсинераторов на судах, совершающих длительные рейсы и не имеющих возможности регулярно сдавать отходы соответствующим портовым службам.

Судовые инсинераторы являются настоящей находкой и поистине экономичным приобретением для дальнорейсовых судов, у которых нет возможности утилизировать отходы надлежащим способом.

Отходы сжигаются путем прохождения 2 стадий:

• сушка и

• сжигание.

Пока мусор/отходы высушиваются – экономится топливо. Именно для этого в печах устанавливают колосниковые решетки и подачу воздуха.

Для более быстрого процесса высушивания необходимо учесть следующие детали:

• Распределение влаги в пределах массы отходов

• Температура в зоне горения

• Размер частиц отходо

• На стадии сжигания топку инсинератора разогревают до температуры 500С. Испаряющиеся газы поступают вверх или в камеру дожига (которую можно установить по желанию заказчика). Сами отходы, превратившиеся в твердый остаток сгорают до состояния пепла/золы.

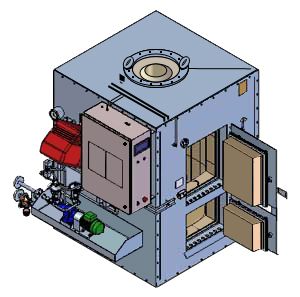

• Корпус судового инсинератора выполнен из высокопрочной стали. Футеровка - из огнеупорных кирпичей, образующих камеру сжигания.

Стандартная комплектация - цилиндрической формы, но наша компания изготавливает и монтирует инсинераторы и инсинераторные установки по чертежам заказчика.

Эксплуатация судового инсинератора.

Пуск инсинератора осуществляется с автоматического пульта управления.

Подача отходов прекращается при температуре 1100 ºС. Продолжительность цикла горения регулируется датчиком времени. Подача отходов происходит вручную/механическим способом. Объем загрузки рассчитывается индивидуально. В стандартной комплектации мы предлагаем модели инсинераторов и крематоров КР100, КР 300, КР 500 и КР1000, где цифровая маркировка обозначает допустимый объем.

Удаление золы производится после 4-5 циклов сжигания. Зольный остаток может использоваться в качестве строительных нужд, или на удобрения.

Утилизируя судовые отходы подобным образом, вы не создаете проблем загрязнения мировых водных ресурсов.

3. Характеристики центробежного насоса. Регулирование подачи центробежного насоса

Графическое изображение взаимосвязи параметров насоса (Q и Н), называется характеристикой насоса. Характеристики строят в системе координат Q-Н.

Рассмотрим изображённые на графике (рис. 10) характеристики, при постоянной угловой скорости (при постоянном числе оборотов приводного двигателя).

Графическое изображение взаимосвязи параметров насоса.

Прямыми линиями изображены теоретические характеристики для колёс с разными профилями лопастей:

• радиального профиля;

• лопатками загнутыми вперёд;

• лопатками загнутыми назад.

Действительные характеристики (кривые 4, 5) учитывают потери напора, обусловленные гидравлическими сопротивлениями в насосе, будут иметь кривизну.

Характеристика трубопровода (кривая 6) показывает зависимость между напором, затрачиваемым на преодоление возникающих гидравлических сопротивлений и расходом жидкости, протекающей по трубопроводу. Линия характеристики трубопровода - парабола, так как зависимость между потерей напора и расходом квадратичная.

Ордината Нст - напор насоса при закрытом нагнетательном клапане (статический напор).

Ордината Нs - потенциальный полезный напор в конце трубопровода.

Точкой К, находящейся на пересечении характеристик насоса и трубопровода, обозначен рабочий режим, при котором расход жидкости по трубопроводу и подача насоса равны, когда весь напор, создаваемый насосом идёт на преодоление гидравлических сопротивлений трубопровода.

Анализируя работу насосной установки: во всех режимах её работы, делаем следующие выводы:

1. Если показатели её работы (Q и Н) находятся слева от рабочей точки К, то создаваемый насосом напор больше напора необходимого для преодоления гидравлических сопротивлений трубопровода, поэтому жидкость на выходе из трубопровода имеет избыточное давление.

2. Если показатели её работы (Q и Н) находятся справа от рабочей точки К, то создаваемый насосом напор будет меньше возникающих гидравлических потерь в трубопроводе, т. е. данный насос не удовлетворяет работе на данный трубопровод.
