2.5 Выбор монтажного крана.

Марку крана подбирают по техническим характеристикам, приведенным в справочниках, удостоверяющими расчетными данными.

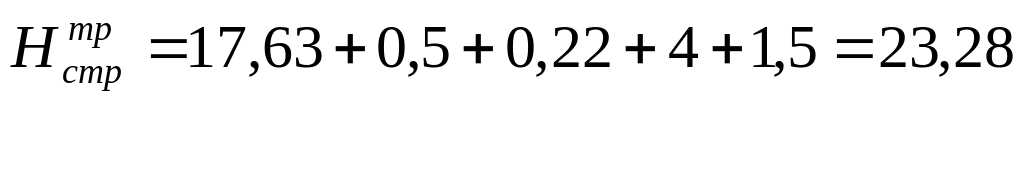

Минимальное требуемое расстояние от уровня стоянки крана до верха стрелы , м, определяем по формуле ([1] с.158):

, (1)

где - превышение опоры монтируемого элемента над уровнем стоянки крана, м ;

- запас на высоте, м;

- высота элемента в монтируемом положении, м;

- высота строповки;

- высота полиспаста в стянутом положении.

Наименьший вылет стрелы , м, определяют по формуле ([1]с.160):

(2)

где е – половина толщины стрелы, (е = 0,5 м);

с– минимальный зазор между стрелой и конструкцией, (с=1 м);

d– расстояние от центра тяжести до края элемента, (d=1,5 м);

h_ш– расстояние от стоянки крана до оси поворота стрелы, (h_ш =1,5 м).

Тогда наименьшая необходимая длина стрелы , м ([1]с.160):

(3)

По расчетным данным принимаем кран КС53-63

2.6 Расчет состава комплексной бригады.

Продолжительность работы бригады определяется по продолжительности работы крана.

Т_кр=(8,05+1,67+0,18)/1,15=8,06

Т_кр=8,06/8≈1 день

Таблица -12 Распределение трудоемкости по разрядам

Работа	Общая трудоемкость Чел.-ч	Разряды
		2-й	3-й	4-й	5-й	6-й
Монтаж фундаментных блоков	193,2	64,4	64,4	64,4
Монтаж плит перекрытия	53,8	13,45	26,9	13,45

Окончание таблицы 12

Работа	Общая трудоемкость Чел.-ч	Разряды
		2-й	3-й	4-й	5-й	6-й
Монтаж лестничных маршей	5,6	1,9	1,9	1,9
Итого	252,6	79,75	93,2	79,75

Распределив трудоемкость по разрядам, приступают к расчету состава бригады.

Таблица – 13 Расчет численно-квалификационного состава бригады

Профессия	Разряд	Затраты труда		Затраты труда с выполнением нормы на 115%	Количество человек
		Чел.-ч	Чел.-дни		расчетное	принятое
Монтажник	6
	5
	4	79,75	10	8	8	8
	3	93,2	11	9	9	9
	2	79,75	10	8	8	8
Итого						25

При правильном выборе бригады средний разряд рабочих не должен превышать средний разряд работ

Таблица-14 Средний разряд работы Таблица – 15 Средний разряд рабочих

Разряд	Расчетное количество рабочих	Произведение разряда на число рабочих		Разряд	Принятое количество рабочих	Произведение разряда на число рабочих
4	8	20		4	8	20
3	9	27		3	9	27
2	8	20		2	8	20
Итого:		67		Итого:		67
