2.4 Розробка маршруту механічної обробки деталі
Таблиця 2.5 – Технологічний маршрут
№
|
Найменування операції |
Обладнання |
Операційний ескіз |
1 |
Заготовча |
Гідропрес |
|
005 |

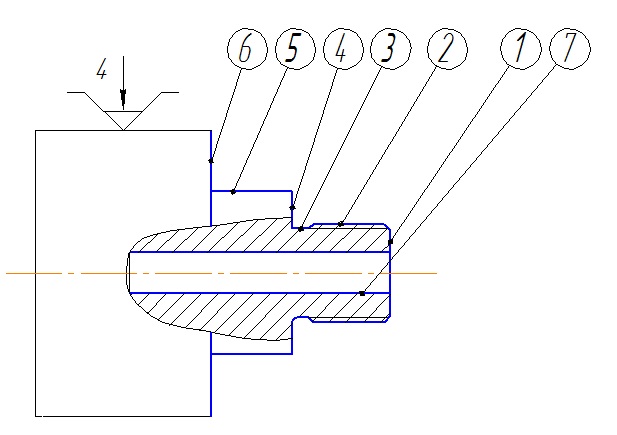

Токарна з ЧПК 1. Підрізати торець 1 та уступи 4, 6 попередньо, точити поверхні 2, 5 попередньо 2. Точити канавку 3 3. Точити поверхні 2, 5 остаточно 4. Нарізати різьбу на поверхні 2 5. Свердлити отвір 7 |
16А20Ф3С39 |
|
010 |
Токарна з ЧПК 1. Підрізати торець 9 попередньо 2. Розточити отвір 8 попередньо, підрізати уступ 16 3. Розточити отвір 8 остаточно 4. Розточити канавку 10 5. Нарізати різьбу на поверхні 8 |
16А20Ф3С39 |
|
Продовження таблиці 2.5
015 |
Горизонтально – фрезерна 1. Фрезерувати шестигранник 11 |
6Р81 |
|
020 |

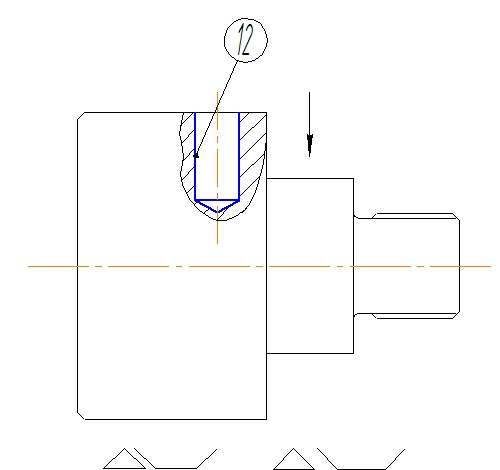

Вертикально – свердлильна 1. Свердлити отвір 12 |
2М112 |
|
025 |
Круглошліфувальна 1. Шліфувати поверхню 5 |
3М151 Різьбова втулка |
|
030 |
Мийна |
Мийна машина |
|
045 |
Контрольна |
Стіл ВТК |
|
2.5 Характеристика обладнання, що застосовується у технологічному маршруті
Операції 005, 010 – Токарна з ЧПК
Токарний верстат з ЧПК мод. 16А20Ф3С39:
Найбільший діаметр заготовки, що обробляється над станиною……………………………………………… над супортом, мм………………………………………… |
320 200 |
Найбільший діаметр прутка, що проходить через отвір в шпинделі………………………………………………… |
55 |
Найбільший діаметр заготовки, що обробляється……… |
750 |
Найбільша довжина деталі, що встановлюється в центрах ……………………………………………………. |
1000 |
Частота
обертання шпинделя, хв |
20-2500 |
Число швидкостей шпинделя……………………………. |
24 |
Найбільший ход супорта: Поздовжнє…………………………………………………. Поперечне………………………………………………….. |
210 905 |
Швидкість холостого ходу супорта, мм/хв. Поздовжнього…………………………………………… поперечного ………………………………………………. |
15000 7000 |
Габаритні розміри: Довжина………………………………………………….. Ширина…………………………………………………… Висота……………………………………………………… |
3700 5110 2100 |
Маса, кг…………………………………………………….. |
4000 |
………………………
Операція 015 – Горизонтально – фрезерна
Горизонтально фрезерний верстат 6Р81:
Клас точності ………………………………………………… |
Н |
Довжина робочої поверхні стола, мм……………………….. Переміщення стола X, Y, Z………………………………… поперечне .…………………………………………………… |
250 630, 200, 360 0,05-1,5 |
Відстань від торця шпинделя до стола, мм…………………. Найбільший вихід гільзи шпинделя, мм……………………. Відстань від осі поворотного шпинделя до вертикальних направляючих, мм |
50…140 60 285 |
Потужність головного приводу , кВт……………………….. Межі частот обертання шпинделя, об/хв…………………… |
7,5 40…2000 |
Габарити верстата, мм……………………………………… Вага, кг………………………………………………………… |
1470х1975х1940 2360 |
Операція 020 – Вертикально свердлильна
Вертикально свердлильний верстат мод. 2М112:
Діаметр свердлення, мм…………………………………………… |
до 12 |
Виліт шпинделя від колони, мм………………………………….. |
190 |
Відстань від торця шпинделя до робочої поверхні столу, мм….. |
400 |
Хід шпинделя, мм………………………………………………….. |
100 |
Розміри робочої поверхні столу, мм……………………………… |
250х250 |
Кількість швидкостей шпинделя………………………………….. |
5 |
Частота обертів шпинделя, об. / хв………………………………. |
450 ... 4500 |
Потужність головного приводу, кВт……………………………... |
0,55 |
Напруга мережі, В…………………………………………………. |
380 |
Габаритні розміри, мм……………………………………………... |
770х370х950 |
Маса, кг……………………………………………………………... |
120 |
Операція 025 – Круглошліфувальна
Куглошліфувальний верстат 3М151:
Найбільший розмір заготовки, що обробляється: діаметр……………………………………………………………… довжина…………………………………………………………...... |
200 700 |
Найбільший діаметр шліфування: зовнішній…………………………………………………………... внутрішній………………………………………………………… |
700 - |
Висота центрів над столом………………………………………... |
125 |
Найбільше поздовжнє переміщення столу……………………… |
705 |
Швидкість швидкого переміщення столу, м/хв…………………. |
0,05-5 |
Частота обертання шпинделя, об/хв…………………………… |
50-500 |
Найбільший розмір шліфувального круга зовнішній діаметр…………………………………………………. висота……………………………………………………………… |
600 100 |
Потужність електродвигуна, кВт………………………………… |
10 |
Габаритні розміри: довжина…………………………………………………………… ширина…………………………………………………………….. висота………………………………………………………………. |
4605 2450 2170 |
Маса, кг…………………………………………………………….. |
5600 |
