I. Изучение влияния свойств рабочих жидкостей на гидравлические параметры схемы

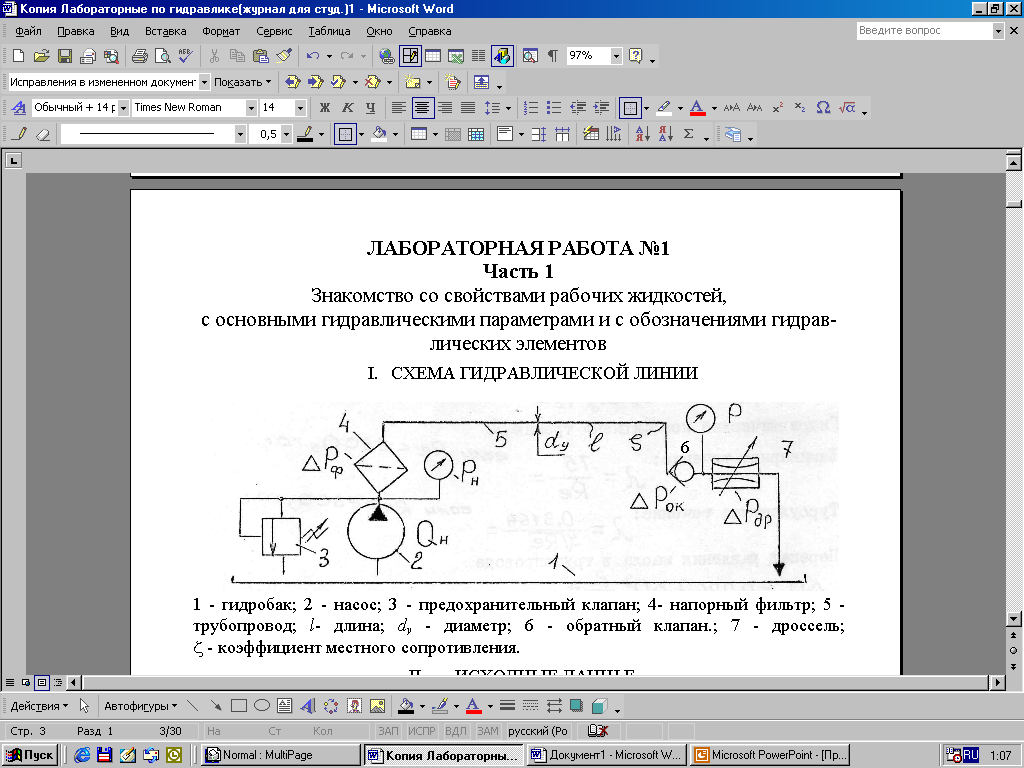

Схема гидравлической линии:
1 - гидробак; 2 - насос; 3 - предохранительный клапан; 4- напорный фильтр; 5 - трубопровод; l- длина; dy - диаметр; 6 - обратный клапан.; 7 - дроссель; - коэффициент местного сопротивления.
Исходные даннье
Марка масла ; плотность масла = кг/м3; кинематическая вязкость
50 = см2/с; показатель nt = ; температура масла tм = С; модуль упругости масла Eм = МПа; давление насоса рн = МПа; класс точности манометра К = %; условный диаметр трубопровода dy = мм; коэффициент местного сопротивления = ; длина трубопровода l = м; коэффициент расхода дросселя = 0,75; стандартные перепады давлений на фильтре рф*= 0,3 МПа; на обратном клапане рок*= 0,25 МПа; стандартные расходы: Qф*= л/мин; Qок*= л/мин; расход масла в трубопроводе:
Q = л/мин.
III. Алгоритм расчета
1. Кинематическая вязкость масла при tм
.
2. Кинематическая вязкость по международному стандарту
.
3. Динамическая вязкость масла
.
Сжимаемость масла при рн
.
Площадь поперечного сечения трубопровода
.
Скорость масла в трубопроводе υ
.
Число Рейнольдса для движения масла в трубопроводе
.
Гидравлический коэффициент трения
ламинарное
течение: если Re<2300,
то
турбулентное
течение: Re>2300,
то
Перепад давления масла в трубопроводе
.
Перепад давления в местном сопротивлении
.
Перепад давления в фильтре
.
Перепад давления в обратном клапане
.
Перепад давления в дросселе, измеряемый манометром
.
Требуемая площадь дроссельного отверстия
.
15. Погрешность измерения давления перед дросселем
(МПа).
Таблица результатов расчета
t |
t |
V |
|
Re |
|
pтр |
pм |
pф |
pок |
pдр |
др |
δр |
|
Па·c |
% |
|
- |
- |
МПа |
МПа |
МПа |
МПа |
МПа |
мм2 |
МПа |
|
|
|
|
|
|
|
|
|
|
|
|
|
ЛАБОРАТОРНОЕ ИССЛЕДОВАНИЕ №1. Часть 2
Знакомство с обозначениями и назначением элементов гидропневмоприводов.
Силовая часть гидропневмоприводов
К ней относятся объёмные насосы и компрессоры. Предназначена для преобразования механической энергии в гидромеханическую или пневмомеха-ническую энергию жидкости или газа под давлением.
|
- жидкость |
|
- газ |
|
- регулирование параметра |
|
- насос нереверсивный, нерегулируемый; |
||||
|
- насос реверсивный, нерегулируемый; |
||||
|
- насос нереверсивный, регулируемый; |
||||
|
- насос реверсивный, регулируемый; |
||||
|
- компресcор для сжатия газа. |
