8.8 Расчет освещения

• Расчет и подбор источников света для рабочего освещения (2 лк) строительной площадки как приложения VBA для AutoCAD.

• Задать строительную площадку можно как на чертеже, так и численно.

• Результаты расчетов выдаются в виде текстового документа (txt -файл).

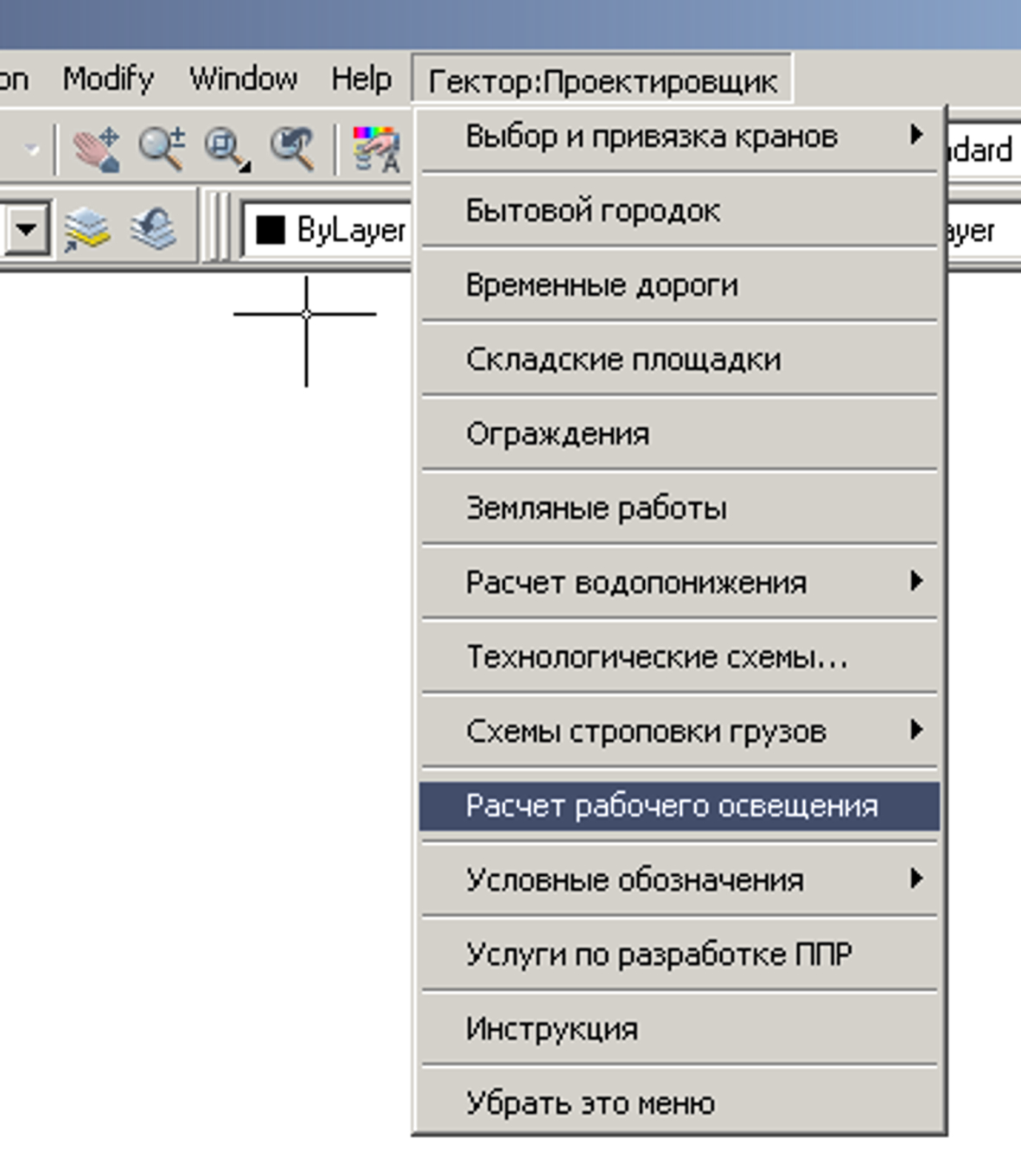

В главном меню Гектор:Проектировщик (AutoCAD) находится пункт «Расчет освещения».

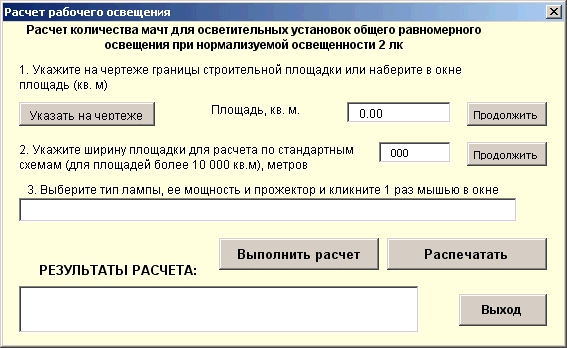

В окне модуля надо ввести одним из двух способов площадь строительной площадки.

В зависимости от размера строительной площадки два варианта расчета:

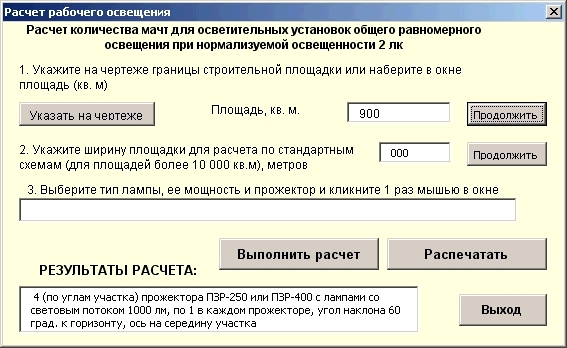

Для указанной на чертеже строительной площадки высвечивается площадь, либо просто вводится площадь, затем нажимаем верхнюю клавишу продолжить.

Для площади <10 000 кв.м. Результат появляется сразу.

Если площадь > 10 000 кв.м, курсор переходит в окно, где надо указать ширину площадки

Для расчета по типовым схемам расположения мачт.

Указав ширину, нажимаете нижнюю кнопку «Продолжить».

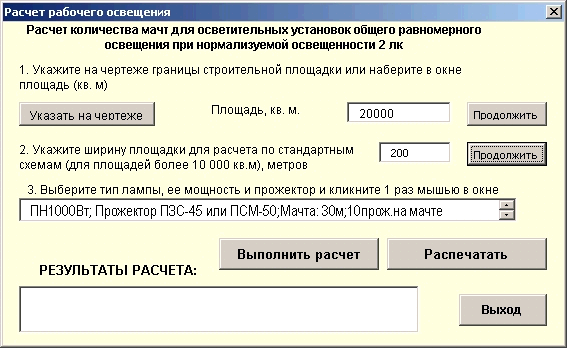

Высвечивается список мачт с прожекторами для данной ширины участка.

Выбираем нужный прожектор.

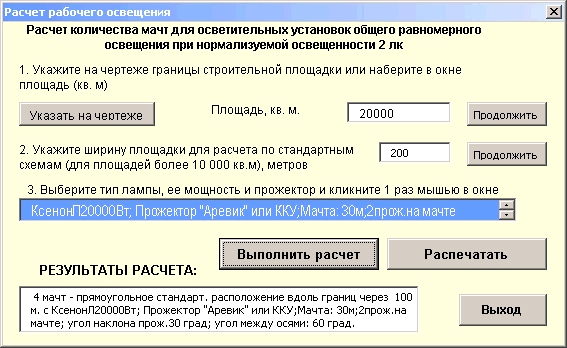

Нажимаем кнопку «Выполнить расчет».

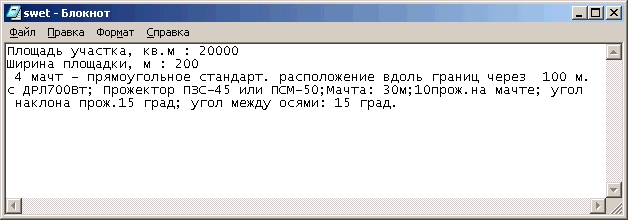

Полученный результат можно распечатать.

8.9 Временные дороги

• Вычерчивание дороги с учетом масштаба чертежа.

• Расчет и выполнение нормативного закругления при повороте дороги.

• Демонстрация при вычерчивании зоны отчуждения на каждом отрезке дороги и возможность динамического редактирования последних звеньв.

• Комплект конструктивных схем различных типов дорог, используемых на строительной площадке с базой данных по материалам.

• Расчет и распечатка потребности в материалах по каждой выполненной с помощью модуля дороге.

• Методические материалы по планированию временных дорог на строительной площадке.

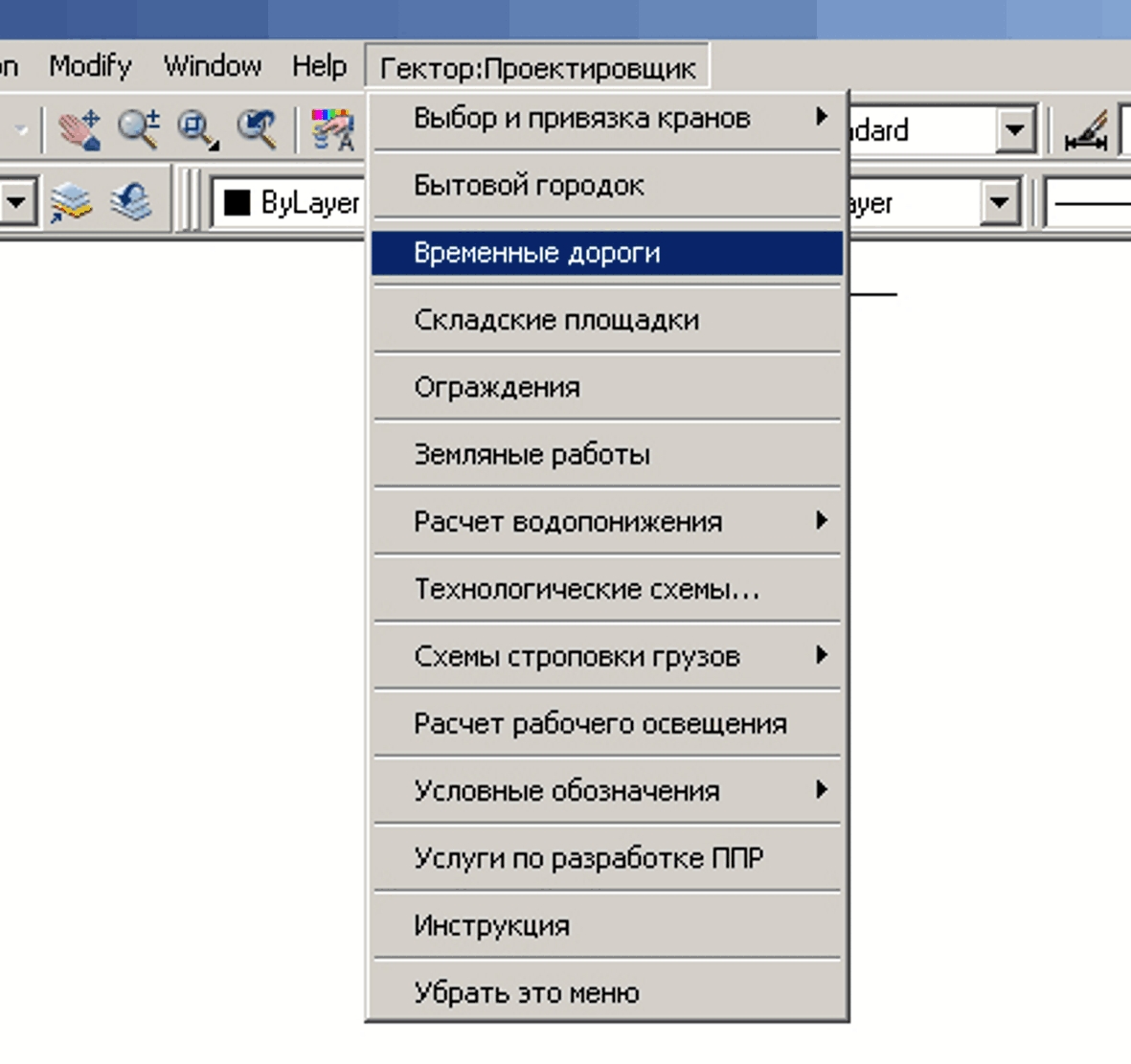

В меню «Гектор : Проектировщик» в AutoCAD находится пункт «Временные дороги».

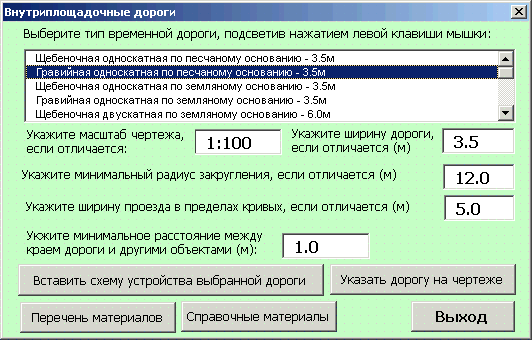

В главном окне выберите тип дороги и изме-ните параметры, если небходимо. Теперь можно «Указать дорогу на чертеже».

Для выбранного типа дороги можно «Вставить схему устройства…» в виде блока в чертеж.

При вычерчивании показаны: средняя указываемая пользователем линия (1), контур самой дороги (2) и зона отчуждения (3).

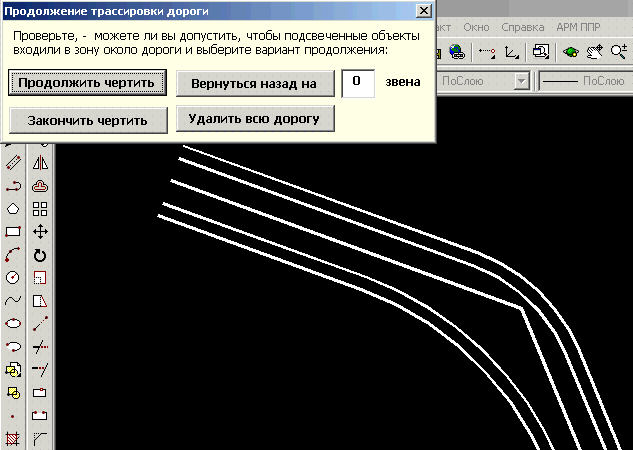

При вычерчивании очередного звена надо нажать одну из предложенных кнопок.

Пример чертежа дороги. В начале проставляется номер (1) дороги, по которому она идентифицируется в распечатке расходных материалов.

Повороты уширены (2) согласно нормам.

В текстовых файлах можно посмотреть и распечатать «Перечень материалов» для всех дорог, выполненных с помощью данного модуля в данном чертеже, и «Справочные материалы».

8.10 Схемы строповки грузов

• Выбор грузозахватных приспособлений в соответствии с нормативами.

• Варианты разгрузки и монтажа строительных грузов.

• Автоматическое вычерчивание схем строповок.

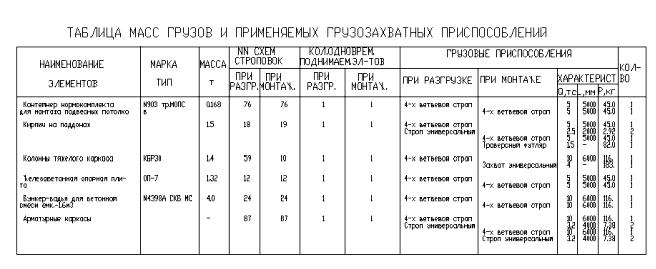

• Формирование таблицы масс грузов и ГЗП.

• Формирование таблицы перечня ГЗП и тары.

• Вставка в чертеж текста стандартного примечания.

• Обширная база изображений схем строповок.

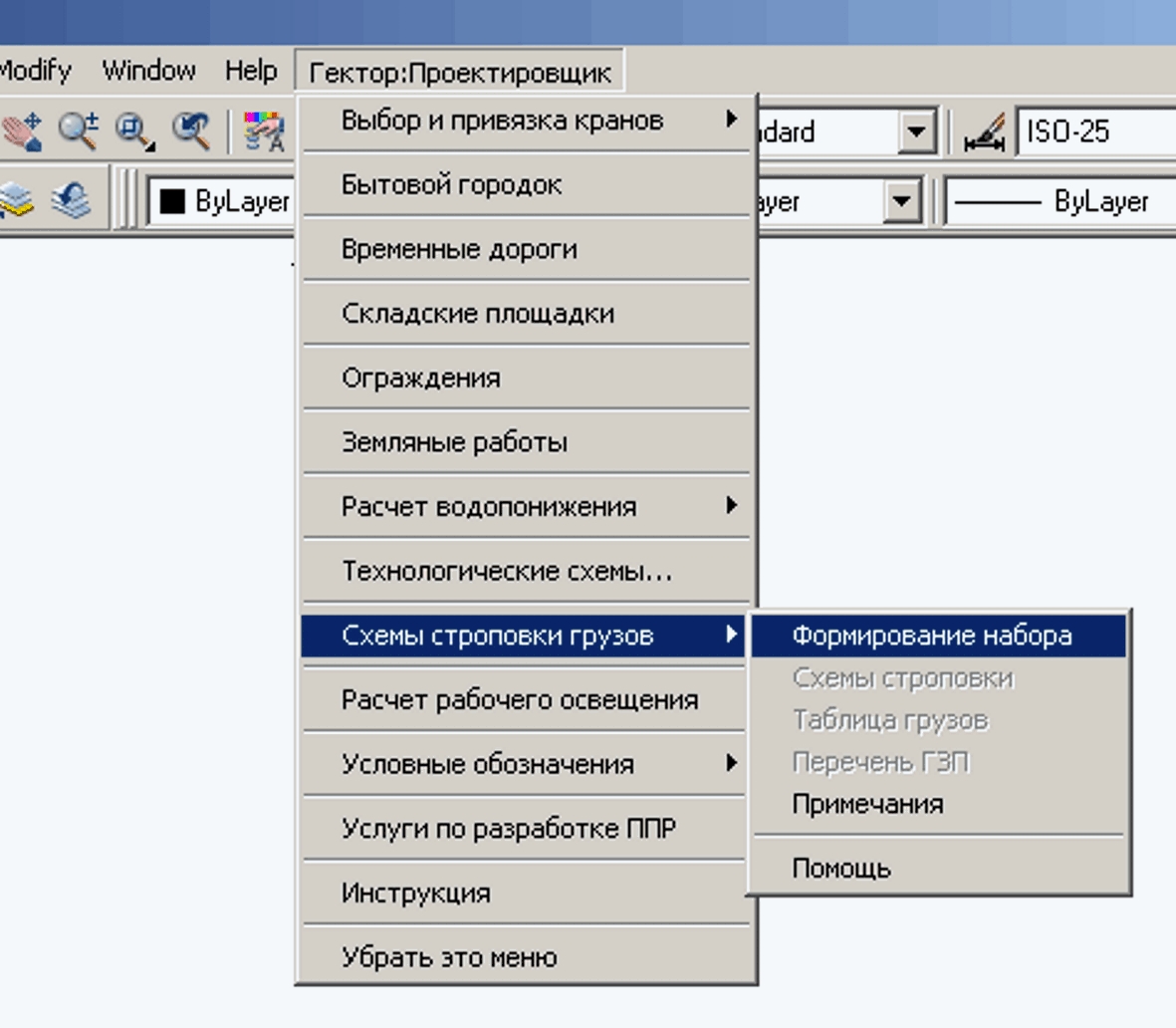

В меню AutoCAD Гектор: Проектировщик находится пункт «Схемы строповки грузов».

В подменю содержатся все команды программного модуля.

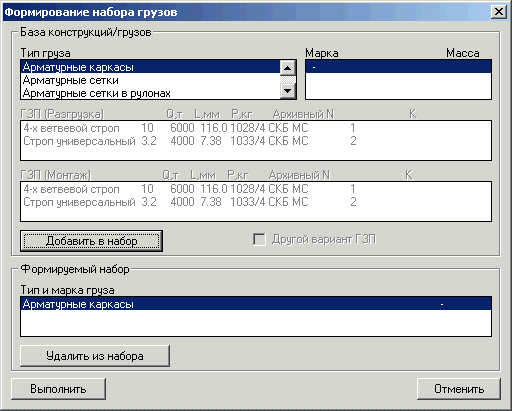

Перед началом работы необходимо из базы данных сформировать набор грузов для дальнейшей работы с ним.

Программный модуль автоматически подбирает грузозахватные приспособления для случаев разгрузки и монтажа.

Сформированный набор грузов можно использовать в дальнейшей работе.

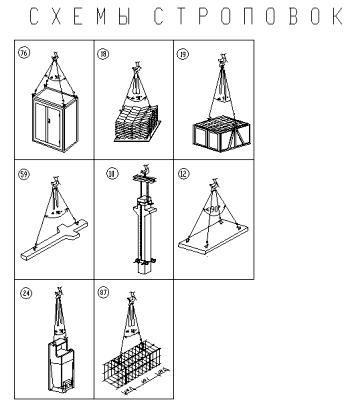

Изображение схем строповок можно незамедлительно получить на чертеже.

Таблица вставляется в ваш чертеж как объект AutoCad, но предварительно она сформирована в текстовом редакторе, где доступна для редактирования.

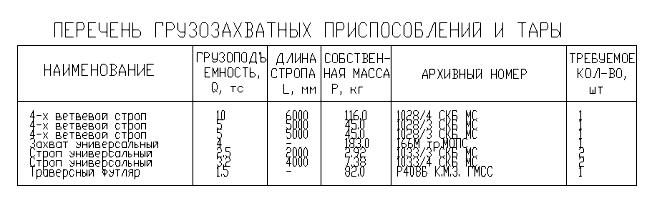

Аналогично формируется и вставляется в чертеж таблица перечня грузозахватных приспособлений и тары.

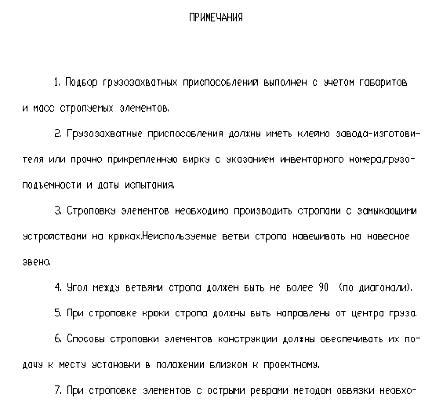

В текст можно вставить стандартные примечания. Они полностью доступны для редактирования средствами AutoCad.
