8.5 Условные обозначения
Формирование таблицы экспликации условных обозначений.
Возможность произвольного дополнения таблицы.
Условные обозначения в виде линий.
Вставка в чертеж готовых условных обозначений.
Возможность масштабирования линий и условных обозначений.

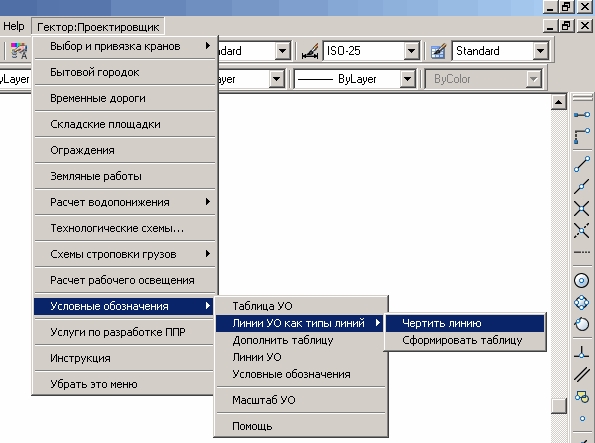

В меню AutoCAD Гектор: Проектировщик находится пункт «Условные обозначения».
В подменю содержатся все команды модуля.
Для формирования таблицы экспликации условных обозначений необходимо выбрать их из базы данных.

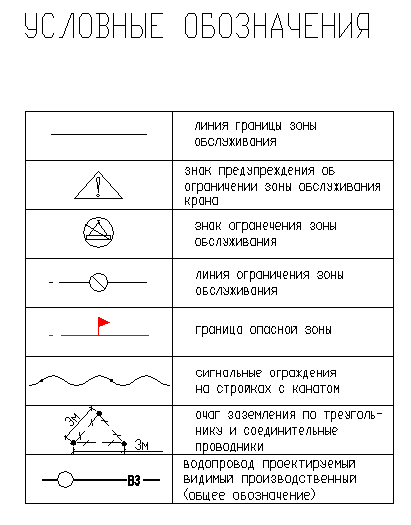

Таблица экспликации условных обозначений, отобранных из базы, помещается в чертеж.
Таблицу экспликации условных обозначений можно дополнить в любой момент.

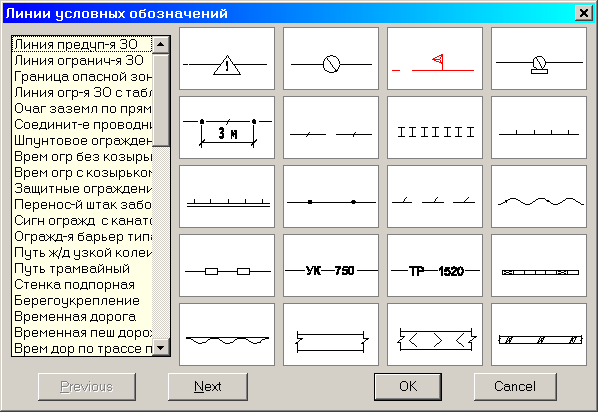

Имеется возможность вычертить условные обозначения в виде линий. Необходимо выбрать линию из списка или указать на слайд.

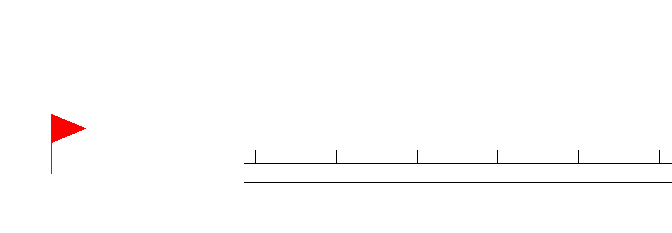

Начало линии можно «привязать» к определенной точке на чертеже. Для этого необходимо указать эту точку (условно показана флажком), определить направление (влево, вправо, вверх или вниз) и величину смещения (м).

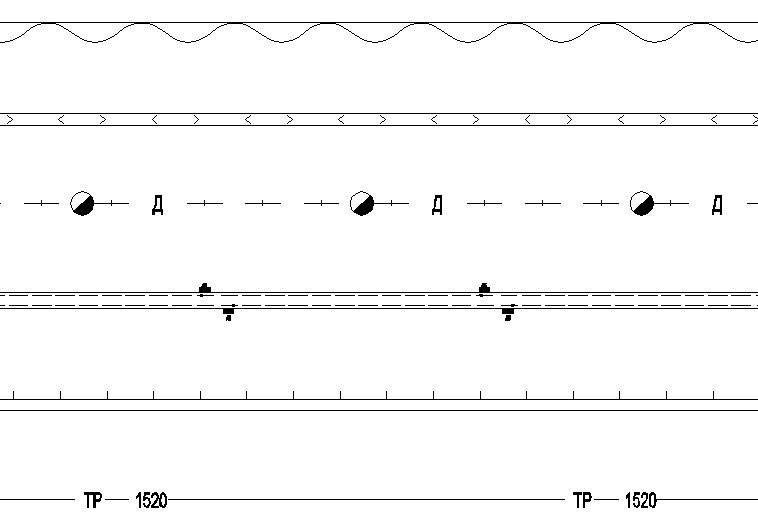

Примеры условных обозначений в виде линий.

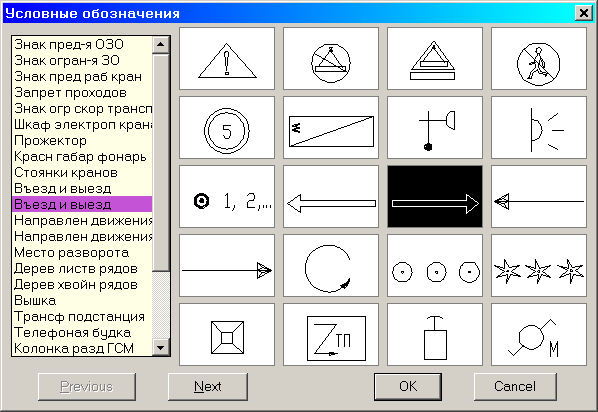

Для вставки условного знака в чертеж необходимо выбрать его из списка или указать на слайд.
Все условные обозначения в виде линий и знаков могут быть вычерчены в произвольном масштабе.
Есть возможность выполнить линии условных обозначений как типы линий AutoCAD (остальные – как набор блоков). После вычерчивания такой линий в командной строке сообщается ее длина. Все такие линии, вычерченные в данном чертеже по команде «Сформировать таблицу» автоматически сводятся в таблицу экспликаций.
8.6 Земляные работы
Формирование котлованов любой формы и траншей с откосами и укреплением стен в 3D с учетом рельефа.
Вычисление объема грунта в твердом теле и разрыхленном состояние, вычисление объема ручной доработки.
Подбор экскаваторов и самосвалов из объемных баз данных FoxPRO.
Вычерчивание разрезов построенных котлованов и фрагментов анкерных креплений (графическая база).
Вычерчивание таблицы объемов работ и таблицы с характеристиками экскаватора на чертеже, формирование документа MSWord с результатами расчетов.
Богатый методический материал и объемные справочники по машинам и механизмам.

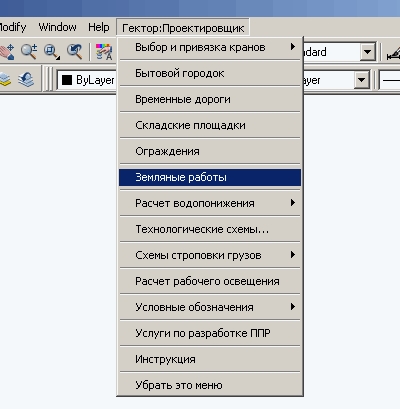

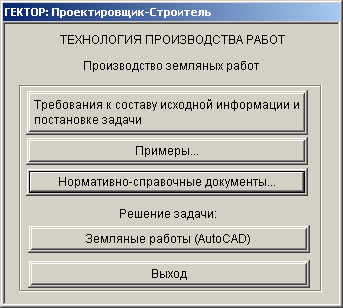

Путь к модулю: Главное окно - Технология производства работ – Земляные работы - Решение задачи (AutoCAD) – в меню AutoCAD «Гектор: Проектировщик» пункт «Земляные работы»

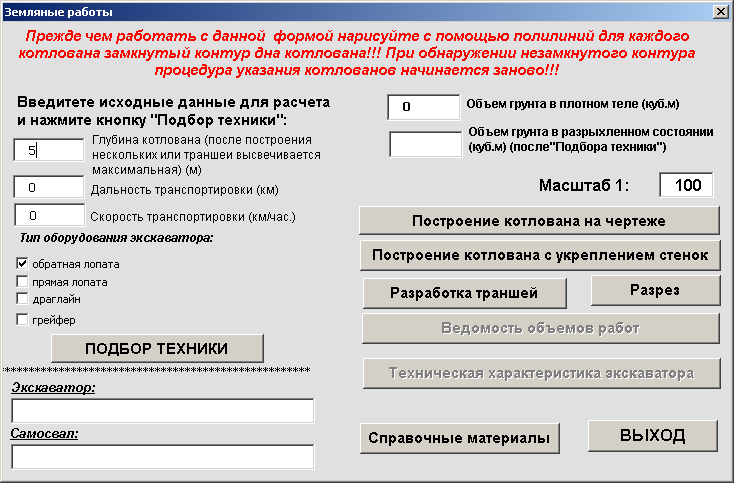

При входе в программу появляется основная форма для ввода исходных данных. Вначале надо указать глубину котлована. Затем провести построение земляного сооружения. Дальнейшие действия зависят от выбора варианта …
Формирование набора котлованов с откосами

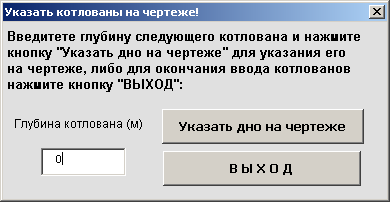

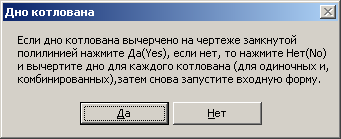

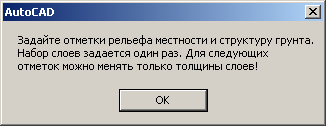

При активизации кнопки «Построение котлована на чертеже» появляется предупреждение о том, что контур дна котлована должен быть вычерчен пользователем с помощью замкнутой полилинии до начала работы с модулем. После указания контура дна котлована его цвет меняется на красный. Можно задать комбинацию пересекающихся котлованов. Затем программа определяет область, для которой надо задать рельеф и запрашивает частоту сетки задания рельефа.
