8.3 Ограждения
Вычерчивание ограждений линиями условных обозначений.
Вычерчивание секционных ограждений из целого числа секций с автоматически встраиваемыми воротами и калитками.
Вычисление длины ограждения с учетом масштаба чертежа.
Ввод комплектации расходных материалов на устройство ограждения и автоматический подсчет их количества.
Результаты расчетов выдаются в виде txt-документов.

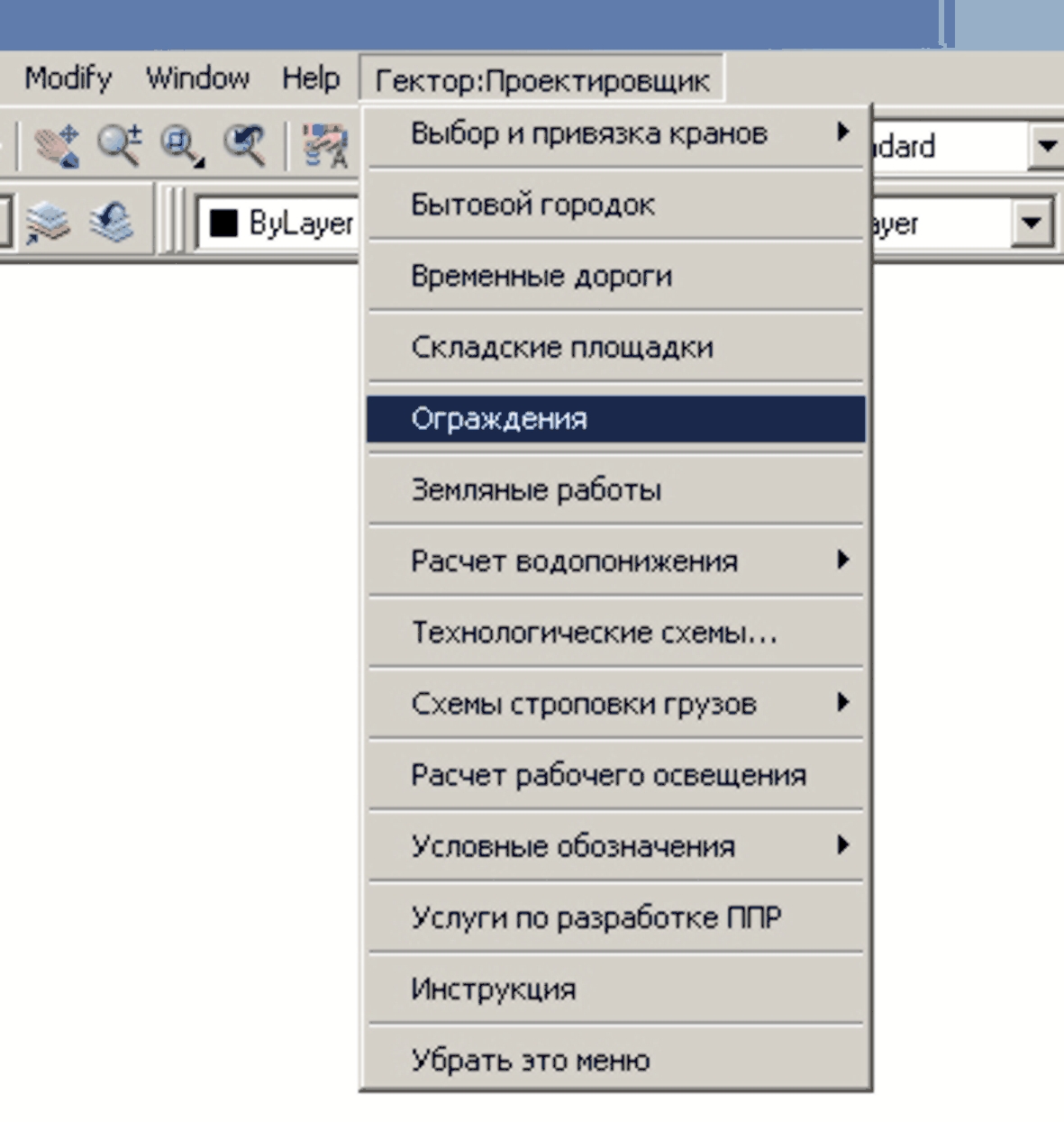

В меню Гектор: Проектировщик в AutoCAD находится пункт «Ограждения».

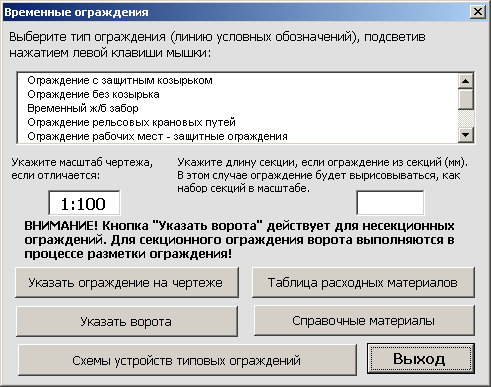

При входе в программу появляется основная форма работы модуля. Выберите щелчком мыши тип ограждения, которое вы будет вычерчивать и нажмите кнопку «Указать ограждение на чертеже»

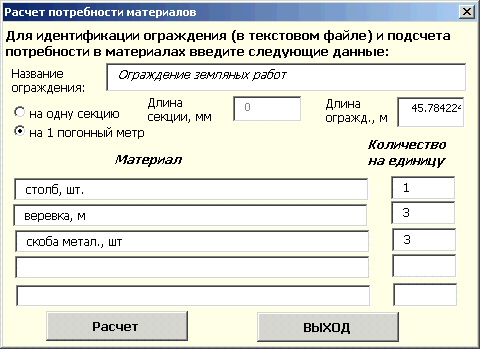

После вычерчи-вания появится форма, в которой надо ввести имя ограждения и материалы из расчета на единицу (1 м или 1 секцию), затем нажать кнопку «Расчет». После чего появится сообщение о количестве выбранных единиц (N+1) ограждения.

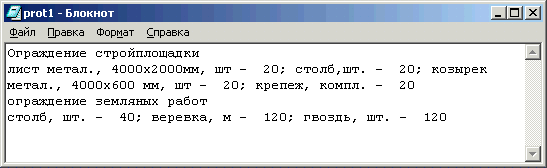

По клавише «Посмотреть таблицу расходных материалов» основной формы в Блокноте появляется текстовой файл ограждений для данного чертежа. Причем данные для всех ограждений накапливаются в данном файле.

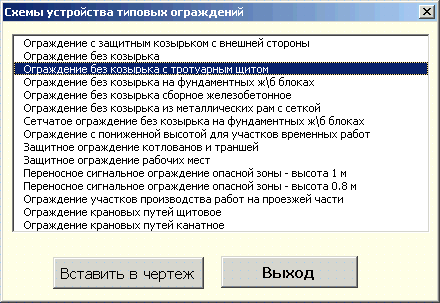

По кнопке «Схемы устройств типовых ограждений» основной формы высвечивается список имеющихся чертежей схем. Подсветив нужную, можно вставить ее в чертеж

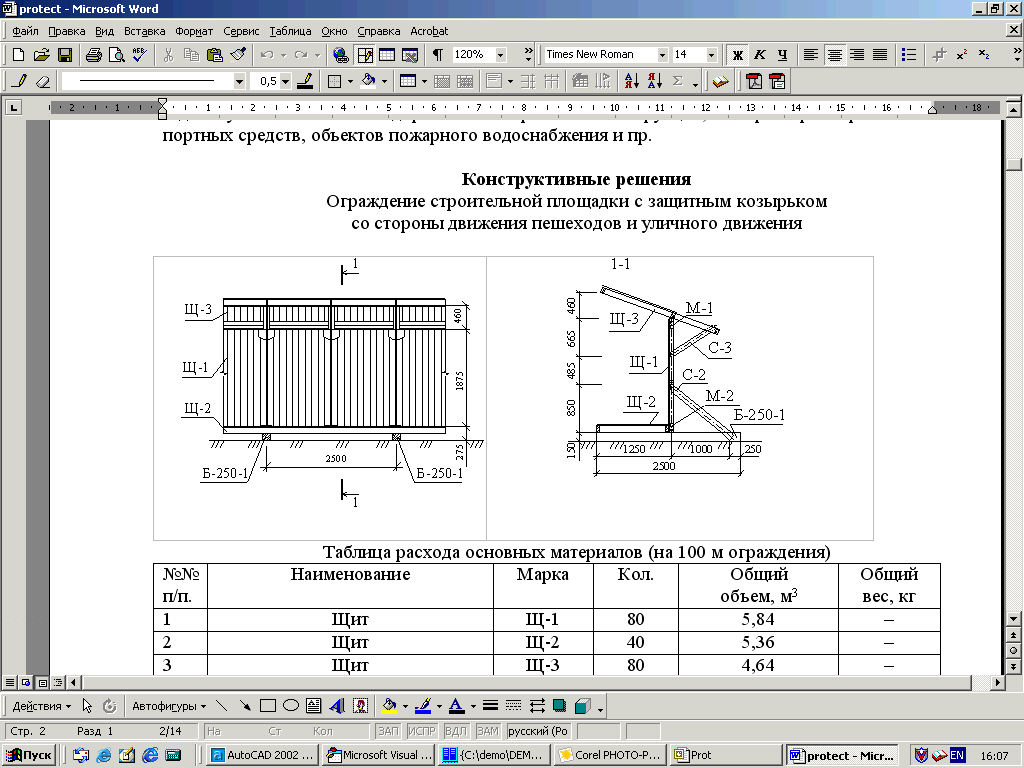

По кнопке «Справочные материалы» открывается документ Word MS с методическими материалами по устройству временных ограждений.

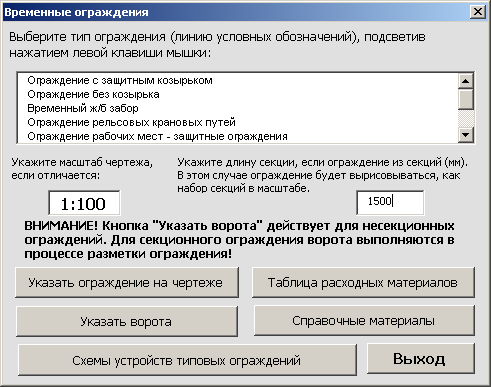

В программе имеется возможность вычертить ограждение из целого числа секций. Для этого надо указать длину секции, тогда программа будет вычерчивать каждый отрезок ограждения, подбирая его длину из целого числа секций.

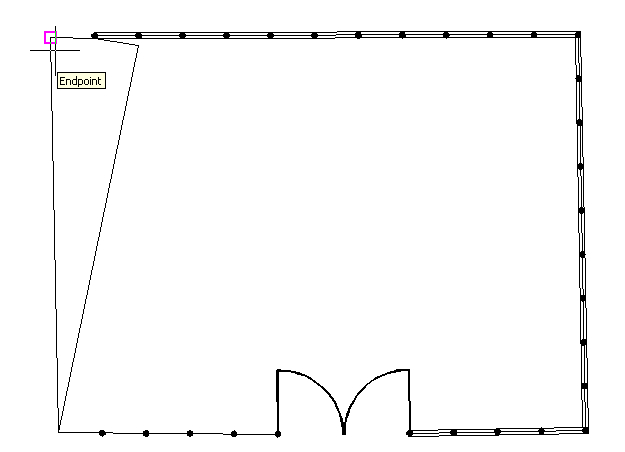

Вычерчивания происходит в диалоге с указанными возможностями. В процессе можно вставить ворота и калитку, указанного пользователем размера. Программа изменит направление открывания ворот, если пользователь укажет, что оно не верное.

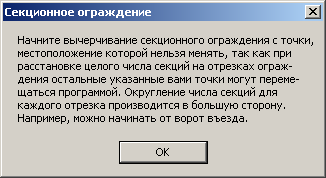

При вырисовывании замыкающего отрезка, чтобы в нем было целое число секций, программа предложит два варианта вычерчивания последнего отрезка. После вычерчивания в распечатке выдается необходимое количество секций ограждения.
8.4 Машины и механизмы. Нормативные документы. Методические материалы ппр
Электронный справочник средств механизации, содержащий текстовую информацию по строительным машинам и механизмам в разделе «Земляные работы».
Электронный справочник по нормативным документам содержит тексты наиболее употребляемых документов по строительной тематике.
Электронный справочник методических материалов содержит методические разработки по многим направлениям ПОС и ППР для строительной площадки.

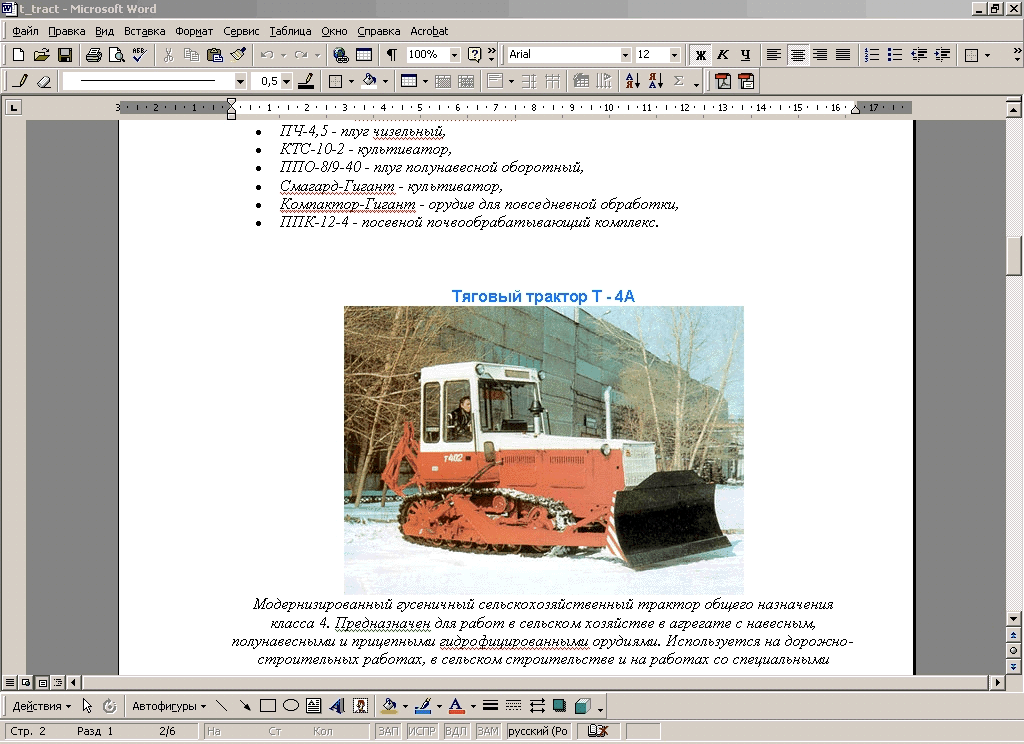

Справочный материал представлен в редакторе MS Word – табличное представление для более ранней информации; текст с фотографиями и рисунками для современной техники в формате MS Word и Acrobat Reader (PDF).
Более 500 машин и механизмов.

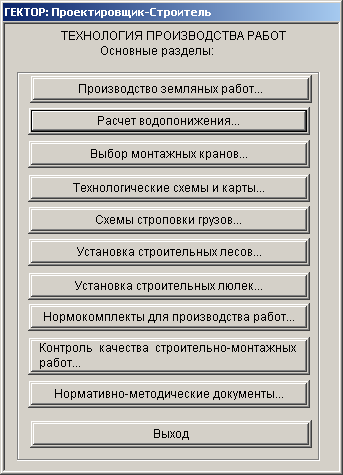

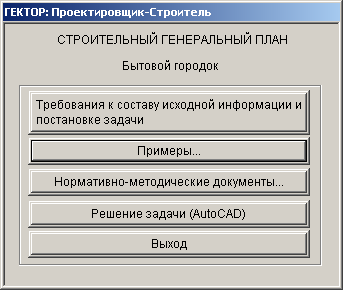

Вызов справочных, нормативных и методических документов, а также примеров производится в каждом разделе и подразделах меню ГЕКТОР:Проектировщик-Строитель. Каждое вложенное меню содержит документы только по своему разделу.

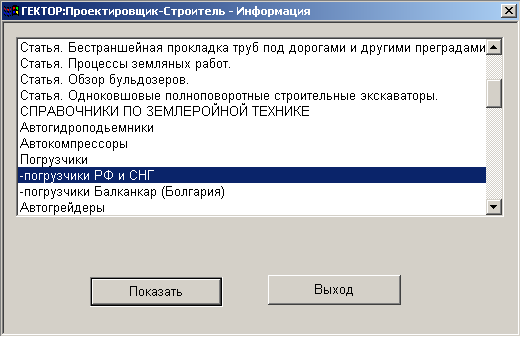

Из списка необходимо выбрать интересующий документ. Для просмотра нажмите кнопку «Показать».
В редакторе MS Word или в Acrobat Reader откроется документ.
