Выходные данные программы «гектор: Проектировщик-Строитель»

Выходные данные программы представляют собой оформленную по действующим стандартам организационно-технологическую документацию в виде расчетных, графических, формализованных текстовых материалов. Сформированная подобным образом документация без каких-либо доработок может быть непосредственно использована подрядчиком при строительстве конкретного объекта. Таким образом, программа дает проектировщику возможность получить широкий набор графических, табличных, расчетных и текстовых документов, структурированных по необходимым ему задачам проекта производства работ. Необходимо отметить, что степень автоматизации решения задач ПОС и ППР углубляется, а их перечень постоянно расширяется и конкретизируется.

Несомненными эксплуатационными преимуществами программы являются:

• унификация и структурирование множества задач организационно-технологического характера по функционально-целевому признаку в сочетании с программным обеспечением для их автоматизированного решения;

• высокая степень автоматизации, что, в частности, исключает необходимость привлечения к проектированию уникальных специалистов с большим опытом работы;

• формирование и постоянное пополнение банка нормативных данных, справочных и методических сведений с адресной ориентировкой на решение конкретных целевых задач.

Польза от эксплуатации программы «ГЕКТОР: Проектировщик-Строитель» возрастает в связи с объективной необходимостью улучшения технологической дисциплины на наших стройках. Открытый «формат» программы позволяет производить пополнение и актуализацию базы данных, учитывать замечания и пожелания пользователей, разрабатывать и включать в программный комплекс новые программные модули.

8.2 Выбор и привязка грузоподъемных механизмов

• Вычерчивание грузоподъемных механизмов в плане и разрезе с возможностью привязки к объектам на чертеже.

• Различные положения ходовой части и поворотной платформы кранов и кабины подъемников при вычерчивании.

• Дополнительные вылеты стрелы в плане и разрезе кранов с указанием точного размера вылета.

• Черчение графиков грузоподъемности кранов.

• Масштабирование изображений грузоподъемных механизмов.

• Более 70 кранов и 10 подъемников в базе данных.

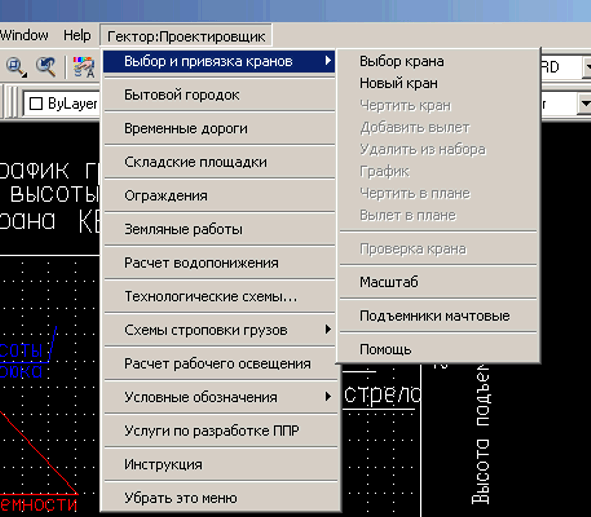

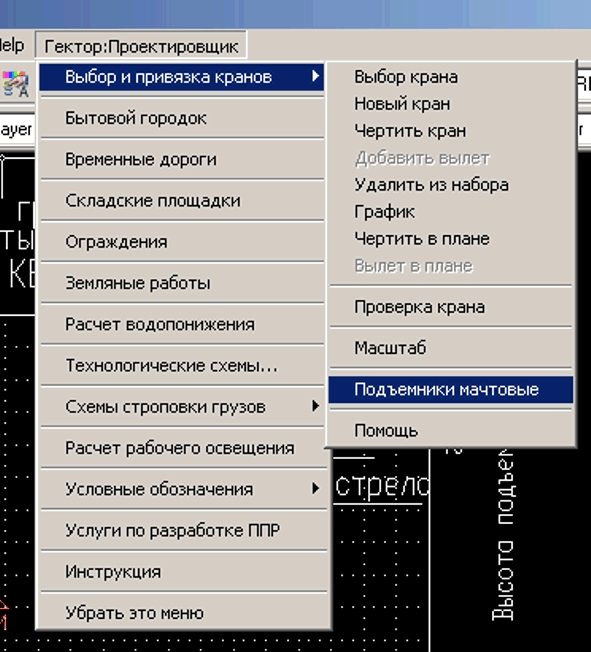

В главном меню Гектор:Проектировщик находится пункт «Привязка кранов».

В подменю содержатся все команды программного модуля, которые становятся доступными по мере выполнения этапов.

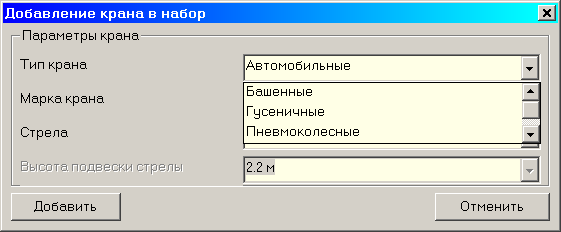

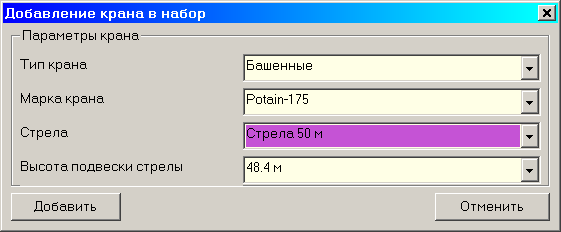

Комплекс содержит базу данных по четырем типам кранов. Для поиска нужного крана необходимо указать его тип, марку и стреловое оборудование. Для башенных также указывается высота подвески стрелы.

Кран можно выбрать по параметрам груза и высоте его подъема, задав данные в левой части формы. При этом автоматически рассчитывается опасная зона. Для каждого подходящего крана определен диапазон вылетов. Список кранов можно распечатать в MSWord формате

Для работы с краном его необходимо выбрать из базы данных и добавить в набор используемых кранов. Этот набор сохраняется в чертеже и может быть использован в последующих сеансах работы.

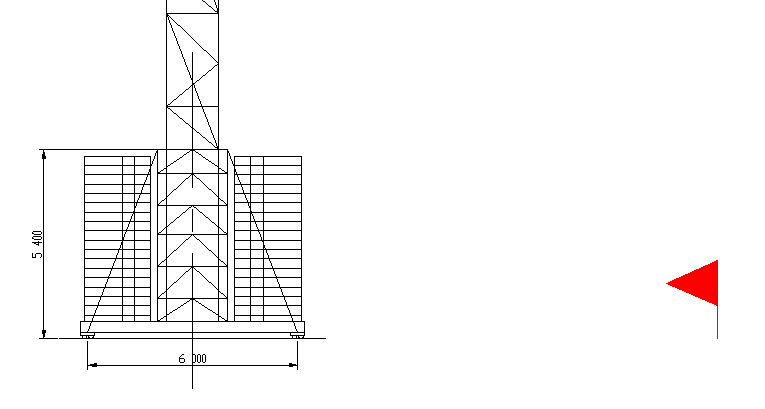

Имеется возможность «привязать» ось поворота крана к определенной точке на чертеже. Для этого необходимо указать эту точку (условно показана флажком), определить направление (влево или вправо)и величину смещения (м). Эта функция работает и для изображений кранов в плане.

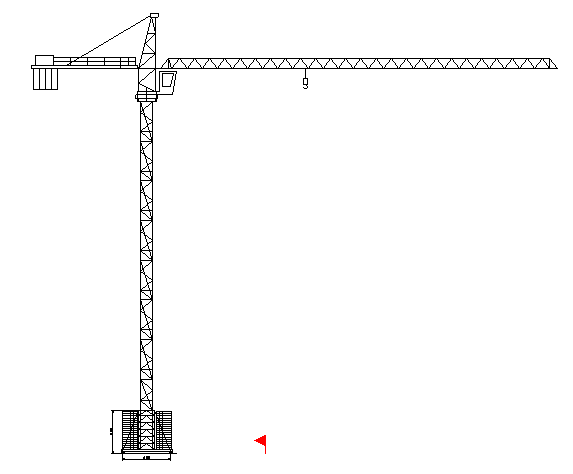

Кран автоматически вычерчивается на указанном расстоянии от точки привязки.

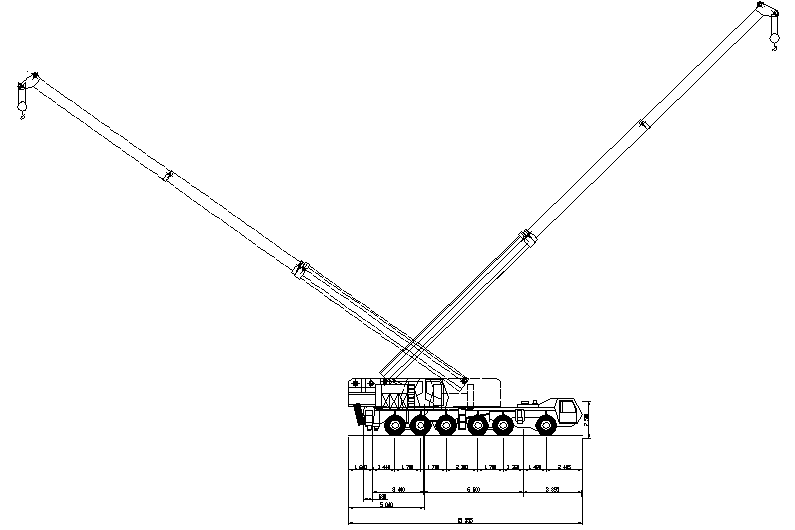

К любому из кранов в любой момент можно начертить дополнительный вылет, используя различные типы линий. Количество вылетов не ограничено. Вылет крюка можно точно задать на клавиатуре (м) либо указать мышью на экране.

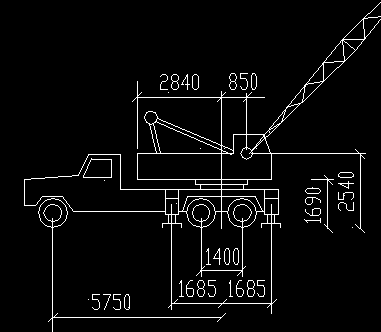

На чертеже автоматически проставляются основные габаритные размеры крана.

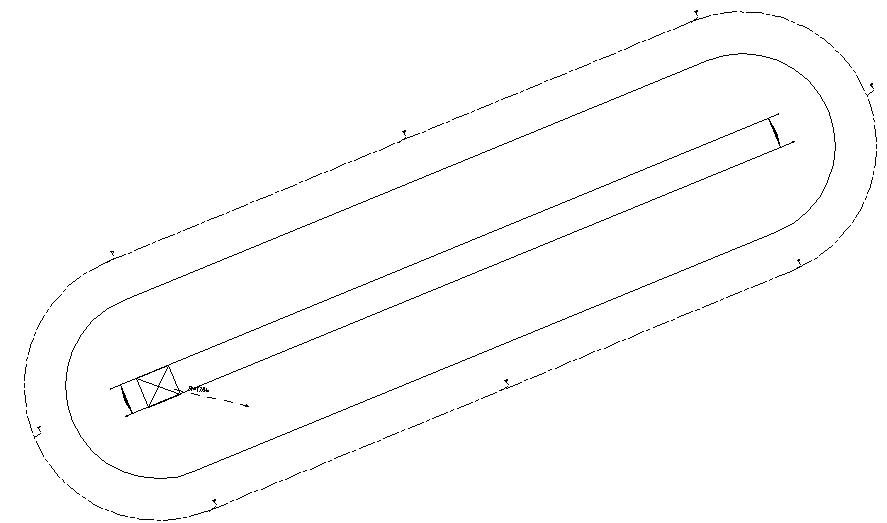

Чтобы вычертить башенный кран в плане, необходимо задать длину крановых путей, длину звена, тип и основание рельса, и тип тупикового упора.

В любой момент можно начертить дополнительный вылет в произвольной точке крановых путей.

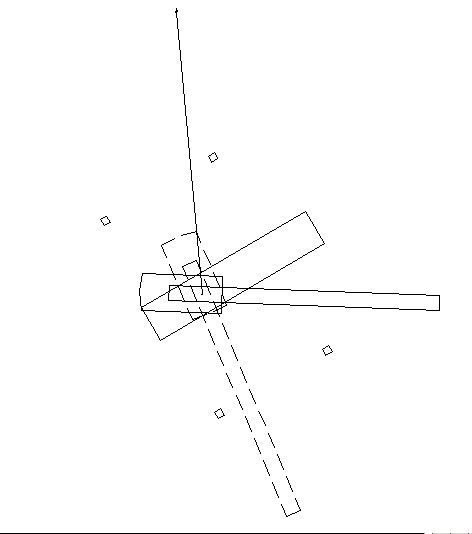

Для остальных типов кранов (кроме башенных) в плане можно вычертить неограниченное количество вылетов различными типами линий.

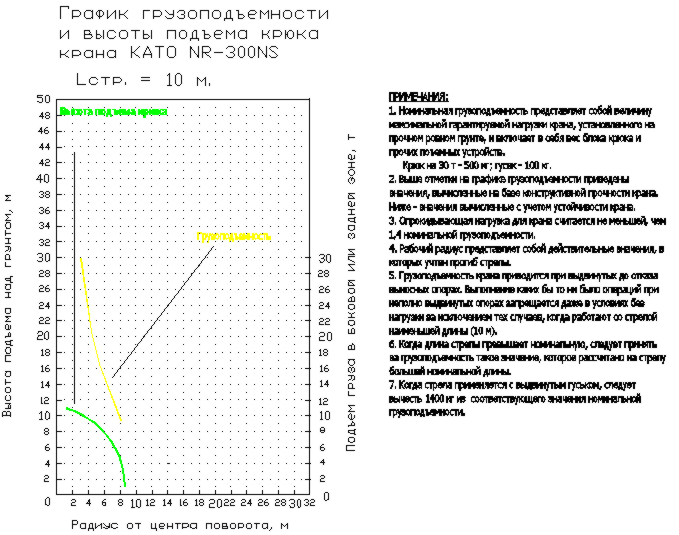

Для всех кранов имеются графики грузоподъемности и высоты подъема крюка.

График автоматически может быть вставлен в чертеж, и соответствует выбранному стреловому оборудованию.

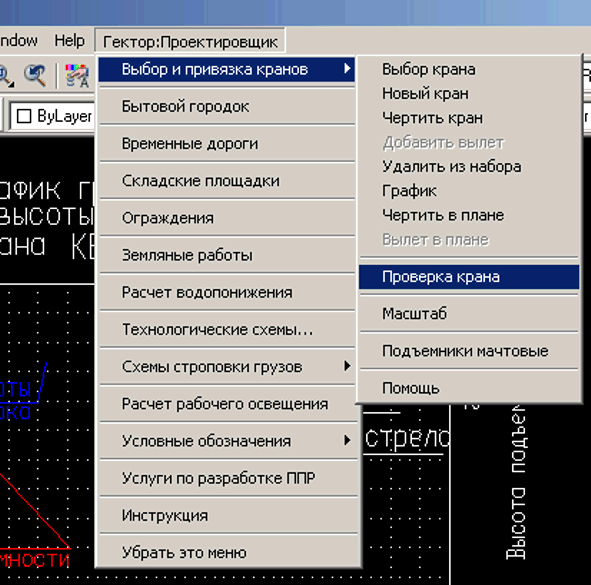

После того, как сформирован какой-то набор кранов, можно проверить каждый кран на работу с определенным грузом.

Все изображения кранов могут быть вычерчены в произвольном масштабе.

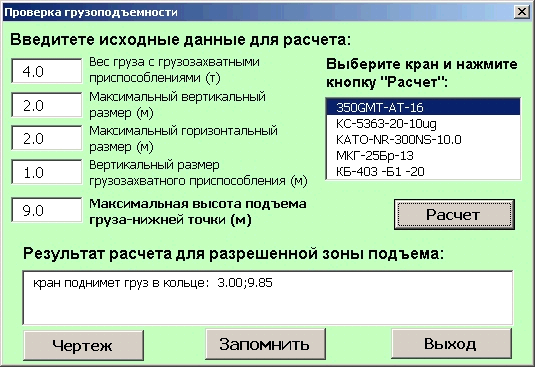

Заполнив исходные данные для груза и выбрав кран, нажмите кнопку «Расчет».

У крана с данным стреловым оборудованием могут быть модификации, из которых надо сделать выбор, а также подтвердить или изменить характеристики крюковой подвески.

Результат появляется на экране, его можно распечатать и внести в чертеж в виде двух концентрических колец, центр выбирается пользователем.

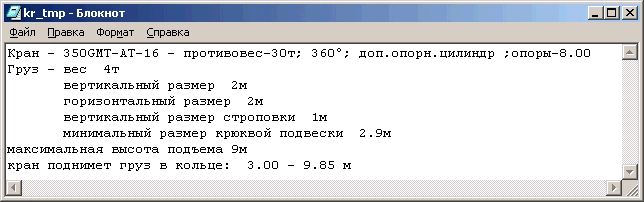

Пример распечатки расчета.

В модуле имеется база данных по мачтовым подъемникам и сервис их подбора и привязки на чертеже в разрезе и плане.

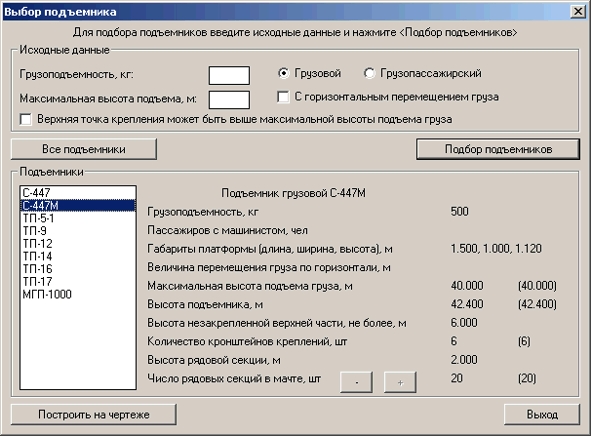

Основная форма выбора подъемников со всеми их характеристиками

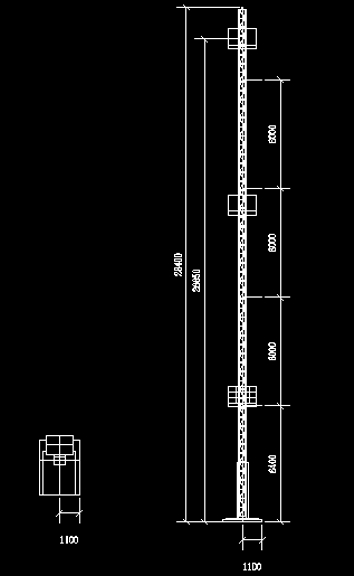

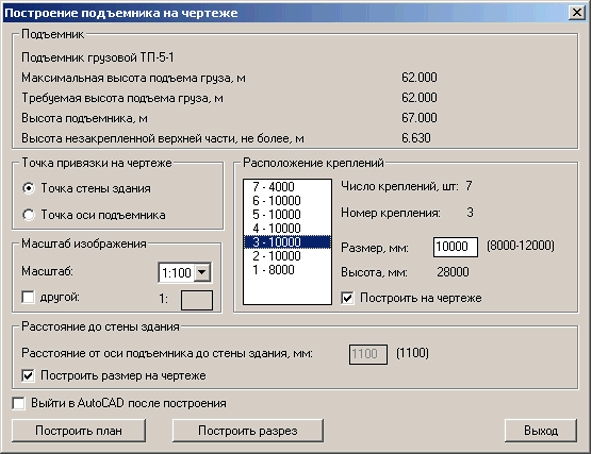

Форма задания параметров вычерчивания подъемников и пример…
