8. Автоматизированная разработка проектов организации Строительства (пос) и проектов производства работ (ппр)

8.1 Назначение программы «гектор: Проектировщик-Строитель»

Программа «ГЕКТОР: Проектировщик-Строитель» — это инструмент, который необходим разработчикам ПОС и ППР, руководителям и инженерно-техническим работникам строительных организаций, специалистам организаций-заказчика, органов надзора и групп подготовки производства.

Программа предоставляет проектировщикам-строителям новейшие технологии разработки всех разделов проектов организации строительства и проектов производства работ.

По каждому разделу ПОС и ППР:

• приводятся исчерпывающие нормативно-методические документы со средствами поиска и анализа;

• излагаются требования к составу и содержанию исходной информации для проектирования;

• даются многочисленные примеры выполненных проектов производства работ, которые могут служить хорошей основой для собственных проработок;

• предоставляются самые современные средства автоматизации выпуска расчетной, графической и текстовой документации.

Программа «ГЕКТОР: Проектировщик-Строитель» является лауреатом конкурса программных продуктов на самой престижной российской выставке программного обеспечения SofTool в номинации «Продукт года». Присвоенные сертификаты удостоверяют, что программа соответствует требованиям СНиП 12-01-2004 «Организация строительства», 12-03-2001 и 12-04-2002 «Безопасность труда в строительстве» части 1 и 2; нормативных документов по системам управления качеством серии ГОСТ Р ИСО 9000, нормативных документов по автоматизированным системам и программным средствам ГОСТ 19.505-79, ГОСТ 28195-89.

Программа свыше 12 лет успешно эксплуатируется в различных строительных и проектных организациях; опыт ее использования показывает, что предоставляемые пользователям программные средства, графические и документальные базы данных значительно повышают качество, снижают стоимость и сокращают сроки разработки организационно-технологических документов.

Программа полностью совместима с графическим пакетом AutoCAD последних версий.

Базы данных программы открыты: их может пополнять пользователь или по запросу — разработчик.

Программа дает структурированную основу для разработки ПОС и ППР на любые объекты

Методологической основой программы являются три взаимосвязанных системы. Первая из них содержит тематические блоки и структурированные относительно них целевые задачи. Вторая система по своей сути является развитой базой знаний, включающей в себя нормативный и справочно-методический аппарат, необходимый для четкого формирования входных и выходных данных, соответствующих поставленным целевым задачам. Третья система включает в себя программные модули для автоматизированного решения конкретных задач ПОС и ППР.

Целевые задачи, решаемые с использованием программных средств, распределены по тематическим блокам. Такими блоками являются:

1. Календарный план производства работ по объекту (зданию, сооружению или его части).

2. Строительный генеральный план.

3. Технология производства работ.

4. Геодезические работы.

5. Охрана труда, техника безопасности.

6. Пояснительная записка.

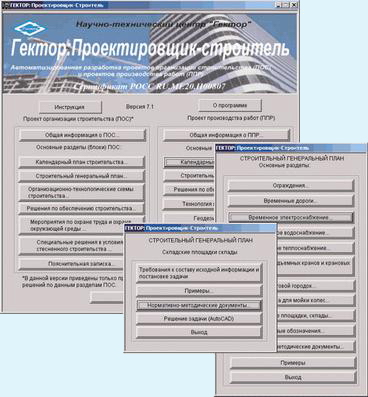

Тематические блоки представлены в главном меню программы.

В каждый блок включен набор задач, сформированный по предметному признаку. Этот набор задач в свою очередь формирует следующий уровень меню программы. Меню конкретной задачи имеет унифицированную форму и включает «Требования к составу и исходной информации», «Примеры», «Нормативно-методические материалы» и «Решение задачи». Последняя позиция представляет собой программный модуль, автоматизирующий решение данной конкретной задачи и работающий либо с графической информацией в среде AutoCAD, либо выполняющий необходимые расчеты. Некоторые программные модули имеют в своем составе и расчетные, и графические компоненты. Графические модули программы реализованы как надстройка над графическим пакетом AutoCad последних версий, расчетные модули программы работают в среде FoxPRO и C++. Имеется возможность редактирования всех полученных графических и текстовых документов средствами AutoCad.

Нормативно-методическая база для разработчиков ПОС и ППР

Сформирована и предоставляется пользователям нормативно-методическая база, которая содержит текстовые, цифровые, табличные и графические материалы. База включает нормативные и справочно-методические документы. Приводятся ссылки на эти документы, причем ссылки привязаны к конкретным задачам. Таким образом, разработчик ПОС и ППР, решая конкретную задачу, имеет возможность использовать все имеющиеся по данной задаче материалы. Например, в базе представлены более 70 типов грузоподъемных кранов вместе с графиками их грузоподъемности, схемы строповок грузов и грузозахватных приспособлений, каталожные карточки временных инвентарных зданий, технологические схемы выполнения различных работ на строительной площадке, рекомендуемые схемы складирования строительных конструкций, изделий и материалам, сведения по осветительным приборам и т.д.

В программе реализованы самые эффективные методы работы с базами данных. При этом используются методы поиска нужной информации по различным критериям, выбор из списка при работе с текстовыми документами, удобный переход к нужному оборудованию в текстовом документе по гиперссылкам и т.д. Работа ведется в диалоговом режиме.

Варианты разработки технологического обеспечения СМР

В данном блоке представлены задачи, результатом решения которых являются правила технологии и организации выполнения конкретных работ с соответствующими технологическими схемами. Описаны подготовительные мероприятия, методы выбора грузоподъемных средств и монтажной оснастки, требования к установке строительных лесов и примеры их размещения, регламент производственного контроля качества работ, включая входной, операционный и приемочный контроль. Изложены способы определения потребности в материалах, изделиях и конструкциях, машинах и оборудовании, технологической оснастке, инструменте, инвентаре и приспособлениях. Приводятся требования к транспортированию, складированию и хранению изделий и материалов, меры по технике безопасности и охране труда, экологической и пожарной безопасности и др.

Программные модули

Программная часть выполнена отдельными программными модулями, обеспечивающими автоматизацию решения конкретных целевых задач. Входные и выходные данные задач соответствуют требованиям нормативно-методической документации, приведенной в каждом конкретном модуле. Модули имеют специальный раздел, содержащий требования к исходной информации и подробное описание способа ее загрузки в память компьютера.

Конкретные программные модули обеспечивают: выбор крана по параметрам груза и высоте поднятия, вычерчивание крана с привязкой к объектам стройплощадки; расчет потребности в инвентарных административно-бытовых зданиях; формирование технологических схем; автоматизированное проектирование котлованов; выбор эффективного варианта использования землеройной и транспортной техники; расчет водопонижения котлованов и траншей; автоматизированный выбор грузозахватных приспособлений; расчет и автоматизированный подбор осветительного оборудования; расчет нагрузок и расхода электроэнергии на строительно-монтажных работах, расчет потребности в складских площадках. В настоящее время пользователям поставляются следующие программные модули:
