Режимы работы источников питания.

В зависимости от потребляемой мощности различают ПВ% - продолжительного включения, ПН% - продолжительной работы под нагрузкой.

t_p – Время работы под нагрузкой.

t_n – Длительность паузы, когда источник питания не работает под нагрузкой или работает в режиме холостого хода.

Р_Н – Мощность, потребляемая источником питания под нагрузкой.

t_ц= t_р+ t_n

Для ручной сварки: t_ц=5 мин.

Для автоматической сварки: t_ц=10 мин.

ПВ%=ПН%=(t_р / t_ц)·100%

ПВ или ПН может быть 100%, 60%, 40% и 20%. В зависимости от ПВ при сварке на большой длительности по времени максимальная сила тока рассчитывается:

ВДУ – 504

ПН%=60%

Статические и динамические характеристики источников питания.

Статические характеристики – зависимость напряжения от тока:

U

I

R_вн1

R_вн1> R_вн2

R_вн2

Наклон определяется внутренним сопротивлением источника питания; чем больше внутреннее сопротивление, тем больше наклон.

Динамические характеристики определяются скоростью нарастания тока или напряжения.

τ_п.п.=(2÷3) τ ≤ 0,05с

Сварочные трансформаторы.

Условно сварочные трансформаторы можно разделить на две большие группы: сварочные трансформаторы нормального рассеяния и сварочные трансформаторы повышенного рассеяния.

П овышенного рассеяния

С подвижными катушками с магнитными

Трансформаторы с нормальным магнитным рассеянием:

Регулирование тока может происходить в результате изменения коэффициента трансформации – ступенчатая регулировка. Плавная регулировка может осуществляться в результате использования дросселя, а также в результате использования специальной конструкции трансформатора.

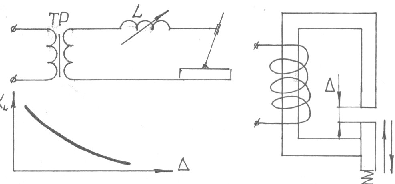

Сварочный трансформатор.

Трансформаторы такого типа сейчас не выпускаются, так как они имеют следующий недостаток: при малой величине зазора Δ подвижный пакет сильно вибрирует, что является источником повышенного шума; также винтовая передача быстро выходит из строя; сварочный пост имеет большой вес и габариты.

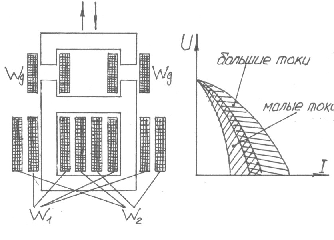

Сварочный трансформатор Никитина.

Дополнительная обмотка включена последовательно и встречно с основной обмоткой W₂. При увеличении зазора магнитный поток дополнительной обмотки будет уменьшаться, что приведет к увеличению силы сварочного тока. Сварочный трансформатор Никитина также можно изготовить по следующей схеме:

Увеличивается ток, напряжение падает:

В сварочном трансформаторе Никитина предусмотрены режимы малых токов (обмотки W₁ и W₂ соединяются последовательно) и больших токов (обмотки W₁ и W₂ соединяются параллельно). Внутри диапазона регулировка производится в результате изменения зазора. В настоящее время сварочные трансформаторы Никитина также не выпускаются из-за вибрации и шумов.

В любом сварочном трансформаторе существует основной магнитный поток и поток рассеяния. Основной магнитный поток сцепляется как с витками первичной, так и вторичной обмоток. Если магнитный поток в первичной обмотке не пересекает витки вторичной обмотки, то он называется потоком рассеяния.

В сварочных трансформаторах (см. рис. выше) катушки намотаны одна поверх другой, поэтому потоки рассеяния практически равны нулю.
