Дроссели.

Представляют собой катушку с ферромагнитным сердечником.

В сварочных источниках питания дроссель выполняет две функции:

1. Является фильтром низких частот выпрямителя; сглаживает пульсации входного напряжения.

2. Повышает динамические свойства сварочного источника, т.е ограничивает скорость нарастания сварочного тока.

Обычно сварочные дроссели для обеспечения линейности имеют воздушный зазор.

1 – Вольтамперная характеристика с зазором.

2 - Вольтамперная характеристика без зазора.

Магнитные усилители.

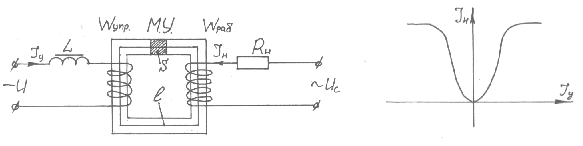

Магнитный усилитель представляет собой ферромагнитный сердечник, который имеет две обмотки: рабочую обмотку W_р, которая наматывается толстым проводом и имеет небольшое число витков; и обмотку управления W_у, которая имеет большое число витков. W_р питается переменным током. Последовательно с рабочей обмоткой включается нагрузка. W_у питается постоянным током. Последовательно с W_у включен дроссель. Дроссель необходим для фильтрации переменного напряжения, поступающего с первичной обмотки.

На рабочую обмотку подаётся постоянное напряжение. В результате этого происходит насыщение ферромагнитного сердечника. Изменяется индуктивное напряжение, сила тока в нагрузке. Рабочая обмотка имеет небольшое число витков, а обмотка управления – много. Магнитный усилитель можно представить как трансформатор с коэффициентом трансформации

• Число витков на катушке управления.

• Число витков на рабочей катушке.

Для подавления этой ЭДС в обмотку управления включается дроссель, имеющий индуктивность L. Включение дросселя увеличивает надёжность работы цепи управления.

Классификация источников питания.

Источники питания делятся:

1. по роду тока: переменного и постоянного;

2. по виду внешней ВАХ:

1. - жёсткая (автоматическая сварка);

2. - пологопадающая (автоматическая сварка), чем более крутопадающая характеристика, тем меньше изменения тока при изменении длины дуги. При сварке тонколистового материала, при большой производительности, материал склонен к короблению. При сварке будет происходить изменение длины дуги, что может привести к прожогам из-за колебаний сварочного тока. Для устранения прожогов необходимо стабилизацию тока с помощью использования источника питания с пологопадающей ВАХ;

3. - крутопадающая ВАХ (РДС);

4. - штыковая ВАХ (Аргонодуговая сварка).

3. по способу получения электроэнергии: от сети и автономные;

4. по количеству обслуживаемых постов

5. по применению: общепромышленные и специальные;

6. по частоте выходного напряжения: низкочастотные и высокочастотные.

Условное обозначение источников питания.

А	Б		В	12		Г	34
Наименование изделия	Обозначение вида сварки		Обозначение способа сварки	Главный параметр изделия		Климатическое исполнение	Категория размещения
А – агрегат В – выпрямитель И – источник питания П – преобразователь Т – трансформатор Г - генератор		Д – дуговая Г – газовая	Д – РДС ДО – дуговая сварка(открытая дуга) ДФ – Дуговая сварка под флюсом ДГ – Дуговая сварка в защитных газах У – универсальный источник питания

Для автономных источников питания:

Д – дизельный двигатель,

Б – бензиновый двигатель.

Если буква Д повторяется дважды, то она не вводится. Иногда в конце ставится буква М – многопостовой ИП.

ВДУ – 504УЗ

В – выпрямитель

Д – для дуговой сварки

У – универсальный

500 – максимальная сила тока

3. – номер заводской разработки

У – для умеренного климата

З – использование в закрытых помещениях.

ТДФЖ – 2000 УЗ

Т – трансформатор

Д – для дуговой сварки

Ф- под слоем флюса

2000 – номинальная сила тока

ВДМ – 1000 – Выпрямитель для дуговой сварки, многопостовой, I_max=1000A.

ПСО – 300 – Преобразователь сварочный открытой дугой, I_ном=300А.
