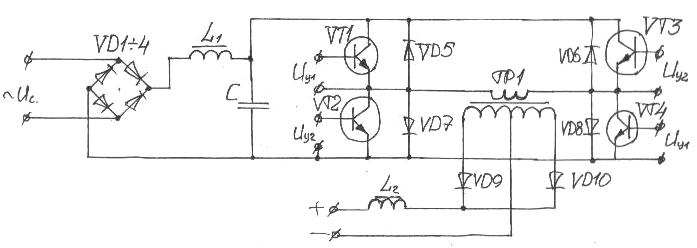

Силовая часть транзисторного инверторного источника питания.

Выпрямитель VD1÷4 выпрямляет переменное сетевое напряжение. Дроссель L₁ и конденсатор С сглаживают стогерцовые пульсации переменного напряжения. Транзисторы высокочастотного инвертора работают попарно. Допустим, в один полупериод работают транзисторы VT1 и VT4; во второй – VT2 и VT3. Диоды VD5÷8 служат для возврата (рекуперации) энергии, накопленной в индуктивности трансформатора ТР1. Диоды VD9, VD10 выпрямляют переменное высокочастотное напряжение. Дроссель L₂ сглаживает высокочастотные пульсации переменного напряжения.
