Генератор самовозбуждения.
Регулировочное сопротивление служит для плавного изменения режима. Ступенчатое регулирование осуществляется при переключении размагничивающей обмотки на часть витков. Если используется часть дополнительной обмотки – то это режим больших токов, иначе – режим малых токов.
Самовозбуждение генератора основано на явлении остаточного магнетизма, который присутствует практически во всех ферромагнитных массах. При вращении якоря генератора образовывается небольшая ЭДС, порядка 2 ÷ 8 В. Эта ЭДС замыкается через обмотку возбуждения и сопротивление RР, приводит к увеличению ЭДС генератора. Напряжение на выходе генератора равно напряжению холостого хода (ЭДС). Дополнительная третья щётка расположена таким образом, что её ЭДС мало изменяется от нагрузки.

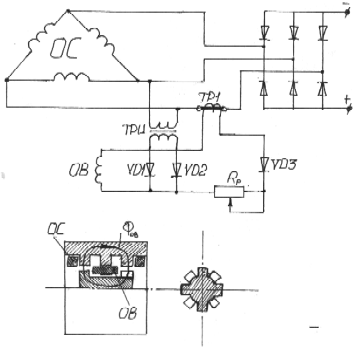

Вентильные сварочные генераторы.
Вентильные сварочные генераторы относятся к генераторам повышенной частоты. Это генераторы индукторного типа, представляющие собой синхронную машину, у которой на роторе нет подвижной обмотки. Обмотка возбуждения и силовая обмотка находятся на статоре. Переменное магнитное поле образуется за счет особой конструкции ротора и статора. Повышенная частота уменьшает габариты сварочного генератора.
При вращении ротора генератора из-за явления остаточного магнетизма в обмотке статора наводится небольшая ЭДС, которая подается на первичную обмотку трансформатора напряжения и через диод VD1 подается на обмотку возбуждения ОВ. Это приводит к увеличению магнитного потока обмотки возбуждения. Напряжение на выходе генератора возрастает до напряжения холостого хода. Трансформатор тока и трансформатор напряжения работают в противофазе, так как генератор представляет собой цепь с индуктивностью, ток в которой отстает от напряжения на 900. В режиме короткого замыкания напряжение на выходе генератора равно нулю и обмотка возбуждения питается только от трансформатора тока. Диод VD2 служит для того, чтобы энергия, накопленная в индуктивности обмотки возбуждения, отдавалась бы для создания непрерывного магнитного потока возбуждения.

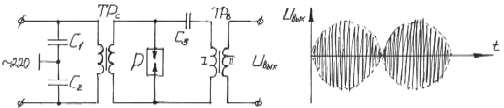

Вспомогательные устройства. Сварочные осцилляторы.
Сварочный осциллятор служит для бесконтактного зажигания электрической дуги. Они облегчают условия труда сварщика, повышают качество шва.
С1, С2 – конденсаторы фильтра не пропускают высокочастотные колебания в сети 220 В.
ТРС – трансформатор силовой осуществляет повышение напряжения до 1000 В.
Р – разрядник представляет собой два металлических стержня, имеющих между собой зазор, который можно изменять. При увеличении зазора напряжение на выходе возрастает.
С3 – конденсатор количественного контура.
ТРВ – трансформатор высокочастотный; первичная обмотка имеет 1 виток тонкого провода, вторичная обмотка имеет 10 витков и рассчитана на ток сварки. Магнитопровод ТРВ изготовлен из феррита.
При подключении питания к осциллятору трансформатор ТРС повышает напряжение, конденсатор С3 заряжается. При определенном напряжении на конденсаторе С3 происходит пробой разрядника Р и конденсатор С3 через разрядник разряжается на индуктивность L первичной обмотки трансформатора ТРВ. В цепи возникает затухающий колебательный процесс.

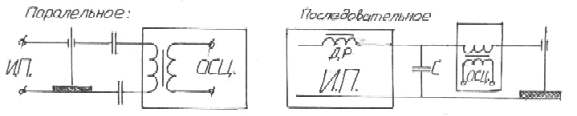

Осцилляторы могут подключаться последовательно и параллельно.
Параллельное подключение используется при сварке на большой силе тока.
Последовательное включение наиболее эффективно, однако используется только при малом токе.
