1.4. Резистивний міст
На рис. 3 наведена схема резистивного мосту з розмовним трактом. На рис. 4 ця ж схема представлена так, щоб резистивний міст був більш пізнаваним. На цій еквівалентній схемі враховано, що опором конденсатора С1 (100 мкФ) для змінної складової струму можна знехтувати. Як відомо, за умови балансу моста сигнал мікрофону, що діє в одній діагоналі, не створює збудження в іншій діагоналі, до якої під’єднується коло телефону.
Перевагою резистивного моста є лише його простота. А головний недолік полягає у тому, що балансне коло є частиною подільника напруги вхідних сигналів телефону – елементи RA і Rt. Це коло є частотнозалежним в діапазоні частот вхідних сигналів (від 3 до 4 дБ в діапазоні частот каналу тональної частоти 300…3400 Гц).

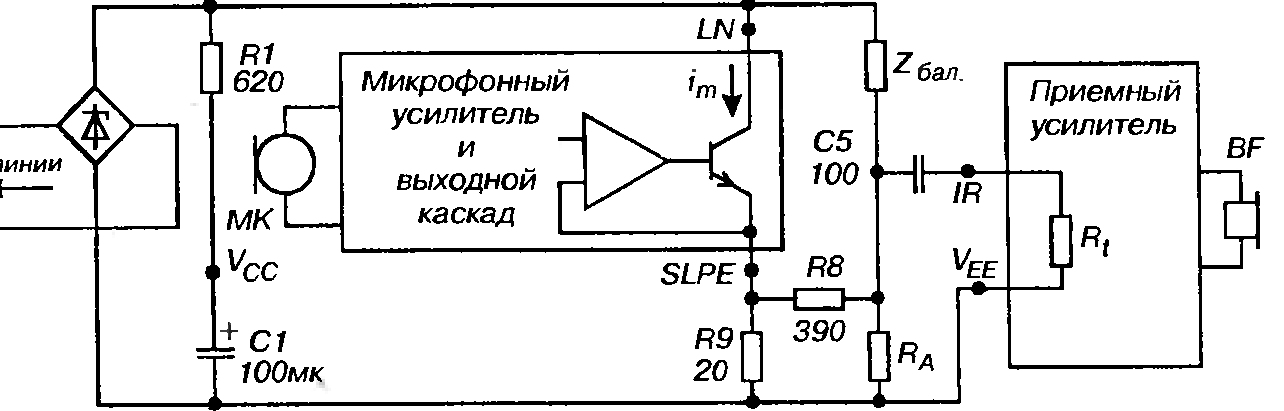

Рис. 3 – Резистивний міст з розмовним трактом

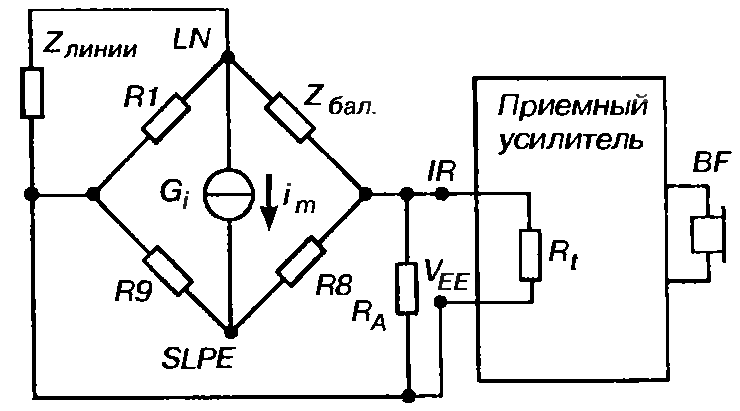

Рис. 4 – Еквівалентна схема резистивного моста (по рис. 3)
1.5. Мостова схема розмовного вузла з придушенням місцевого
ефекту для ТА з дисковим номеронабирачем

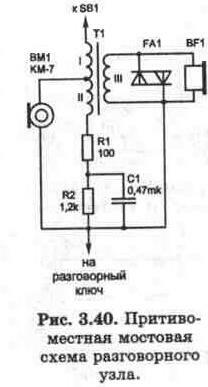

На рис. 5 наведена схема розмовного вузла, яка найчастіше застосовується в телефонних апаратах з дисковим номеронабирачем, але іноді використовується і в ТА з кнопковим набором.
У схемі використовується вугільний мікрофон, живлення якого здійснюється безпосередньо з лінії через обмотку I трансформатора (лінійна обмотка). Мікрофон включається у діагональ моста, який складається з: опору АТС та лінії, опору лінійної обмотки трансформатора (I), балансної обмотки трансформатора (II) й балансного контуру (резистори R1, R2 і конденсатор С1), опір якого дорівнює еквівалентному опору лінії та АТС.
Елементи балансного контуру підбираються таким чином, щоб урівноважити плечі моста, вирівнюючи струми в лінійній і балансній обмотках.
При рівних величинах струмів в обмотках I і II врівноваженого моста вони мають різний нарямок, в результаті чого струми, що наводяться в телефонній обмотці (III) трансформатора, взаємно компенсуються і свій голос в телефоні трубки не прослуховується. Таким чином досягається придушення місцевого ефекту. При цьому струм мікрофона іншого абоненту не послаблюється, тому що він протікає в обмотках I і II в одному напрямку.
Рис. 5 - Мостова схема розмовного вузла з придушенням місцевого
ефекту для ТА з дисковим номеронабирачем
Амплітудний обмежувач рівня сигналу (фріттер) виконаний на зустрічно включених діодах (FA1). Він призначений для запобігання неприємної дії на органи слуху людини акустичних ударів, що виникають внаслідок різкого збільшення звукового тиску, що виникає у телефоні від імпульсів підвищеної напруги в лінії. В якості обмежувачів можуть використовуватися варистори і транзистори. У загальному випадку, фріттер є активним нелінійним опором, шунтуюча дія якого зростає при збільшенні напруги на затискачах апарату.
1.6. Мостова схема розмовного вузла з придушенням місцевого
ефекту з електретним мікрофоном

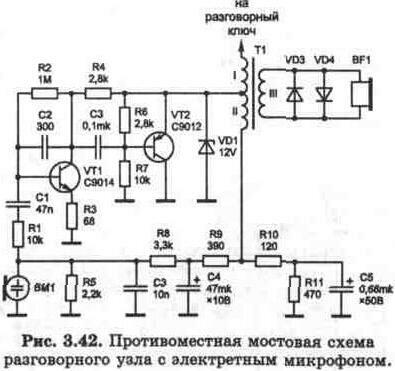

У схемі, зображеній на рис. 6, застосовується електретний мікрофон з підсилювачем на транзисторах VT1 і VT2. Напруга живлення мікрофона знімається з елементів балансного контуру R10, R11 і С5 і стабілізується інтегруючим ланцюжком на резисторі R9 і конденсаторі С4. Резистор R8 задає робочий струм мікрофона ВМ1. Резистор R5 і конденсатор СЗ призначені для запобігання самозбудження мікрофона. Стабілітрон VD1 служить для захисту схеми від кидків напруги при комутації розмовного ключа.
Амплітудний обмежувач рівня сигналу (фріттер) у цій схемі виконаний на зустрічно включених діодах (VD3, VD4). Його функція і принцип роботи аналогічні попередній схемі.
Рис. 6 – Мостова схема розмовного вузла
з придушенням місцевого ефекту з електретним мікрофоном
