1.2. Імпульсний електронний набір

У кнопкових ТА функцію механічних контактів номеронабирача виконують електронні ключі. Їх підключення дещо відрізняється від прийнятого в дисковому номеронабирачі. Розглянемо його роботу за спрощеною структурною схемою кнопкового ТА вітчизняного виробництва (рис. 3).

Рис. 3 – Ввімкнення номеронабирача

в кнопкових ТА вітчизняного виробництва

З моменту натискання кнопки на набірному полі ТА і до закінчення набору, РК відключає розмовну частину. Одночасно ИК замикає лінію накоротко і розмикає її таку кількість разів, яка дорівнює цифрі набору. Виняток становить цифра «0», якій відповідає 10 переривань. Частота слідування переривань в цифрі зазвичай складає 10 Гц. Таким чином, діаграма роботи кнопкового НН (рис. 4) виявляється аналогічною діаграмі роботи дискового з тією лише різницею, що паузи між імпульсами набору і межсерійні паузи при використанні кнопкового НН нормовані і близькі до оптимальних. Це підвищує стабільність роботи АТС і зменшує час з'єднання. Міжцифрова пауза – це час, протягом якого відбувається повернення до робочого стану.

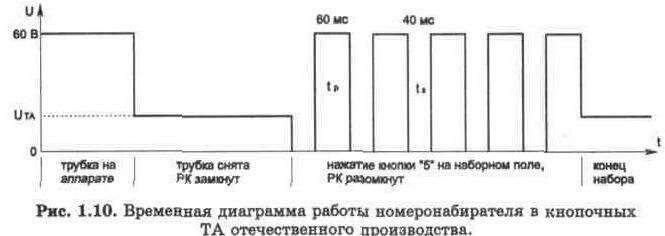

Рис. 4 – Часова діаграма роботи номеронабирача

в кнопкових ТА вітчизняного виробництва

На відміну від дискового номеронабирача в електронній системі потрібний буфер пам’яті, оскільки кнопки на клавіатурі можуть натискатися значно швидше, ніж цифри будуть транслюватися в набір. Цей буфер може бути легко пристосований для роботи в режимі «повтор останнього набраного номера». Цю функцію має більшість імпульсних номеронабирачів. Деякі типи імпульсних номеронабирачів мають стабільні точні кварцові або керамічні резонатори.

1.3. Система частотного (тонального) набору

Мета створення системи тонального набору – зробити процес набору більш надійним і прискорити його. У цій системі цифри передаються двома частотами (тонами) одночасно. Вона має назву DTMF (Dual-Tone-Multi-Frequency).

Тональні частоти вибрані таким чином, щоб уникнути гармонійних завад від мовних сигналів. В системі DTMF застосовано вісім частот: чотири в нижній частотній групі (697…941) Гц і чотири у верхній (1209…1633) Гц. Правильна цифра визначається одним тоном з верхньої частотної групи і одним – з нижньої. Всього існує 16 можливих комбінацій (див. таблицю). Частіше всього використовуються тільки цифри 0, 1, …, 9. Іноді застосовуються всі 16 комбінацій для спеціальних функцій.

Нижня частотна група, Гц	Верхня частотна група, Гц
	1209	1336	1477	1633
697	1	2	3	A
770	4	5	6	B
852	7	8	9	C
941	*	0	#	D

Максимальна швидкість набору номера в системі частотного набору складає 7 цифр за секунду. Для порівняння в імпульсній системі набору швидкість складає 0,8 цифри за секунду (при частоті 10 Гц). Перевага системи DTMF за швидкістю набору майже десятикратна.

Для генерування тонів частотного набору використовуються два генератора з функцією перестройки частоти. Один з них – для нижньої частотної групи, інший – для верхньої. Вимоги щодо нестабільності частоти достатньо жорсткі - ± 1,5 % від діапазону.
