Выбор типа и определение размеров фундамента
В первом приближении рекомендуется принимать фундамент кольцевым или симметричным относительно стен ствола башни .
Такой кольцевой фундамент можно принять за условный ленточный, ширина которого равна ширине кольца фундамента, а длина длине дуги окружности диаметром, равным среднему диаметру кольца фундамента.
Окончательно тип фундамента устанавливается после того, как будет определена ширина подошвы фундамента.
Площадь подошвы такого фундамента равна
где
– ширина подошвы фундамента;
2.3.1. Расчет размеров ширины подошвы фундамента на естественном основании Исходные данные

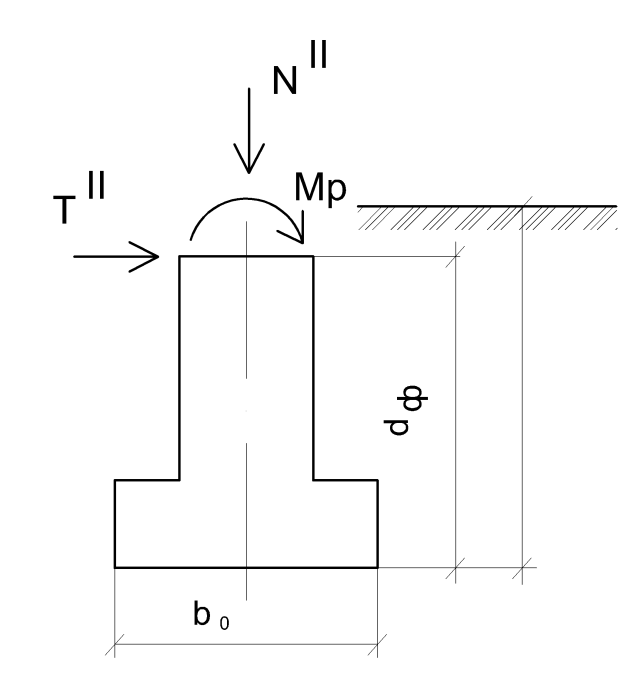

Принимаем предварительную расчетную схему фундамента
Нагрузки на фундамент
Расчет условной ширины подошвы фундамента
Предварительно
ширину ленточного фундамента
,м
при известном расчетном сопротивлении
грунта основания R,
кПа определяют
только при действии центральной нагрузки.
Расчет ведут методом
последовательных приближений. В
первом цикле в качестве исходного
значения R
принимают
условное расчетное сопротивление R0.
Условную ширину подошвы ленточного фундамента рассчитываем по формуле:
где
– усредненное
значение удельного веса материала
фундамента и грунта на его ступенях,
равное 20 кН/м3;
–
условное расчетное
сопротивление грунта, расположенного
непосредственно под подошвой фундамента
(из сводной табл. 1 физико-механических
характеристик грунтов). В проекте
непосредственно под подошвой фундамента
находится песок пылеватый с
;
=1,9 м– глубина
заложения фундамента.
Расчетное сопротивление грунта основания
где
и
- коэффициенты условий работы, принимаемые
по табл 9. Для определения коэффициентов
потребуется вычислить отношение длины
здания к высоте –
.
- коэффициент,
принимаемый
,
если прочностные
характеристики грунта (с
и
)
определены
непосредственными испытаниями, и
,
если указанные
характеристики приняты по таблицам.
Коэффициент
в курсовом проекте принять равным 1,1.
,
,
- коэффициентыопределяем
по табл. 10 в зависимости от величины
угла внутреннего трения
слоя грунта, расположенного непосредственно
под подошвой фундамента.
- расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента, кПа.
- коэффициент,
принимаемый:
при
<
10 м,
при
>
10 м (здесь
- ширина подошвы фундамента, м;
=8 м);
-
расчетное значение средневзвешенного
удельного веса грунтов, залегающих ниже
подошвы фундамента (при наличии подземных
вод определяется с учетом взвешивающего
действия воды), кН/м3;
-
то же, залегающих выше подошвы;
Нормативная нагрузка на обрез фундамента по наружной стене N=435 кН/м;
глубина заложения
фундамента
,
здание без подвала (
),
;
,
;
,
,
=1,1 (для песков
пылеватых насыщенных водой, при
соотношении
,
- приведенная
глубина заложения фундамента, м (
);
- глубина
подвала - расстояние от уровня планировки
до пола подвала, м В условиях данного
проекта
.
Делаем проверку
,
следовательно, требуемая ширина подошвы
b=2,52
м.
Далее по ГОСТ 13580-85 принимаем ближайшую по размеру фундаментную плиту – Ф28. (b=2,8 м; l=1,18 м; c=0,7м; h=0,5 м).
