7.2Обзор измерений в системе.
7.2.1Измерение температуры.
Измерения температуры в системе необходимо для контроля температурного режима работы уплотнений генератора.
Измерение температуры в системе обусловлено следующими основными условиями:
непревышением допустимых значений температуры уплотняющих подшипников;
обеспечение максимальной эффективности работы теплообменного оборудования;
поддержание температуры рабочих сред в заданных проектом пределах.

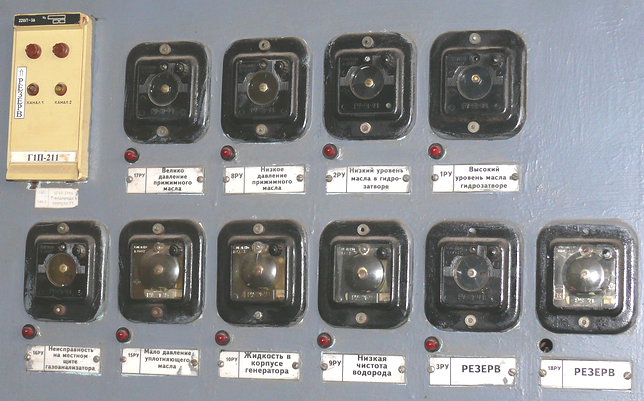

Фото 7.12 Фрагмент мщу тг -1.Блинкера отклонения параметров сувг
Для измерения температуры в системе УВГ применяются термометры жидкостные (ртутные, спиртовые) и термометры сопротивления.
Перечень точек измерения температуры приведен в таблице №7-1.
Таблица 7‑11 Перечень точек измерения температуры в системе
Наименование параметра |
Позиция датчика |
Единицы измерения |
Номинальное значение |
Температура баббита вкладышей уплотнений со стороны турбины |
Г1П92,93а Г2П92,93а Г3П92,93а Г4П92,93а |
0C |
60÷70 |
Температура баббита вкладышей уплотнений со стороны возбудителя |
Г1П94,95а Г2П94,95а Г3П94,95а Г4П94,95а |
0C |
60÷70 |
Температура баббита вкладышей подшипника генератора |
Г1П96,97а Г2П96,97а Г3П96,97а Г4П96,97а |
0C |
60÷70 |
Температура масла на сливе из подшипников генератора |
Г1П98а Г2П98а Г3П98а Г4П98а |
0C |
60 |
Температура масла на подаче к уплотнениям за МУ |
Г1П106а Г1П106а Г1П106а Г1П106а |
0C |
35÷45 |
7.2.2Измерение давления (кгс/см2).
Избыточное давление pи выражает превышение давления среды над атмосферным давлением.
Измерения давления в системе используются для формирования условий работы блокировок, регистрации в УВС, а также для контроля по месту.
Измерение давления производится с помощью манометров прямого действия, и преобразователей измерительных “Сапфир‑22”. Манометры прямого действия и измерительные преобразователи расположены, как в непосредственной близости от оборудования системы, так и на трубопроводах служащих технологическими связями между оборудованием системы регенерации низкого давления и технологически связанных других систем турбинного отделения.
Принцип измерения давления “Сапфир‑22” состоит в том, что измеряемый параметр подается по импульсному трубопроводу в камеру измерительного блока, воздействует на чувствительный элемент, деформирует его, в результате чего изменяется электрическое сопротивление чувствительного элемента. Это изменение преобразуется в токовый выходной сигнал о величине параметра.
Чувствительным элементом диффманометра является пластина из монокристаллического сапфира с кремниевыми пленочными тензорезисторами, прочно соединенная с металлической мембраной тензопреобразователя.
Измерение давления в системе обусловлено следующими условиями:
поддержанием оптимального режима работы инжектора, РПД;
необходимостью своевременного срабатывания сигнализации, блокировок и защит во избежание нарушений в работе оборудования, а также для защиты оборудования от повреждений.
непревышением допустимых значений давления масла в уплотнениях генератора.
Для измерения давления в системе смазки турбины применяются манометры, датчики и реле давления.
Перечень точек измерения давления в системе приведен в таблице №7-2.
Таблица 7‑12 Перечень точек измерения давления в системе
Наименование параметра |
Позиция датчика |
Единицы измерения |
Номинальное значение (абс.) |
Давление масла к инжектору от системы регулирования турбины |
Г1П229 Г2П229 Г3П229 Г4П229 |
кгс/см2 |
13÷16 |
Давление масла на всасе АМНУ, РМНУ |
Г1П232 Г2П232 Г3П232 Г4П232 |
кгс/см2 |
0,5÷0,6 |
Давление масла на напоре АМНУ, РМНУ до обратных клапанов |
Г1П226 Г2П226 Г3П226 Г4П226 Г1П227 Г2П227 Г3П227 Г4П227 |
кгс/см2 |
12÷14 |
Давление масла после инжектора уплотнений |
Г1П225 Г2П225 Г3П225 Г4П225 |
кгс/см2 |
10÷12 |
Давление масла после фильтров |
Г1П222 Г2П222 Г3П222 Г4П222 Г1П223 Г2П223 Г3П223 Г4П223 |
кгс/см2 |
10÷12 |
Давление уплотняющего масла после РПД |
Г1П217 Г2П217 Г3П217 Г4П217 Г1П220 Г2П220 Г3П220 Г4П220 Г1П233 Г2П233 Г3П233 Г4П233 |
кгс/см2 |
3,6÷3,9 |
Давление уплотняющего масла со стороны возбудителя |
Г1П216 Г2П216 Г3П216 Г4П216 |
кгс/см2 |
3,6÷3,9 |
Перепад давления «масло-водород» |
Г1П231 Г2П231 Г3П231 Г4П231 Г1П231а Г2П231а Г3П231а Г4П231а Г1П231б,в Г2П231б,в Г3П231б,в Г4П231б,в |
кгс/см2 |
0,6÷0,9 |
