6Устройство оборудования системы
6.1Охладитель дистиллята
Охладитель дистиллята представляет собой теплообменник поверхностного типа 2х ходового по охлаждающей воде и многоходового по охлаждаемому дистилляту. (Рисунок 6.1).
|
корпус |
|
доска трубная |
|
крышка нижняя |
|
перегородка |
|
крышка верхняя |
|
термометр |
|
решетка |
|
пробка воздушная |
|
трубка |
|
пробка сливная |

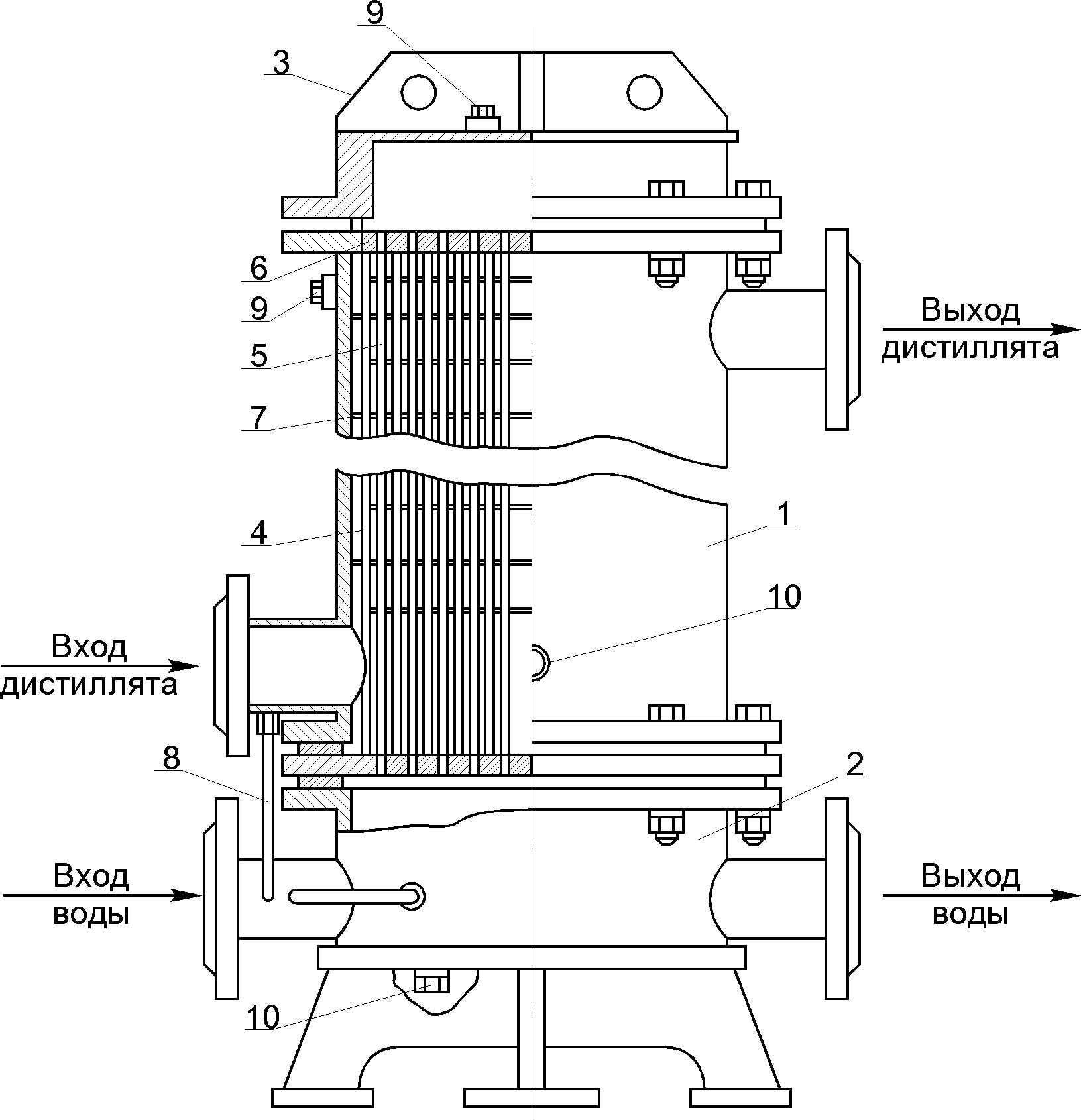

Рисунок 6.7 Охладитель дистиллята
Внешний вид охладителя дистиллята представлен на Фото 6.1.
Фото 6.1 Внешний вид охладителей дистиллята
Охладитель состоит из корпуса, верхней и нижней крышек, верхней и нижней трубных досок, трубной системы.
Корпус представляет собой цилиндрическую обечайку, к верхней и нижней частям которой приварены фланцы.
На нижней крышке имеются четыре лапы для крепления теплообменника к фундаменту. Внутри крышка имеет перегородку, разделяющую трубную систему на две части. Сверху нижняя крышка имеет фланец для соединения с нижней трубной доской и корпусом.
Трубная система состоит из латунных прямых трубок, развальцованных в верхней и нижней трубных досках. Каркас трубной системы имеет четырнадцать поперечных сегментных перегородок, которые обеспечивают поперечно-продольное омывание трубок дистиллятом.
Работа теплообменника основана на передаче тепла через стенки трубок от дистиллята к охлаждающей воде.
Дистиллят через нижний патрубок, расположенный в корпусе охладителя, направляется в межтрубное пространство, омывает трубки поперечно-продольным потоком, передает тепло охлаждающей воде и выходит из теплообменника через верхний патрубок, расположенный в корпусе.
Охлаждающая вода через патрубок, расположенный на нижней крышке поступает в камеру охлаждающей воды первого хода, оттуда в трубки первого хода и в верхнюю крышку. Из верхней крышке вода поступает в охлаждающие патрубки второго хода, откуда поступает в камеру охлаждающей воды второго хода и через патрубок, расположенный на нижней крышке уходит в циркуляционную систему.
6.2Насос охлаждения статора генератора
Насос охлаждения статора генератора - центробежный, горизонтальный, секционный, двухступенчатый (Рисунок 6.2).

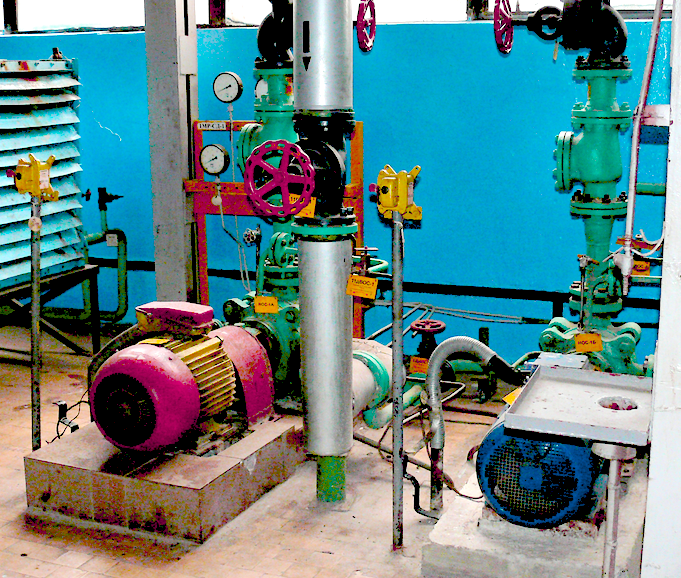

Общий вид насосов охлаждения статора генератора представлен на Фото 6.2.
Насос состоит из корпуса и ротора.
К корпусу относятся: всасывающая и нагнетательная крышка корпуса с направляющими аппаратами и кронштейны.
Места выхода вала насоса из корпуса уплотняются пеньковой набивкой, пропитанной антифрикционным составом.
Крышки и направляющие аппараты стягиваются стяжными шпильками. Стыки секций уплотняются резиновым шнуром.
|
подшипник |
|
доска трубная |
|
концевые уплотнения |
|
крышка всасывания |
|
гидравлическая пята |
|
стяжные болты |
|
напорный патрубок |
|
упругая пальцевая муфта |
|
комплект секций с направляющими аппаратами |
|
|
Рисунок 6.8 Насос охлаждения статора генератора
Ротор насоса состоит из вала, на который надеты рабочие колеса, дистанционная втулка и диск гидравлической пяты. Все эти детали стягиваются на валу гайкой вала
Опорами ротора служат два радиальных сферических подшипника, которые установлены в кронштейнах.
Работа насоса основана на действии центробежной силы. Вращаясь, рабочее колесо сообщает круговое движение жидкости, находящейся между лопатками. Вследствие возникающей при этом центробежной силы, вода от центра колеса перемещается к внешнему выходу, а освобождающееся пространство вновь заполняется водой, поступающей из всасывающей трубы.
