7.3Органы управления системой
Система охлаждения статора генератора имеет органы управления оборудованием. Блокировки и защиты обеспечивают высокую стабильность работы и служат для защиты оборудования системы и людей при нарушениях нормального режима эксплуатации или авариях.
Из оборудования системы охлаждения статора генератора дистанционное управление имеют только насосы, которые могут быть:
включены или отключены ключом управления (КУ) с местного щита управления; (Фото 7.1.).
введены в автоматический резерв или переведены из автоматического резерва в дистанционное управление ключом положения блокировки (ПБ) с местного щита управления; (Фото 7.1.).
отключены аварийной кнопкой по месту расположения насоса (Фото 6.2.).

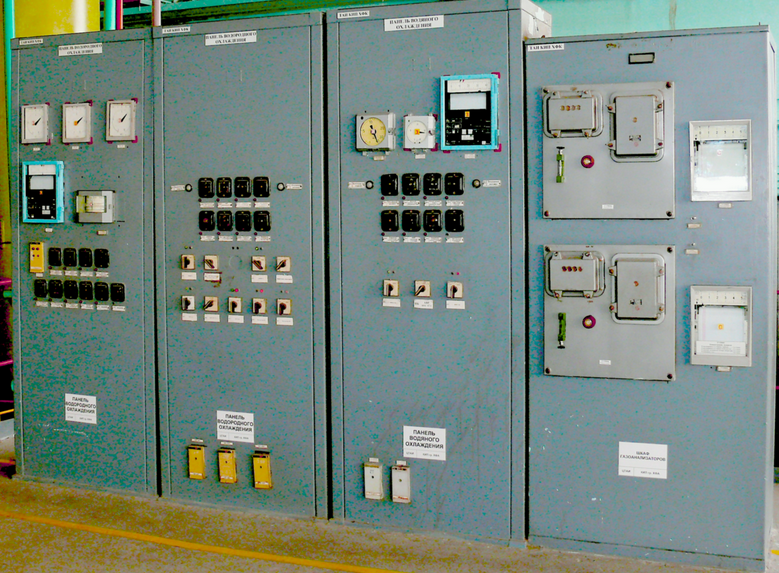

Фото 7.7 Общий вид местного щита управления тг-1
На блочном щите управления система охлаждения статора генератора представлена на панели Б-19 в виде табло сигнализации и прибора по расходу дистиллята, (Фото 7.2.), а также в виде упрощённой схемы на фрагментах ИВС (Фото 7.3.). При отклонениях параметров, при аварийном отключении работающего насоса, при включении резервного насоса по понижению давления дистиллята перед генератором на МЩУ срабатывает соответствующий блинкер (Фото 7.6.), а на БЩУ на панели Б-19 загорается табло «Неисправность водяного охлаждения Г-3(4)»

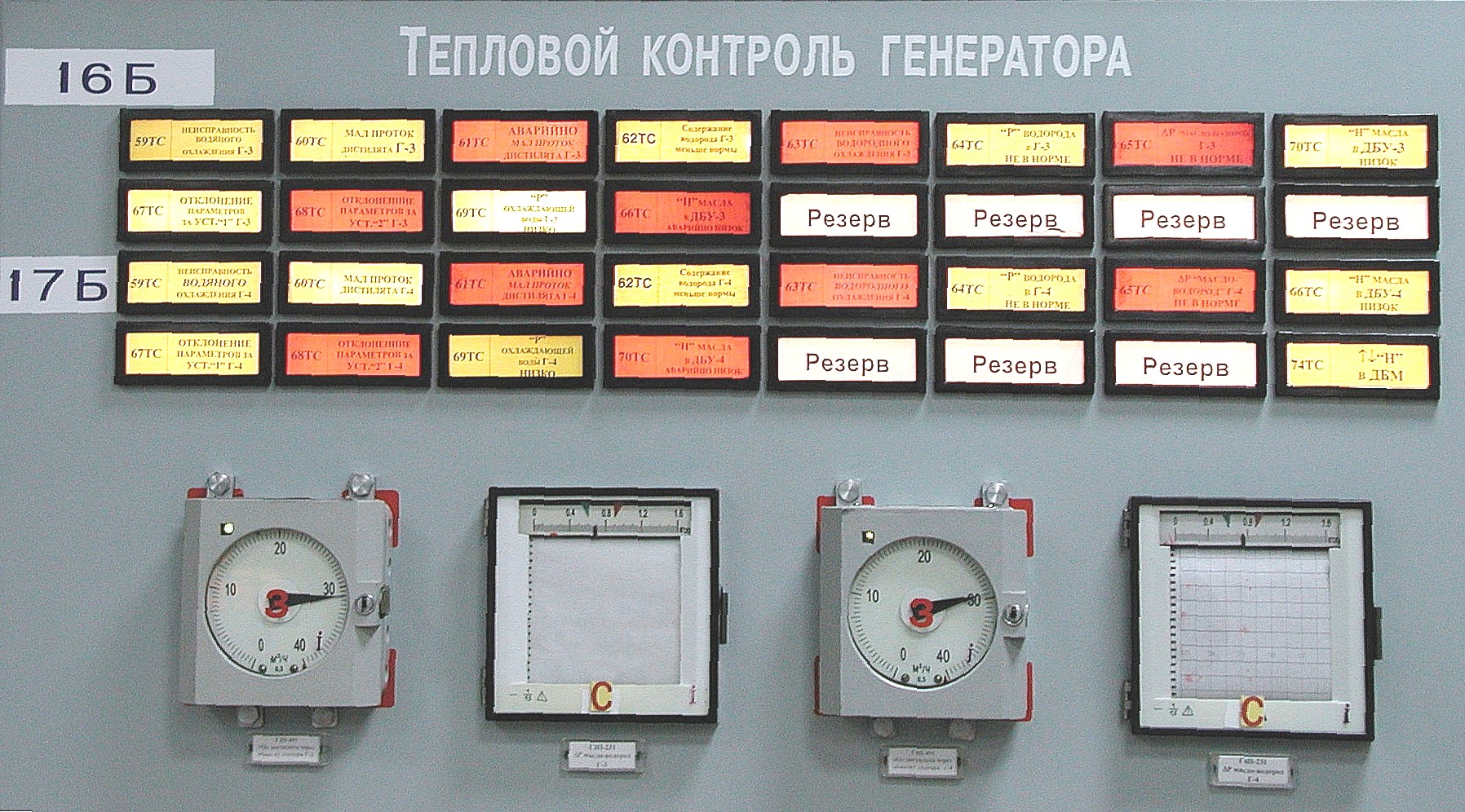

Фото 7.8 Фрагмент панели б-19. Табло сигнализации и приборы

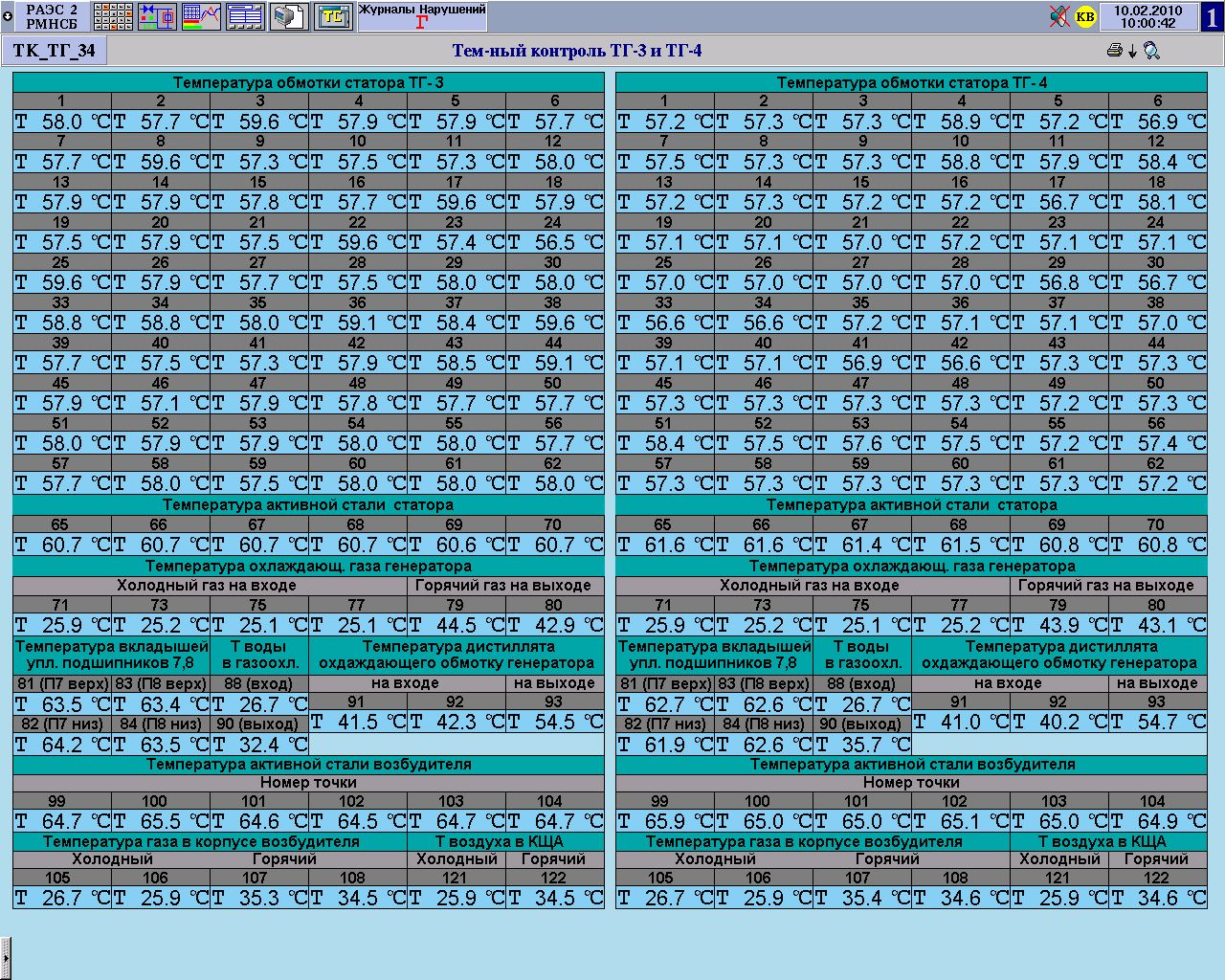

Фото 7.9 Фрагмент ивс. Температурный контроль тг-3,4
7.4Перечень защит и блокировок системы
Система охлаждения статора генератора снабжена устройствами защит и блокировок, обеспечивающими отключение оборудования при возникновении аварийных нарушений работы.
7.4.1Блокировки (АВР)системы охлаждения статора генератора
7.4.1.1Блокировка (АВР) по отключению электродвигателя насоса охлаждения обмотки статора генератора:
- при аварийном отключении электродвигателя работающего насоса происходит автоматическое включение резервного насоса, при условии что ключ «ПБ» резервного насоса находится в положении «Резерв» (Фото 7.4.) и срабатывает соответствующий блинкер на МЩУ (Фото 7.6.).
7.4.1.2Блокировка (АВР) по падению давления в напорном коллекторе системы охлаждения обмотки статора генератора:
- при падении давления в напорном коллекторе до 2,5 кгс/см2 происходит автоматическое включение резервного насоса, при условии что ключ «ПБ» резервного насоса находится в положении «Резерв» (Фото 7.4.) и срабатывает соответствующий блинкер на МЩУ (Фото 7.6.).
Фото 7.10 Фрагмент мщу тг. Ключи переключения блокировок и управления насосами охлаждения статора генератора
7.4.2Защиты системы
Генератор отключается с выдержкой времени 2 мин при уменьшении расхода охлаждающей воды через обмотку статора до 13 м3/ч с запретом на включение генератора.
7.5Контроль технологических параметров системы охлаждения статора генератора
контроль давления дистиллята до и после насосов, до и после фильтров механической очистки, до и после обмотки статора осуществляется по манометрам, установленным на трубопроводах;
контроль величины удельного электрического сопротивления дистиллята осуществляется автоматическим показывающим и сигнализирующим прибором, датчик которого установлен на трубопроводе, а сам прибор расположен на панели сигнализации МЩУ (Фото 7.5.);
