Задание 8.

Схематически изобразите названные ниже дислокации (табл. 8). Чем они принципиально отличаются друг от друга?

Таблица 8

Варианты заданий

Варианты

Дислокации

9

Флексура, надвиг

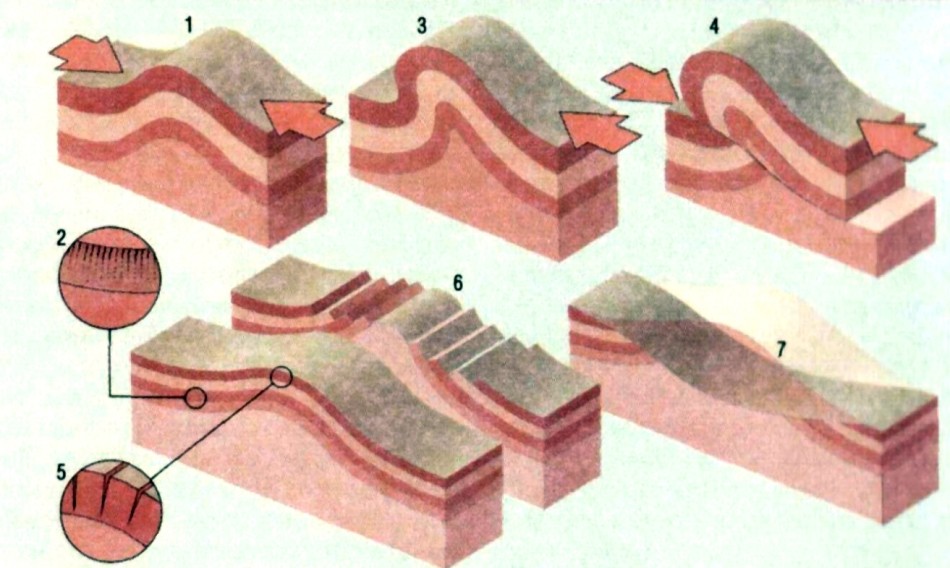

ФЛЕКСУРА, в геологии - складка, образовавшаяся в пласте горной породы в результате разломов. Складки бывают АНТИКЛИНАЛЬНЫМИ и СИНКЛИНАЛЬНЫМИ в зависимости от того, опускается или приподнимается при этом порода. Моноклинальная складка (флексура в узком смысле слова) идет только в одном направлении и обычно переходит в сдвиг. Складки являются частью процесса тектоники плит, они образуются под давлением, когда напластования пород прогибаются по вертикали. Если сжатие при этом относительно слабо и равномерно, складка называется «симметричной», если неравномерно, она будет асимметричной. Во многих случаях под давлением образуютсяопрокинутые складки. Под давлением может также произойти разлом пласта породы; в этом случае образуется складка-надвиг или ПОКРОВ.

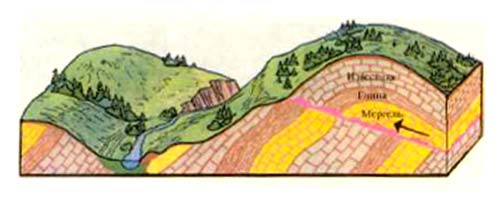

НАДВИГ (русск.) — наползание одной группы слоев горных пород (осадочных, метаморфических, реже кристаллических) на другую в процессе интенсивного сжатия при горообразовании. Надвиг происходят по относительно пологой поверхности после крупного разлома при боковом давлении. В результате более древние слои оказываются поверх более молодых и разрез их повторяется дважды, что вызывает затруднения при разведке полезных ископаемых.

Надвиг:

Надвиг возможен при горизонтальном или почти пологом земном нарушении, когда же флексура это коленообразные изгибающиеся -ступени

Задание 9.

В этом задании необходимо построить геологический разрез по разведочным данным (табл.9) и согласно заданию своего варианта. Топографический профиль постройте по абсолютным отметкам устьев скважин. Пример построения геологического разреза по абсолютным отметкам скважин (рис. 1).

№ скв., абс. отметка устья, м

Геол. возраст

Глубина залегания подошвы слоя, м

Описание горных пород

Глубина залегания уровня воды, м

появив-шегося

установившегося

5

299,6

LQ3-4

mN2

K

15,2

21,5

24,0

Лесс

Песок мелкий

Известняк

19.8

19.8

6

310,3

LQ3-4

mN2

mN2

mN2

mN2

mN2

6,6

9,0

17,5

20,2

24,0

31,0

Лесс

Песок пылеватый

Глина тугопластичная

Песок пылеватый плотный

Глина тугопластичная

Песок мелкий плотный

29.1

29.1

7

311,6

LQ3-4

mN2

mN2

mN2

mN2

mN2

К

1,6

10,2

19,0

21,5

25,1

32,2

34,0

Лесс

Песок пылеватый

Глина тугопластичная

Песок пылеватый плотный

Глина тугопластичная

Песок мелкий плотный

Известняк

29,9

29,9

Вариант 9. Территория между скважинами 5 и 6 застроена жилыми зданиями, территория между скважинами 6 и 7 предназначена под орошение.

По данным бурения скважин 5, 6, 7 (табл. 9), расположенных по прямой на расстоянии 160 м одна от другой, постройте геологический разрез масштабы горизонтальный 1:2000, вертикальный 1:500.

Какие геологические процессы и явления могут возникнуть при утечках воды из канала, который проектируется перпендикулярно линии разреза рядом со скважиной 7, если абсолютная отметка дна канала 303,3м? В каком месте поперечного разреза канала потребуется наиболее надежная гидроизоляция?

Избыточное орошение приводит к потере воды, при повышенной эрозии – к вторичному засолению, уменьшению речного стока .
