АННОТАЦИЯ

Ф.И.О. «Расчет основания фундаментов мелкого заложения и свайного фундамента». – Челябинск: ЮУрГУ, 2014. страниц - 31 и 14 иллюстраций.

В данной семестровой работе по дисциплине «Основания и фундаменты» выполнен расчет основания фундаментов мелкого заложения и свайного фундамента.

СОДЕРЖАНИЕ

Введение 4

Исходные данные 5

1. Анализ грунтовых условий 7

2. Сбор нагрузок на фундамент 9

3. Назначение глубины заложения фундамента мелкого заложения 14

4. Расчет основания фундаментов мелкого заложения по деформация 16

5. Определение напряжения и расчет просадки основания 18

6. Конструктивные схемы фундаментов 21

7. Проектирование свайного фундамента 23

8. Расчет свайного фундамента по I группе предельных состояний 23

9. Расчет свайного фундамента по II группе предельных состояний(по деформации) 25

10. Конструктивная схема фундамента 27

11. Вывод 29

Библиографический список 30

ВВЕДЕНИЕ

Фундаменты являются опорной частью здания и предназначены для передачи нагрузки от всех вышерасположенных конструкций на основание. От надежной работы фундамента в большой степени зависят эксплуатационные качества здания, его капитальность и долговечность.

В последние годы под строительство все чаще отводятся площадки со сложными для строительства инженерно-геологическими условиями. В то же время вследствие увеличения пролетов в промышленном строительстве резко возрастают нагрузки на фундаменты. Эти обстоятельства повышают ответственность проектировщиков при выборе и расчете фундаментов.

Поэтому цель данного курсового проекта: закрепление теоретических знаний по дисциплине «Механика грунтов. Основания и фундаменты» и их практическое применение.

Исходные данные.

1. Исходные данные

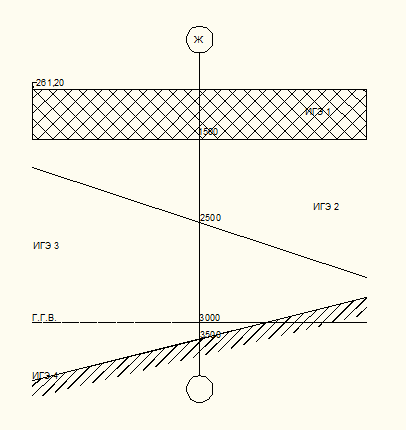

Рис 1. Схема грунтовых условий.

Рис2. Тип здания

1.Анализ грунтовых условий.

Нам предоставлен образец грунтов залегающих под предполагаемым местом строительства. Для получения представления о пригодности тех или иных слоев грунта к строительству и восприятию нагрузки необходимо классифицировать их. На схеме 1 представлен разрез основания.

1)ИГЭ 1-почвенно растительный слой мощностью 1500мм.

2)ИГЭ 2- глинистый грунт мощностью 2500мм.

ρ_s=2.73т/м³; ρ=1.75т/м³;W=0.3; W_p=0.17; W_L=0.37; K_ф=30;Е=20мПа;ν=0.42; φ=19град; с=71кПа.

2.1) Наименование:

J_p= W_L- W_p J_p=0.37-0.17=0.2

Согласно ГОСТ 25100-95 "Грунты. Классификация" данный глинистый грунт относится к глинам, так как J_p>0.17

2.2)Консистенция:

J_L=(0.3-0.17)/0.2=0.65

0.5<J_L<0.75-глина мягкопластичная

2.3)Влажность, коэффициент пористости, поведение при замачивании

ρ_d=1.75/(1+0.3)=1.346т/м³

e=(2.73-1.346)/1.346=1.028

S_r=(0.3*2.73)/(1.028*1)=0.797

Таким образом можно сделать вывод: согласно ГОСТ 25100-95 "Грунты. Классификация, данный грунт обладает рыхлым скелетом( 2.1< ρ_d< 1.2) , и является влажным. Данный грунт не является хорошим основанием.

3)ИГЭ 3- глинистый грунт мощностью 3500мм.

ρ_s=2.7т/м³; ρ=1.7т/м³;W=0.2; W_p=0.13; W_L=0.27; K_ф=40;Е=20мПа;ν=0.35; φ=23град; с=35кПа.

2.1) Наименование:

J_p= W_L- W_p J_p=0.27-0.13=0.14

Согласно ГОСТ 25100-95 "Грунты. Классификация" данный глинистый грунт относится к суглинкам, так как 0,17>J_p>0.07

3.2)Консистенция:

J_L=(0.2-0.13)/0.14=0.5

0.5<J_L<0.75-глина мягкопластичная

3.3)Влажность, коэффициент пористости, поведение при замачивании

ρ_d=1.7/(1+0.2)=1.417т/м³

e=(2.7-1.417)/1.417=0,907

S_r=(0.2*2.7)/(0,907*1)=0.596

Таким образом можно сделать вывод: согласно ГОСТ 25100-95 "Грунты. Классификация, данный грунт обладает рыхлым скелетом( 2.1< ρ_d< 1.2) , и является влажным. Данный грунт не является хорошим основанием.

4)ИГЭ 4-скалистое основание. Прочность Rᶜ=80МПа

Согласно ГОСТ 25100-95 "Грунты. Классификация" данное основание относится к прочным, так как 120< Rᶜ<50. Данный ИГЭ является хорошим основанием, но залегает слишком глубоко.

2.Сбор нагрузок на фундамент

Нагрузки и конструкции здания

Сооружение	Конструкции		Нормативная нагрузка
	Наименование	Материал	Постоянные	Временные
Радиотелевизионная передающая станция	Колонны	Сборный ж/б	γ=24,5 Н/м3	-
	Перекрытия	Сборные ж/б	3,50 кН/м2	5,00 кН/м2
	Покрытие	Сборный ж/б	3,50 кН/м2	Снег
	Пол на отм. ±0,000	На грунте	-	2,00 кН/м2
	Стены с пилястрами	Кирпич	-	-
	Нагрузка от технологического оборудования - 0
	Место строительства – г. Курган

Рис3. Конструктивная схема сооружения и исходные данные

Рис4. Схема грузовых площадей
