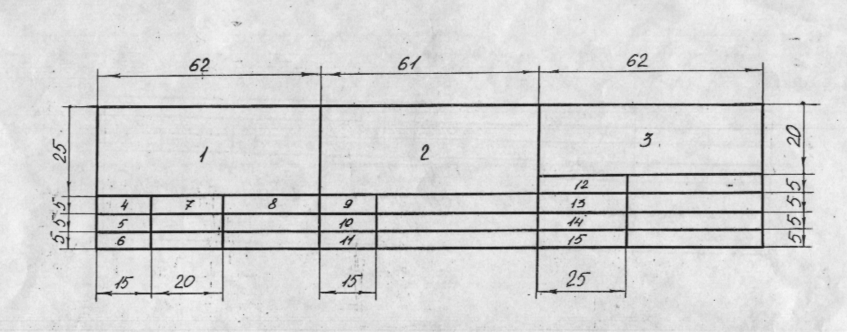

Оформление штампа чертежей
В штампе указывают:
В графе 1 – наименование учебного заведения
─║─ 2 – наименование вида изделия (коротко и по возможности
одним словом)
─║─ 3 – наименование группы деталей или детали
─║─ 4 – год разработки чертежа
─║─ 5 – слово «Разработал» или сокращение «Разр»
─║─ 6 – слово «Проверил» или сокращение «Пров»
─║─ 7 – дата подписания чертежа
─║─ 8 – фамилия лиц, подписавших чертеж
─║─ 9 – размер одежды
─║─ 10 – номер модели, вид одежды или материал
─║─ 11 – наименование потребителя (организации, заказчика)
─║─ 12 – масштаб чертежа
─║─ 13 – порядковый номер регистрации чертежа (в учебном
заведении слово «группа»)
─║─ 14 – общее количество листов, относящееся к данному изделию
─║─ 15 – способ изготовления чертежа (оригинал, копия, дубликат)
|
|
|
|
Костюм |
Жакет, |
||
|
ОТД и С |
|
женский |
юбка |
|||
|
|
|
|
|
|
М |
1:4 |
2014 |
20.04 |
Фамилия |
Размер |
170 -92 -100 |
Группа |
МКз-24 |
|
Разр |
|
|
Матер |
шерсть |
Листов |
3 |
|
Пров |
|
Хасанова |
Потреб |
Инд. заказ |
Способ |
оригинал |
|
ПРИЛОЖЕНИЕ 9

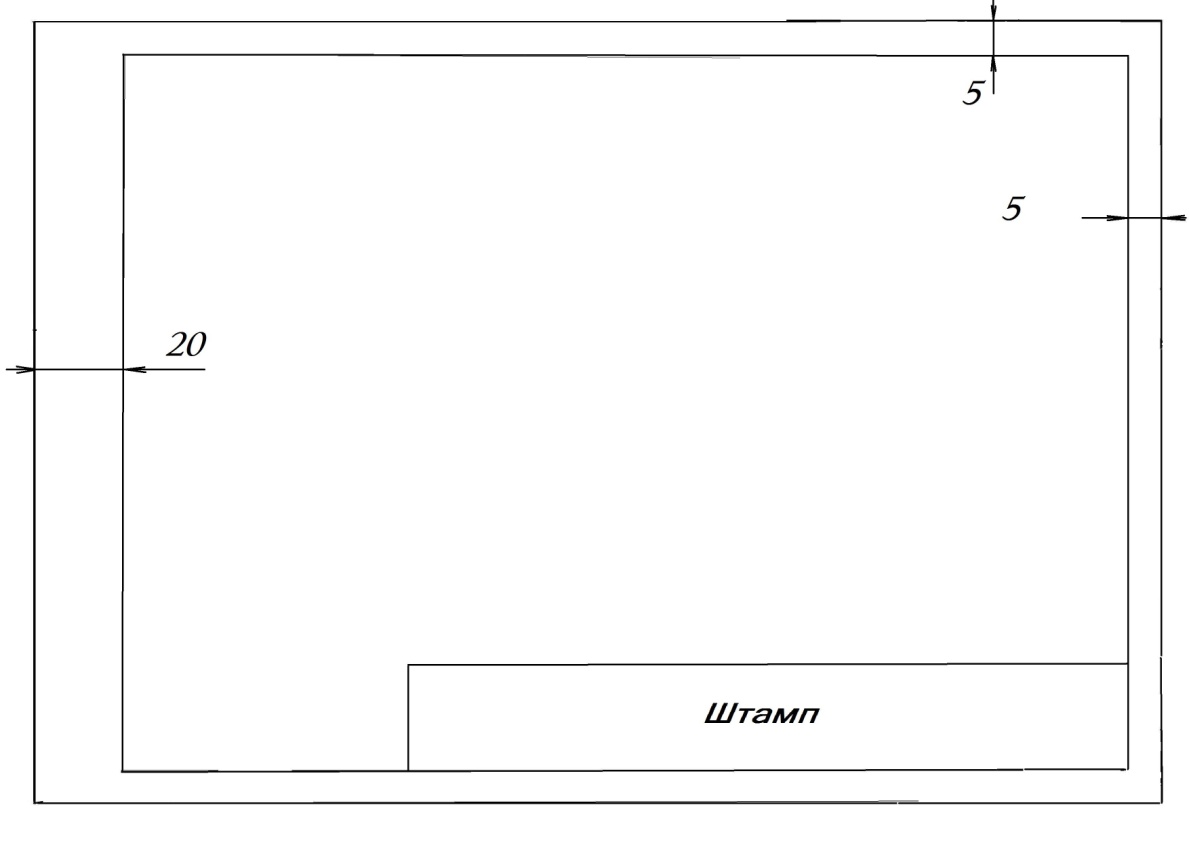

Расположение штампа на листе
ГАОУ СПО СО «Областной техникум дизайна и сервиса». – Екатеринбург, 2013. – 36 с.
