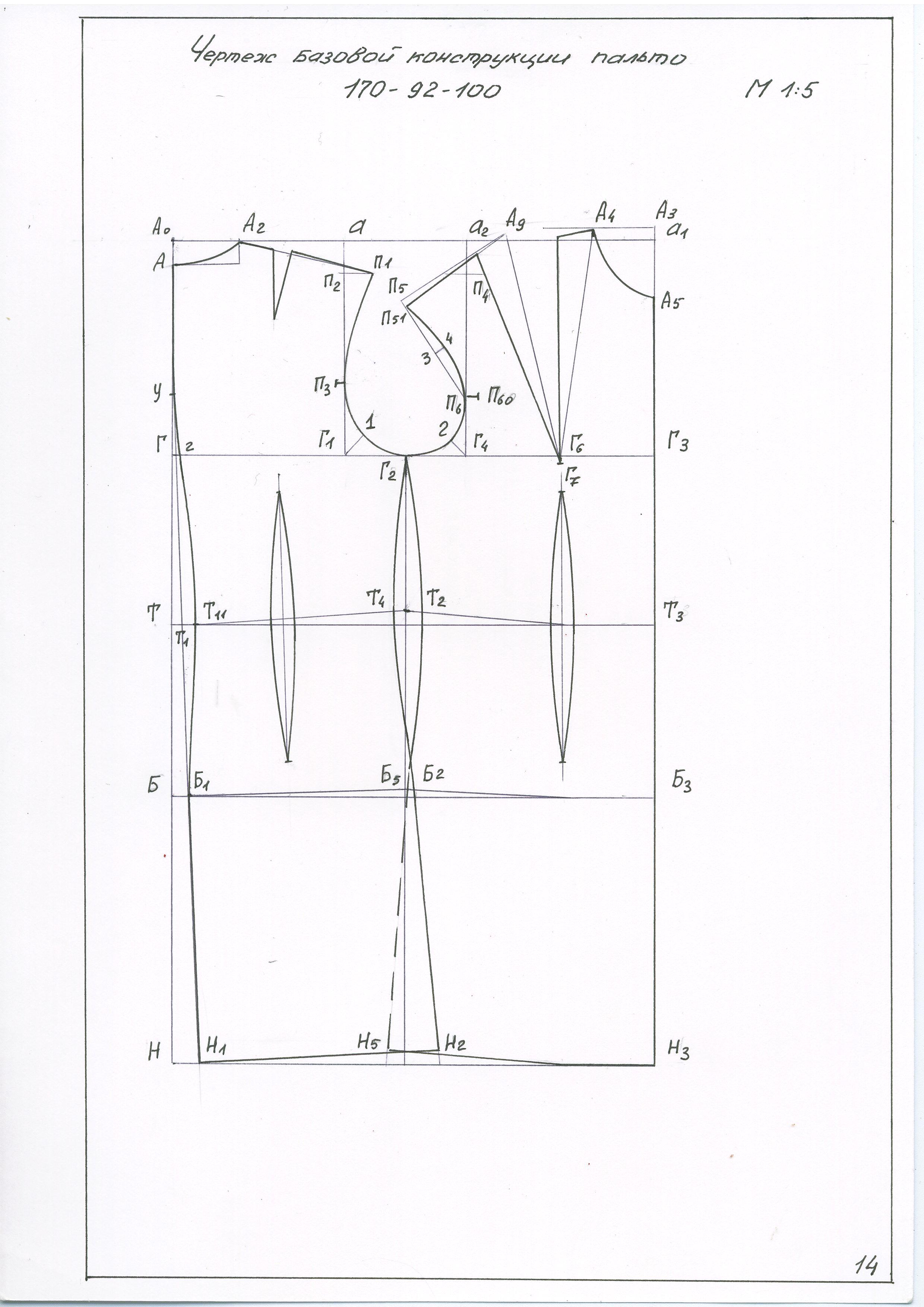

Пример Расчета чертежа базовой конструкции

Наименование участка чертежа

Условное обозначение участка чертежа

Расчётная формула

Расчёт, см

Величина участка см

1

2

3

4

5

Базисная сетка чертежа

Уровень лопаток

А₀У

0,4Дтс₂

0,4*43,1

17,25

Уровень линии глубины проймы

А₀Г

Впрз₂+Пспр+

+0,5Дтс₂

22,1+ 2,0+ 0,5*1

24,6

Уровень линии талии

А₀Т

Дтс₂+Пдтс

43,1+1,0

44,1

Уровень линии бедер

ТБ

0,5Дтс₂-2

0,5*43,1-2

19,55

Построение спинки

Отвод средней линии спинки на уровне талии

ТТ₁

По силуэту

1.5

1.5

Ширина горловины спинки

А₀А₂

1/3Сш+Пшг+k

19,5/3+0,7 +0,5

7,7

Высота горловины спинки

А₂А₁

1/3А₀А₂+Пвгс

2,5+0,5

3

Длина изделия

А₀Н

Ди + Пдтс

102+1

103

Положение конца плечевого шва спинки

А₂П₁

Т₁П₁

Шп+ пос.+р-р выт.

Впк₂+Пвпк

13.5+0.5+0

43,8+1+0,5

14 45.3

Высота проймы спинки

Г₁ П₂

Из П₁ перпендикуляр влево на а Г₁

измерить

18,0

Точка касания проймы спинки с вертикалью – контрольная точка

Г₁П₃

1/3П₂Г₁+2

1/3 *18,0+2,0

8,0

Вспомогательная точка построения проймы спинки

Г₁1

0,2Г₁Г₄+0,5

0,2*14,35+0,5

3,37

Середина проймы

Г₁Г₂

Г₁Г₄/2

0,5*14,35

7,17

1

2

3

4

5

Построение переда

Спуск линии талии

Т₃Т₈

Цельновыкроенное изделие по линии талии

1,0

Положение вершины горловины

Т₈А₃

ДтсII+Пдтп+1/2*Т₆₀Т₆

45,8+ 1,2+ 0,5*1,0

47,5

Отвод линии середины полочки

А₃А₃₁

0,5-1,5

1.0

1,0

Ширина горловины полочки

А₃₁А₄

А₀А₂ - (0-0,5)

А₀А₂

7,7

Глубина горловины полочки

А₃А₅

А₃₁А₄+1

7,7+1,0

8,7

Определение центра груди

Г₃Г₆

½*Г3Г4/3+2

11,0

Положение конца нагрудной выточки

А₄Г₇

Вг₂+1/2Пдтп

28+1,2*0,5

28,6

Величина раствора нагрудной выточки

А₄А₉

2*(Сг₂-Сг₁) +2

2*(54,4-48,9) + 2,0

13,0

Вершина проймы спереди

Г₄П₄

Г₁П₂-сутюжка

18,0-0,5

17,5

Контрольная точка проймы переда

Г₄П₆

П₆П₆₀

Г₄П₄/3

5,8

0,6

Положение плечевой точки переда

А₉П₅

Шп

13,5

13,5

Вспомогательная точка проймы переда

Г₄2

0,2*Шпр

0,2*14,35

2,87

…

Построение втачного рукава

(для примера)

Глубина проймы

ОО₁

По чертежу проймы

15,5

Высота оката рукава

О₁О₂

ОО1-ОО2

15,5-2,5

13,0

Ширина рукава в готовом виде

(Оп+Поп)/4

( 33,1+6 )/4

9,78

Длина рукава желаемая

П₅М

Друк – (1…1,5)

56-1

55,0

Определение линии локтя

П₅Л

П₅М/2+3,0

55/2+3

30,5

Ширина рукава внизу

ММ₁

Шир. рукава внизу

По модели

…

…

1

2

3

4

5

Внесение модельных особенностей в чертеж

Положение оси бокового среза спинки

Б₁Б₂

_г Г₂

27

27

Величина расширения сетки на уровне бедер

В

(С_б+П_б)-Б₁Б₃

(56+2)-57

1,0

Суммарный раствор вытачек

Σвыт

(С_г3 + П_г) –

(С_{т +} П_т) – ТТ₁

(43,5+6)-(31,5+9,0)-1,0

8,0

Талиевая вытачка в боковом срезе

0,45 ΣВыт

По модели

4

Оформление горловины полочки

А5А51

По модели

6-10

10

Оформление горловины полочки

А₉₁А₉₁¹

По модели

4-6

6

Оформление горловины спинки

А₂₁А₂₁¹

АаА¹

По модели

2-5

2-4

4

3

Оформление линии низа

Оформление боковых линии внизу

Н₁Н₂

Н₃Н₈

Н₄Н₂

Б₁Б₂

Т₈А₃

Н₂Н₅

-

1,0

1,5

27,0

1,0

1,5

…

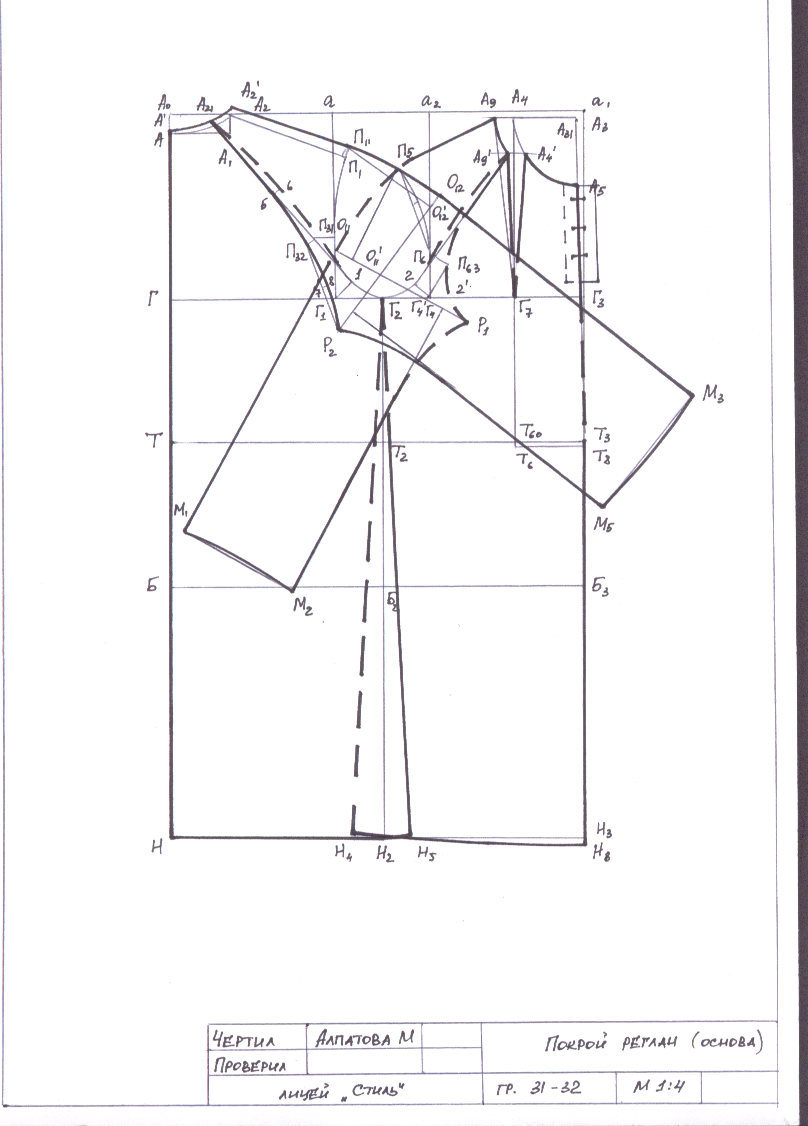

Построение проймы покроя «реглан»

Построение проймы спинки

Подъем горловины

АА₁

0,5-0,7

0,5

А₂А₂¹

0,7-1,0

0,7

П₁П₁¹

1,0-1,5

1,0

Вспомогательная точка

А₂¹А₂₁

По модели

2-7

5

Контрольная точка

П₃П₃₁

Влево до проймы реглан

Построение проймы полочки

А₄А₄₁

По модели

2-7

5

А₄₁А₉₁

Методом дуг и засечек

Контрольная точка

П₆П₆₂

Вправо до проймы реглан

…..

Построение передней части рукава покроя «реглан»

…
