Порядок произведения замеров освещенности люксметром ю-116
Проверить нулевое положение стрелки прибора, для чего фотоэлемент отсоединяют от прибора. В случае отклонения стрелки от нулевого положения корректором 7 устанавливают ее на нулевое деление шкалы.
Выбор диапазона измерений начинают с установки на фотоэлемент насадок К и Т, далее надо нажать правую кнопку - шкала 0 -100, а затем левую - шкала 0 - 30. Если и в том и в другом случаях стрелка прибора отклоняется менее отметок на шкалах 17 и 5 соответственно, то необходимо:
а) установить на фотоэлемент насадки К и Р, повторить последовательность нажатия кнопок;
б) установить на фотоэлемент насадки К и М, повторить после довательность нажатия кнопок.
Если при насадках К и М и нажатой левой кнопке стрелка люксметра не доходит до 5 делений по шкале 0-30, то измерения проводить без насадок с открытым фотоэлементом. По окончании измерений:
1) Отсоединить фотоэлемент от измерителя люксметра.
Надеть на фотоэлемент насадку Т.
Уложить фотоэлемент и насадки в крышку футляра.
Естественное освещение зданий
Колебания естественной освещенности днем весьма велики. Поэтому естественная освещенность внутри помещений, обусловленная природным светом, также изменяется в больших пределах. Основным общепринятым количественным показателем естественного освещения в проектировании принят коэффициент естественной освещенности (КЕО) (выражается в процентах). Он определяется отношением естественной освещенности, создаваемой в некоторой точке заданной плоскости внутри помещения светом неба (непосредственным или после отражения), к значению наружной горизонтальной освещенности, создаваемой светом полностью открытого небосвода и измеренной в то же самое время;
КЕО = ·100% (18)
где: ЕB - освещенность в какой-либо точке внутри помещения;
Ен - одновременно с ЕB замеренная горизонтальная освещенность на открытом месте, создаваемая диффузным светом всего небосвода.
Действующими нормативами значение КЕО норм устанавливается для бокового освещения (через окна, витрины, витражи) от 3,5 до
0,1% и для комбинированного (боковое совместно с верхним через световые фонари) от 10 до 0,5%.

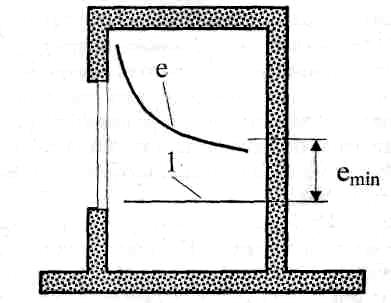

Рис. 3. Схема распределения КЕО. Одностороннее боковое освещение. е - кривая изменения КЕО, 1 - уровень рабочей поверхности.
Нормированное значение КЕО для каждого конкретного помещения устанавливается с учетом характера зрительной работы, системы расположения световых проемов, района на территории СНГ, где находится рассматриваемое здание.
Распределение освещенности по глубине помещения, а следовательно, и КЕО неравномерно. Для оценки уровня освещенности обычно строят кривые изменения КЕО по замерам величины освещенности не менее чем в 5 точках, расположенных на уровне условной рабочей поверхности, отстоящей от пола на 0,8 м. На рис. 3 показана кривая изменения КЕО внутри помещения с естественным боковым освещением.
