3.4.3 Выбор дымососа

Применение искусственной тяги обусловлено невозможностью обеспечить необходимое разрежение при помощи дымовой трубы или когда необходимо сооружение очень большой дымовой трубы (высота трубы не должна превышать 50 - 60 м.).

На основании аэродинамического расчета на номинальную нагрузку теплоэнергетического агрегата расход дымовых газов перед дымососом при t_Г, Р_бар=760 мм рт. ст., и _г составляет V [м^з/ч], а перепад полных давлений в тракте, определенный с учетом среднего барометрического давления для места установки котельного агрегата Р_бар = 730 мм рт. ст. Н [мм вод. ст.].

Определяется расчетный режим дымососа, включающий нормативные запасы:

Q_p = 1,1V(760/730)

Н_р = 1,2.

Указанные данные следует привести к нормальной плотности, для которой даются характеристики дымососов заводами-изготовителями (воздух ₀ = 1,29 кг/м³; Р_бар = 760 мм рт. ст., t = 100° С или 200° С).

Переходный коэффициент

для 100 ^оС.

и

для 200 ^оС.

Приведенные параметры расчетного режима составят:

Н_р^пр = К_100 Нр для 100° С;

и

Н_р^пр = К_200 Нр для 200° С;

Из сводных графиков характеристик дымососов (рисунок 3.9 -3.12) выбираем наиболее подходящий дымосос.

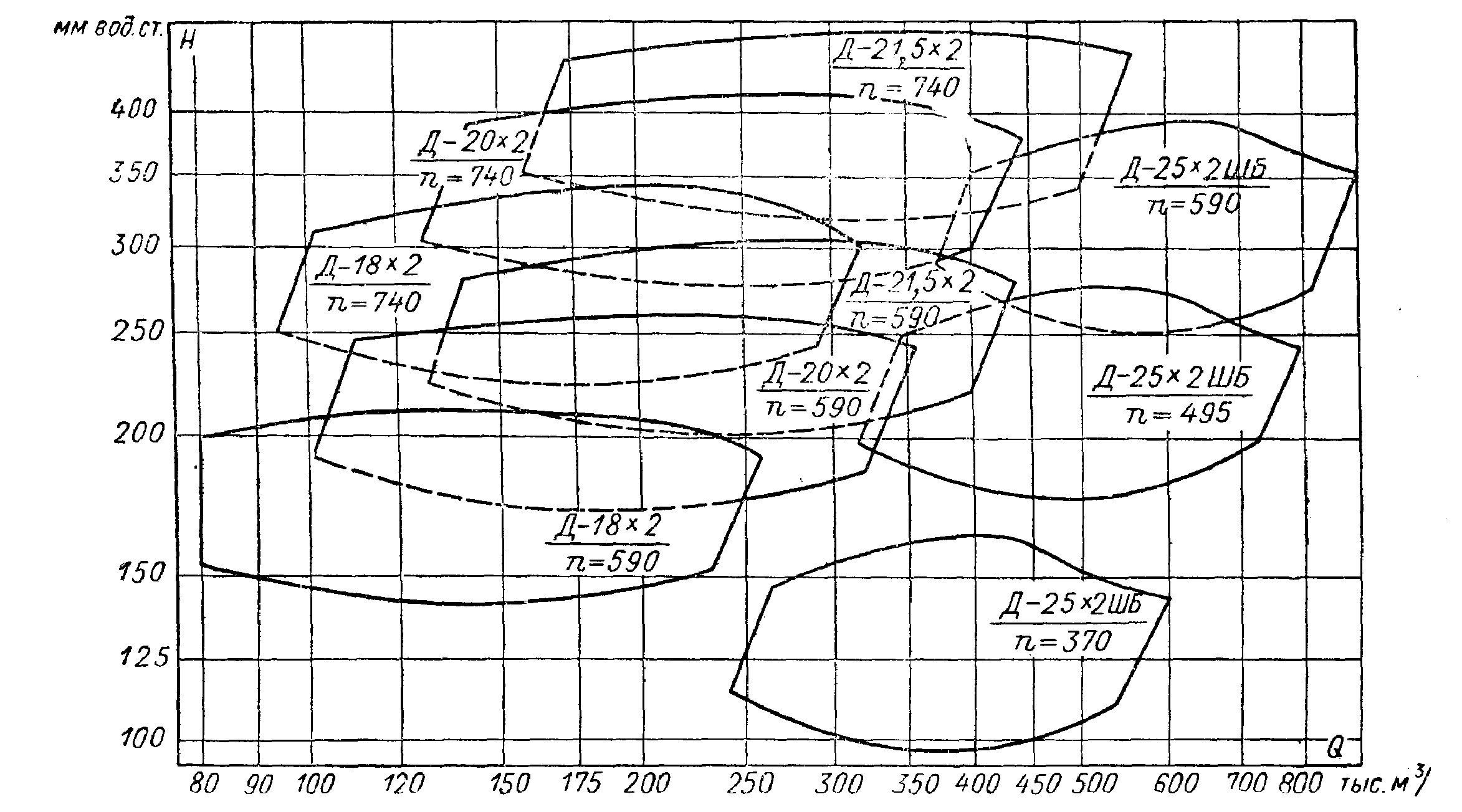

Рисунок 3.9 - Сводный график характеристик центробежных дымососов двустороннего всасывания типа 0,7-37 и 0,8-37 (t = 200° С. n — частота вращения, об/мин)

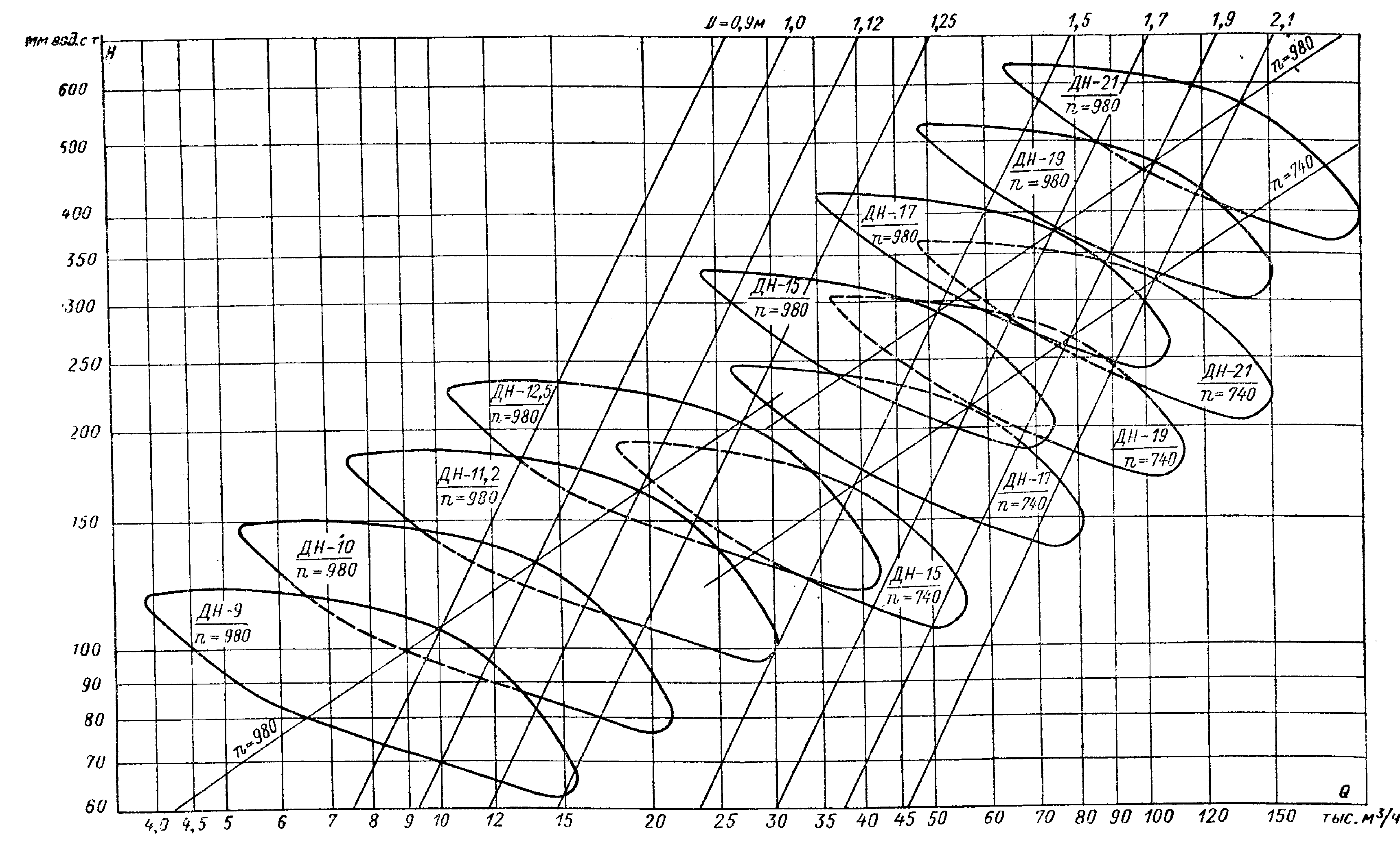

Рисунок 3.10 - Сводный график характеристик центробежных дымососов одностороннего всасывания типа 0,55-40-1 (t = 100° С, n — частота вращения, об/мин)

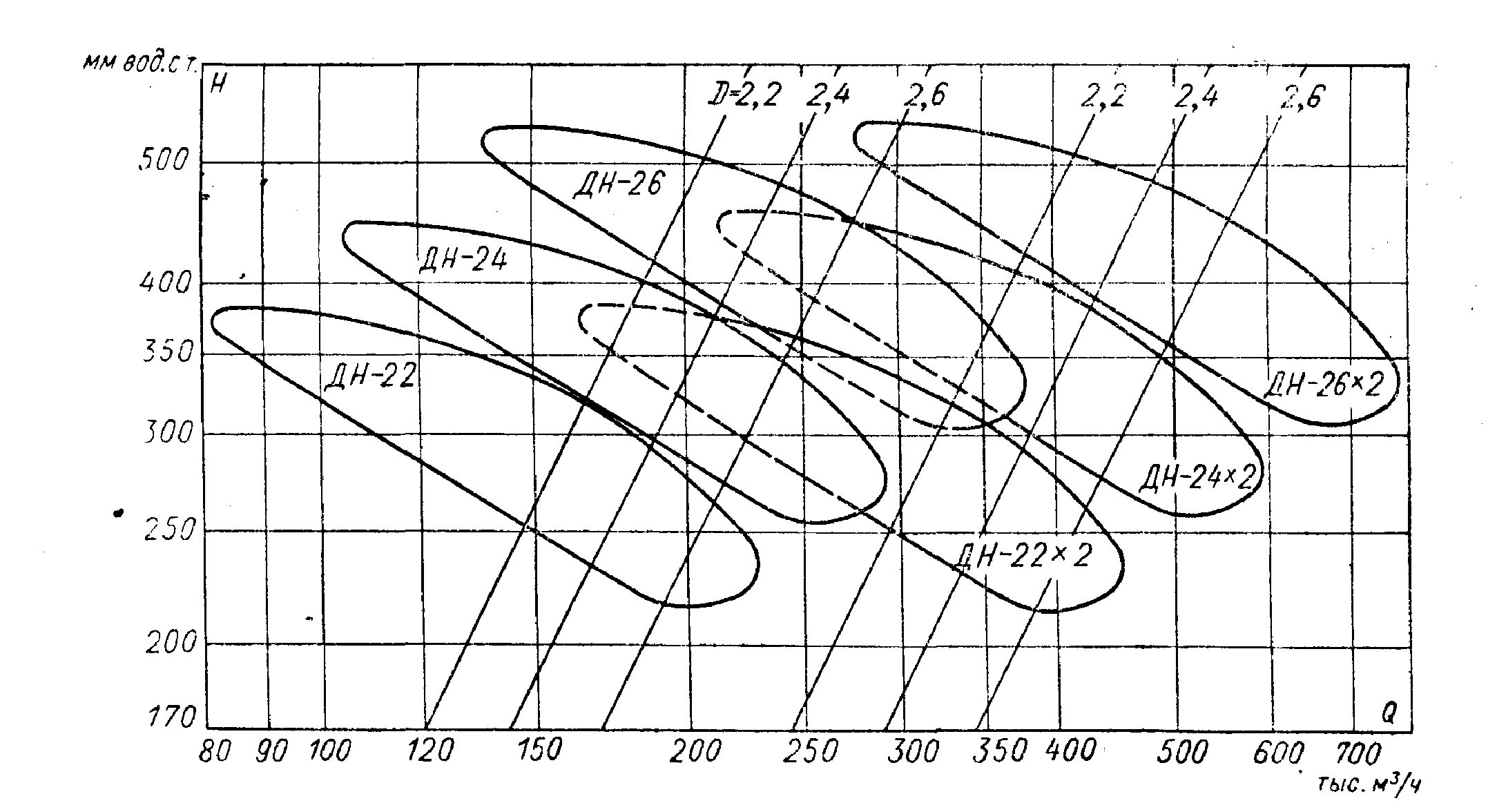

Рисунок 3.11 - Сводный график характеристик центробежных дымососов одно- и двустороннего всасывания типа 0,62-40 (t == 100° С; n - частота вращения 740 об/мин)

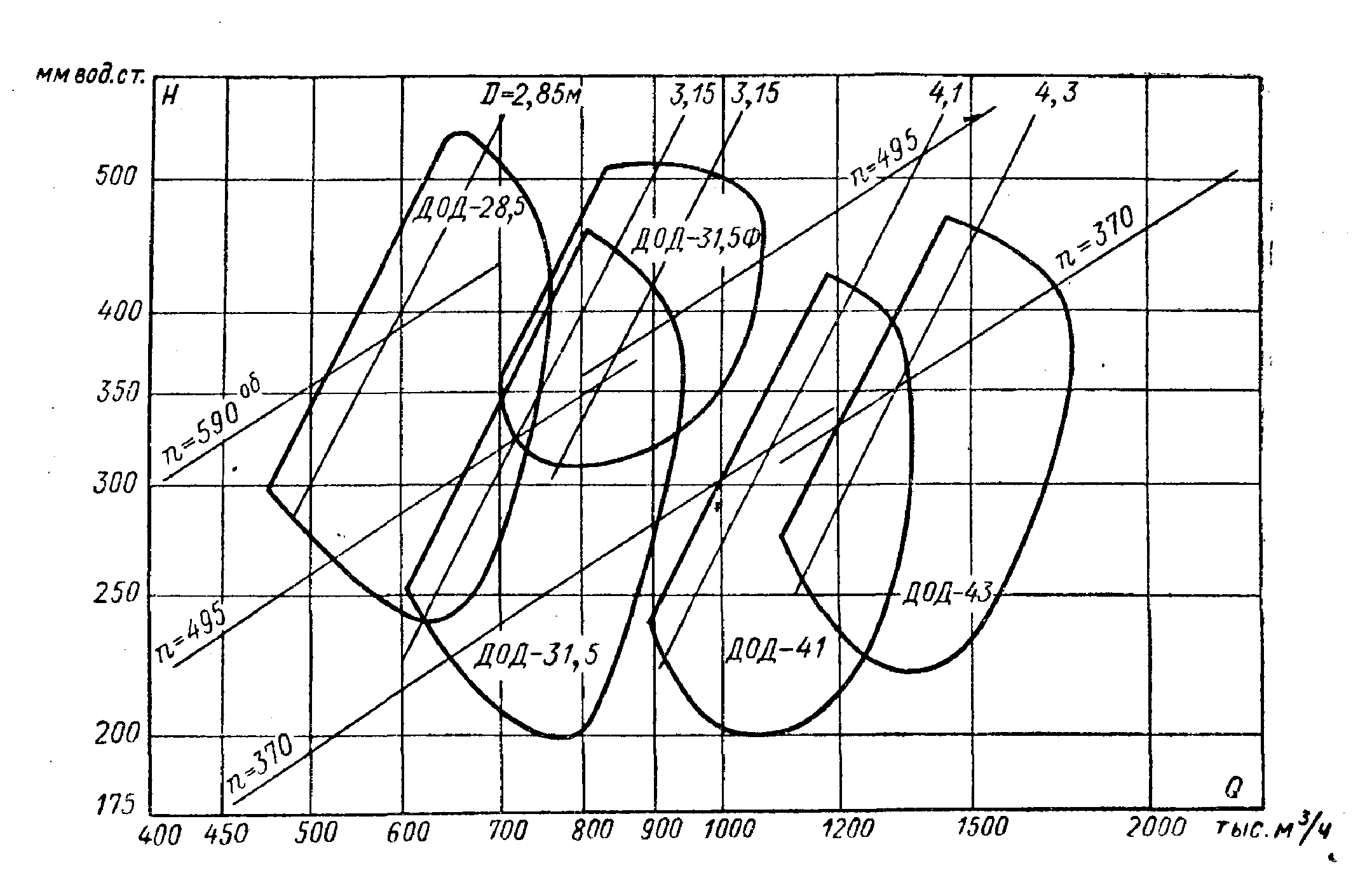

Рисунок 3.12 - Сводный график характеристик осевых дымососов (t = 100 ^оС, n - частота вращения, об/мин)

3.5. Представление результатов работы

Пояснительная записка должна включать все расчеты, итоговые таблицы, а также эскизы газопровода, дымового тракта и выходной части горелки, выполненных по результатам расчета и с указанием размеров по заданию. Результаты расчета по всем четырем разделам работы привести в выводах по следующей форме:

а) результаты расчета газопровода:

• давление в цеховом газопроводе - … кПа,

• общее сопротивление газопровода -... кПа,

• давление газа перед горелкой -... кПа,

• расход природного газа -... /с.

б) результаты расчета сопла Лаваля

Параметр Сечение	Р, кПа	G,кг/с			d,мм	W, м/c	T, К
Критическое
Выходное
Р1.= ..кПа; Т1 =. ..К; R -.. Дж/кг К; k -...

в) результаты расчета щелевого сопла:

• коэффициент расхода воздуха  -

• расход воздуха -...

• давление воздуха перед горелкой -...кПа

• температура воздуха -…°С

• площадь щелевого сечения -...

• диаметр щели, -...м

• скорость истечения при Н.Ф.У. -...м/с

• скорость при действительных условиях -...м/с

г) результаты расчета дымового тракта:

• расход продуктов горения -…

• общее сопротивление расчетного тракта -…Па

• сопротивление, выбранное для расчета дымовой трубы -…Па

• диаметр устья трубы -…м

• диаметр основания -…м

• ориентировочная высота -…м

• уточненная высота -…м

• окончательная высота -…м

д) результаты выбора дымососа:

• наименование выбранного дымососа;

• расход дымовых газов через дымосос м³/ч;

• перепад давлений Па.
