3. Определение теоретической длины стрелочного перевода

Если радиусы кривизны остряка и переводной кривой равны, то получаем:

Lт = R (sin a – sin B_н) + K cos a

Sо = R (cos B_н – cos a) +K sin a

Приведенные выше уравнения связывают между собой шесть величин: углы B, B_н , a, теоретическую длину Lт, радиус R и прямую вставку K. В зависимости от характера задачи можно четырьмя величинами задаться и при помощи этих уравнений определять все другие. Прямая вставка K нужна для того, чтобы колесные пары еще до входа в горло крестовины приняли прямолинейное направление движения, а так же для того чтобы избежать изгиба усовика.

4. Наименьшая длина прямой вставки

Наименьшая длина прямой вставки

K _min = p + l_н / 2,

где p – длина передней части крестовины от математического центра до стыка;

Lн – длина стыковой накладки.

Контрольные вопросы

1.Как определить полную длину стрелочного перевода

2. Как определить теоретическую длину стрелочного перевода

3.Как рассчитывается длина прямой вставки

4. Какова последовательность расчёта геометрических размеров обыкновенного одиночного стрелочного перевода

4.1.8. Эпюра стрелочного перевода

После занятия необходимо знать: определение эпюры стрелочного перевода, основные размеры стрелочных переводов

После занятия необходимо уметь: изображать стрелочный перевод с основными размерами

План

1.Определение эпюры стрелочного перевода

2.Эпюра

1.Определение эпюры стрелочного перевода

Основным документом для разбивки стрелочного перевода на местности является эпюра, состоящая из трех частей: эпюры укладки брусьев, схемы разбивки перевода с указанием его параметров и размеров, а также спецификации, содержащей размеры, количество и массу рельсов, брусьев и скреплений, не входящих в комплекты стрелки и крестовины.

2.Эпюра

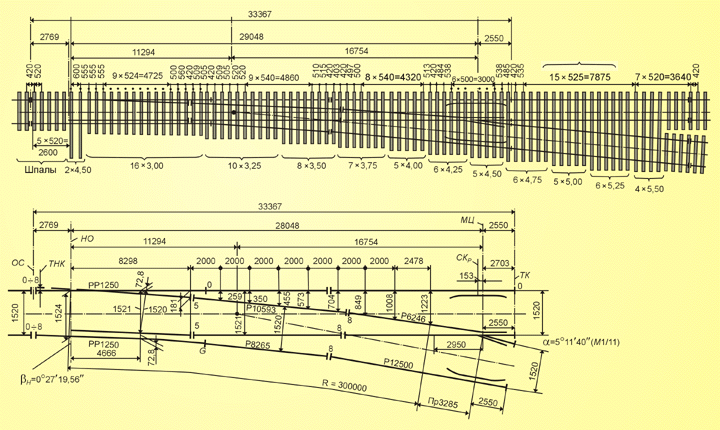

Эпюра стрелочного перевода – это его схема в плане, на которой указаны раскладка стрелочных брусьев, положение центра перевода, приведены размеры (мм) перевода и его частей: теоретическая и практическая длина, длины рамных и других рельсов, остряков, передней и хвостовой частей крестовины, радиусы криволинейного остряка и переводной кривой, зазоры в стыках рельсов, ширина колеи в основных сечениях перевода, данные для его разбивки, в том числе координаты для разбивки переводной кривой и т.п.

Контрольные вопросы

1.Что является основным документом для разбивки стрелочного перевода

2.Дать определение эпюре стрелочного перевода

3.Изобразить стрелочный перевод

4.2 Пересечение путей, стрелочные съезды, стрелочные улицы

Студент должен:

иметь представление:

о нормах содержания глухого пересечения и перекрестного перевода типа Р65 марки 1/9;

знать:

устройство съезда, глухого пересечения, перекрестного стрелочного перевода, тупой крестовины с подвижным сердечником;

уметь:

определять основные геометрические элементы для разбивки нормального съезда, глухого пересечения, перекрестного стрелочного перевода, пользоваться эпюрой перекрестного стрелочного перевода; измерять ширину колеи и положение рельсовых нитей по уровню глухого пересечения и перекрестного стрелочного перевода, делать разбивку нормального съезда.
