4 Установление нагрузок на поперечную раму цеха
На поперечную раму цеха действуют постоянные нагрузки от веса ограждающих и несущих конструкций здания, временные от мостовых кранов и атмосферные воздействия снега, ветра.
На здание может действовать одновременно несколько нагрузок и возможно несколько комбинаций их с учетом отсутствия некоторых из них или возможного изменения схем их приложения. Поэтому раму рассчитывают на каждую из нагрузок отдельно, а затем составляют расчетную комбинацию усилий при невыгодном сочетании нагрузок. При этом значения нагрузок должны подсчитываться отдельно, если даже они имеют одинаковые схемы распределения на конструкции, но отличаются по длительности воздействия.
4.1 Нагрузка от собственного веса конструкции покрытия
Постоянные нагрузки зависят от типа покрытия, которое может быть тяжелым или легким, утепленным или не утепленным. В данном курсовом проекте применяется тип покрытия ж/б. плиты.
Покрытие состоит из ж/б плит, опирающихся непосредственно на балки, пароизоляции, теплоизоляционного слоя водоизоляционного ковра, защитного слоя защитным. Нагрузка от покрытия определяется суммированием отдельных элементов его значения, которых сведены в таблицу: Нормативные и расчетные нагрузки на 1 м2 покрытия.
Таблица 4 «Нормативные и расчетные нагрузки на 1 м2 покрытия»
№ |
Наименование нагрузки |
Нормативная Н/м2 |
f |
Расчетная Н/м2 |
1 |
Железобетонная ребристая плита с учётом заливки швов |
2,050 |
1,35 |
2,767 |
2 |
Обмазочная пароизоляция |
0,05 |
1,35 |
0,067 |
3 |
Утеплитель |
0,4 |
1,35 |
0,54 |
4 |
Цементно-песчаная стяжка |
0,4 |
1,35 |
0,54 |
5 |
Рулонный ковёр |
0,15 |
1,35 |
0,202 |
ИТОГО |
3,05 |
|
4,116 |
Расчётное опорное давление от покрытия и от балки:

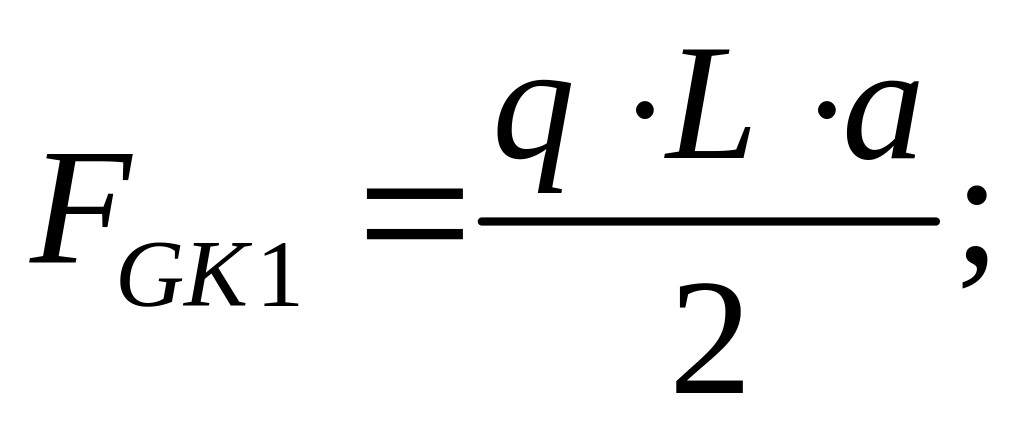

где q – нагрузка от покрытия
а,L – шаг колонн и пролет (м)
G – нагрузка от фермы

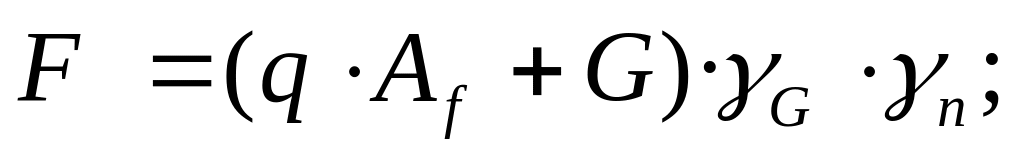

Расчётная
нагрузка от веса покрытия с учётом
коэффициента надёжности по назначению
здания

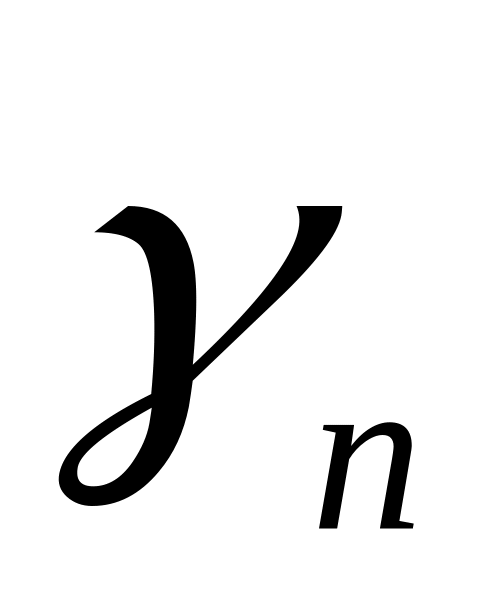

=0,95.

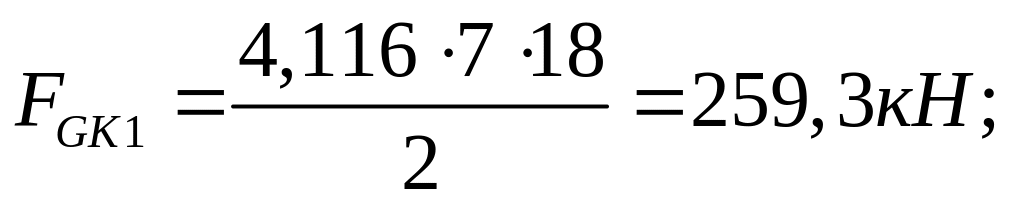

Нагрузка действующая на колонну
F1=(Р1+Р2)·0,95
F1 =(259,3+51,0)·0,95=310,3 кН
Расчётная нагрузка от веса стеновых панелей и остекления передаваемая на колонну выше отметки 8,40 м

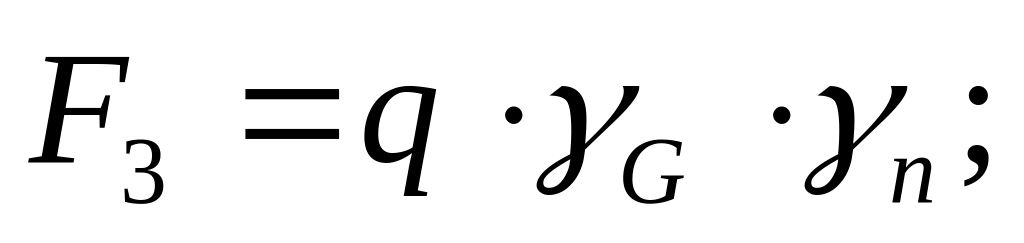

где qw - вес 1м2 стеновых панелей
q - вес 1м2 остекления
=1,35
Расчётная нагрузка от веса стеновых панелей предаваемая на фундаментную балку
Расчётная нагрузка от веса подкрановых балок
где q-вес подкрановой балки
Расчётная нагрузка от веса колонны:
Крайние колонны подкрановая часть
Крайние колонны надкрановая часть
