2.2.5 Расчет полки плиты
Расчетный пролеты полки плиты lR1=146-2∙8=130см, lR2=135-2∙5=125см. Так как 125/130=0,96<2 то полка работает как плита в двух направлениях.
Таблица 2 – Нагрузки на полку плиты (на 1м2)
Вид нагрузки |
Нормативная нагрузка кН/м² |
Коэфф. надёжности по нагрузке |
Расчётная нагрузка кН/м² |
1 - нагрузка от веса покрытия без учета веса плиты (2,325-1,375) |
0,95 |
1,3 |
1,235 |
2 - вес полки плиты шириной 1м |
0,75 |
1,1 |
0,825 |
Итого: постоянная |
1,7 |
- |
2,06 |
временная |
1 |
1,5 |
1,5 |
В т. ч. длительная |
0,3 |
1,5 |
0,45 |
кратковременная |
0,7 |
1,5 |
1,05 |
полная |
2,7 |
- |
2,56 |
Вычисляем изгибающие моменты методом предельного равновесия.
Находим соотношение моментов в пролете и на опорах в зависимости от отношения сторон полки, при lR1/lR2=0,96см.
,
,
.
,
.
Основное уравнение равновесия:
;
Получаем:
Полку плиты армируем рулонными сварными сетками из арматуры класса S500; fpd=365МПа:
где Zb=0,9d=0,9(30-15-0,5∙3)=12,15мм;
Принимаем 34 S500 с Ast 37,7мм 2, шаг 200мм.
Полку армируем сеткой С-1. На опорах арматура класса S500, fpd=365МПа:
Принимаем сетку С-2, 34 S500 с Ast 37,7мм 2, шаг 150мм.
2.2.6 Расчет поперечного ребра плиты

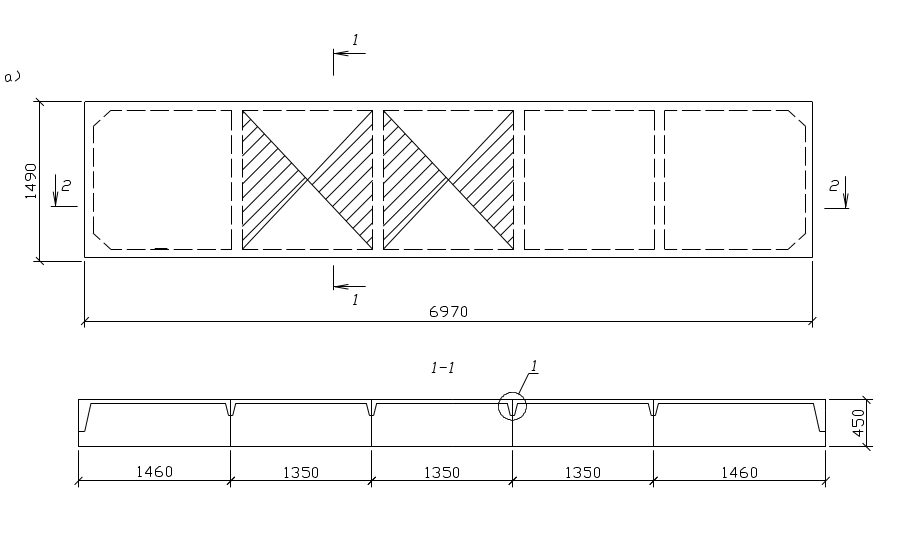

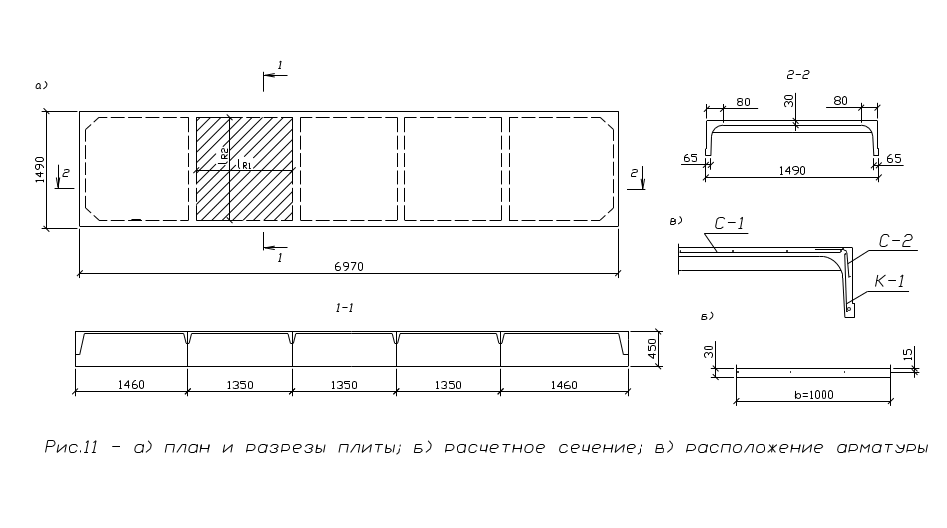

Рис.13 – К расчету поперечного ребра плиты 2ПГ
а) план и разрез плиты
б) расчетная схема поперечного ребра
в) фактическое поперечное сечение ребра
г) приведенное сечение
Расчетная схема поперечного ребра представляет собой балку с защемленными опорами. Расчетный пролет равен расстоянию между осями продольных ребер lR=1460-80=1350мм.
Расчетная нагрузка на ребро состоит из нагрузки от полки плиты с грузовой площади 1470мм и веса поперечного ребра.
Треугольную нагрузку заменяем равномерно распределенной эквивалентной, которая равна:
Полная расчетная нагрузка на 1м.п. ребра собранная с грузовой площади 1,35м с учетом коэффициента надежности по нагрузке 0,95:
где
- вес поперечного ребра.
максимальный изгибающий момент и поперечную силу:
Размеры поперечного расчетного сечения ребра:
Подбор продольной арматуры (проверка прочности нормальных сечений ребра).
по
таблице
Высота
сжатой зоны бетона:
,
следовательно, сжатая зона находится
в пределах полки.
,
следовательно сжатая арматура по расчету
не требуется. В качестве продольной
арматуры принимаем арматуру класса
S400;
fyd=365МПа;
6-8мм.
Определяем площадь продольной арматуры:
Принимаем 16 S400 с Ast 28,3мм 2.
Расчет поперечного ребра по наклонному сечению.
Проверим необходимость постановки хомутов из условий:
где с – длина проекции наиболее опасного наклонного сечения на продольную ось элемента, с=2,5d=2,5∙117=292,5мм;
-
в нашем случае равны 1,5 и 0 соответственно.
Следовательно расчёт поперечной арматуры не требуется.
По конструктивным соображениям для сварки плоского каркаса К-2 ставим поперечные стержни диаметром 4мм класса S500, l=80мм, с шагом 100мм.
