4.5.3. Организация испытаний устройств защиты аппаратуры связи от опасных электромагнитных влияний.
Испытания устройств защиты аппаратуры связи от опасных электромагнитных влияний базируются в основном на моделировании грозовых разрядов и производятся в рамках как заводских (типовых и приёмо-сдаточных) и линейных испытаний, так и при сертификации аппаратуры. Специально разработанные для этой цели генераторы испытательных напряжений формируют электрические импульсы треугольной формы, которые с определённой степенью точности можно считать имитирующими воздействие грозовых перенапряжений. По установившейся методике испытания проводятся сериями импульсов положительной и отрицательной полярности, подаваемыми на линейные вводы испытуемой аппаратуры. Как правило, испытания начинаются с генерации 5-ти импульсов с амплитудой, равной 5 кВ, длительностью переднего фронта, равной 10 мкс, и длительностью заднего фронта, равной 700 мкс. Затем испытания повторяют при подаче на испытуемое оборудование 10-ти импульсов с амплитудой, равной 3 кВ, длительностью переднего фронта, равной 100 мкс, и длительностью заднего фронта, равной 700 мкс. Подача испытательных импульсов производится по схемам:
«провод – провод» каждой пары кабеля,
«пара – земля»,
продольно по цепи дистанционного электропитания, если проводятся испытания линейных регенераторов.
Испытания промежуточного оборудования производятся сначала при снятом напряжении дистанционного электропитания (ДП), а затем повторяются при включённом ДП.
Перед началом испытаний производится проверка работоспособности аппаратуры, включая все сервисные подсистемы и измерения текущего значения коэффициента ошибок. После подачи испытательных импульсов производится повторная проверка. Независимо от её результатов необходимо также провести измерения сопротивления изоляции кабеля и аппаратуры и тщательный визуальный контроль с целью обнаружения возможных повреждений монтажа и комплектующих изделий, при этом важно зафиксировать даже самые незначительные изменения, не ведущие к ухудшению параметров проверяемой аппаратуры.
Проверка функционирования и измерение основных параметров устройств защиты может также производиться при помощи специализированных приборов. Выпускаемый отечественной промышленностью прибор проверки устройств защиты «Гроза» (см. рис. 4.16) предназначен для проверки модулей кроссовой защиты, устройств защиты оборудования проводной связи и высокочастотных трактов РРС и базовых станций мобильной связи. Предусматривается возможность проверки отдельных элементов защиты по току и напряжению.

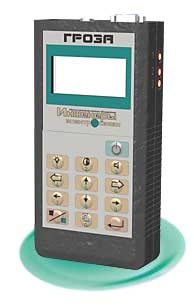

Рис. 4.16: Прибор проверки устройств защиты «Гроза».
Для обеспечения перечисленных функций прибор генерирует испытательные напряжения пилообразной формы в диапазоне от 50В до 800В постоянного тока со скоростью нарастания 100В/с, испытательные токи в диапазоне от10мА до 200 мА. Прибор измеряет статическое напряжение срабатывания рзрядников, Классификационное напряжение варисторов, стабилитронов и супрессоров, токи срабатывания полимерных и керамических позисторов и предохранителей, вносимое сопротивление устройств и модулей защиты.
Выпускается также более простой прибор «Искра» предназначенный для проверки статического напряжения пробоя газонаполненных разрядников и классификационного напряжения варисторов.
