Трассомаркирующие системы.
Электронные маркеры предназначены для обозначения и оперативного обнаружения различных подземных сооружений, таких, как медные и волоконно-оптические кабели связи и кабельного телевидения, силовые кабели, различные трубопроводы, а также муфты, заслонки, разветвители и другие элементы подземных сооружений. Использование маркеров является единственным вариантом организации поиска волоконно-оптических кабелей, не имеющих металлических конструктивных элементов и поэтому недоступных для традиционных типов кабелеискателей.
Маркеры представляют собой контейнеры, выполненные из полиэтилена или другого полимерного материала с высокой механической прочностью и устойчивостью к воздействию агрессивных сред и климатических факторов, в частности, перепадов температуры в диапазоне от минус 40ºС до +60ºС. Маркеры не должны подвергаться зарастанию и могут сохранять работоспособность при пребывании в любом грунте, включая агрессивные, в течение не менее 50-ти лет. Маркеры крепятся к кабелям через равные промежутки, определяемые проектом линии. Внешний вид маркеров 1421-XR Scotchmark EMS-10H показан на рис. 5.10.

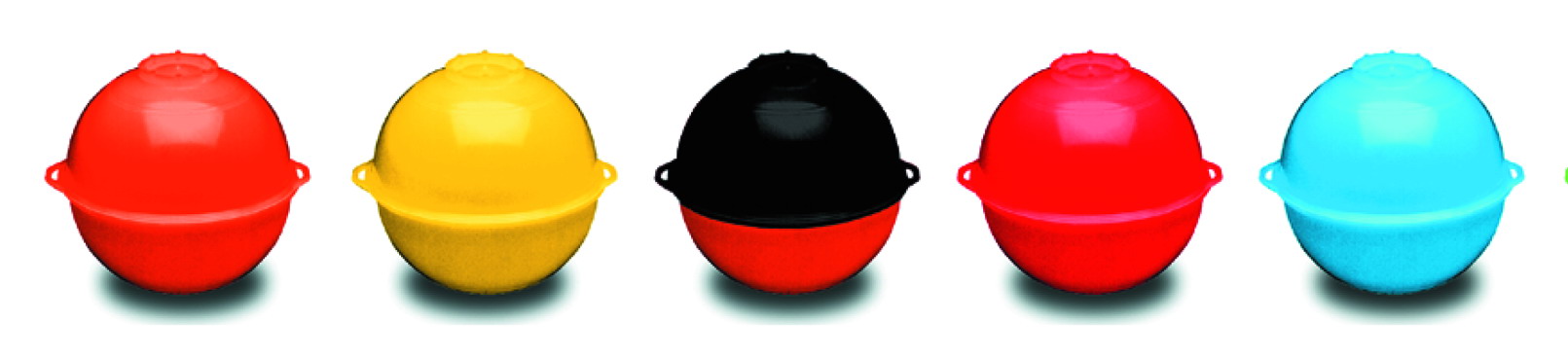

Рис. 3.10: Маркеры 1421-XR Scotchmark EMS-10H.
Принцип действия электронных маркеров основан на резонансном отражении маркером радиосигнала, который излучается маркероискателем. Внутри маркера находится пассивный колебательный контур, настроенный на частоту сигнала маркероискателя. Такая система эффективно работает даже при наличии каких-либо металлоконструкций или силовых кабелей в непосредственной близости от маркера. При приёме отражённого сигнала маркероискатель подаёт звуковой и световой сигналы. Внешний вид маркероискателя показан на рис. 3.11.
Большим достоинством пассивных маркеров является отсутствие внешних источников электропитания и защищённость от внешних факторов, в том числе, и от электромагнитного излучения с частотой, отличающееся от штатного значения резонансной частоты данного маркера.
Рис. 3.11: Маркероискатель Dinatel 2210E в рабочем положении.
Вместе с тем, пассивные маркеры указывают только на факт своего нахождения в определённой точке линии. При большой насыщенности трассы кабелями, принадлежащими различным операторам, или различным системам передачи независимо от их принадлежности, невозможно идентифицировать принадлежность маркера и, соответственно, линии, на которой он установлен.
Следующим этапом развития техники маркирования кабельных линий явилось внедрение в эксплуатацию так называемых интеллектуальных маркеров. Интеллектуальные маркеры, работая на определённой частоте, выдают при их активировании подробную, предварительно записанную пользователем, информацию о названии и номере объекта, координатах установки, глубине залегания, принадлежности определённому оператору связи. При необходимости, возможна запись и какой-либо дополнительной информации. Глубина залегания маркера, при которой гарантируется нормальное обнаружение и распознавание отражённого сигнала, составляет 1,5 метра. Использование интеллектуальных маркеров делает трассирование и картографирование подземных сооружений более эффективным, особенно при обеспечении своевременного внесения полученных результатов в соответствующую базу данных.
Для передачи указанной информации используется 10-значный идентификационный код iD. Вместе с отражённым сигналом маркер передаёт 192-битную последовательность импульсов, которая принимается и расшифровывается маркероискателем. iD может быть представлен, как совокупность 6-ти строк, каждая из которых содержит метку из 8-ми символов и 24 информационных символа.
В состав маркероискателя входит устройство оперативной памяти, позволяющей сохранять информацию, полученную от 100 маркеров с привязкой полученных данных к времени и дате тестирования. Полученная информации может затем передаваться по стандартному порту RS-232 или ему подобному на персональный компьютер для её дальнейшей обработки.
Для поиска активных маркеров (зондов) прибором 2250 МЕ- iD необходимо включить приемник и выбрать частоту 33 кГц. Установить приемник в режим поиска по максимуму. При недостаточно высоком уровне принимаемого сигнала следует использовать режим поиска по широкому максимуму. Удерживая рукоятку приемника перпендикулярно кабельной линии, необходимо двигаться вдоль неё вплоть до фиксации максимального сигнала, указывающего положение маркера.
Для определения глубины залегания маркера необходимо поместить антенну приемника на грунт непосредственно над обнаруженным маркером, удерживая рукоятку прибора перпендикулярно кабельной линии, и включить режим определения глубины маркера.
Поиск маркеров EMS производится с помощью маркероискателей ЗМ Dynatel™ 2205 или Dynatel™ 2206, на которых предусмотрен специальный крепеж для установки на антенну приемника. Антенна приемника устанавливается в крепеже маркероискателя горизонтально и закрепляется защелкой-фиксатором. Для снятия приемника от маркероискателя следует нажать кнопку фиксатора и вынуть антенну приемника из крепежа. Включить приемник, выбрать частоту, соответствующую частоте маркероискателя и установить приемник в режим поиска по максимуму. Перемещая маркероискатель вблизи местоположения маркера и наблюдая за линейным индикатором прибора, необходимо двигаться в направлении увеличения мощности сигнала. Фоновый режим маркероискателя позволяет обнаруживать маркеры одновременно с поиском кабеля, однако в этом случае приемник может работать только в режиме поиска по широкому максимуму на частотах 577 Гц, 33 кГц или 50/60 Гц. Чтобы определить точное местоположение обнаруженного маркера, следует переключить приемник и маркероискатель на частоту, отличную от используемой для поиска кабеля.
